GB/T 2672-1986内六角花形盘头螺钉

1引言

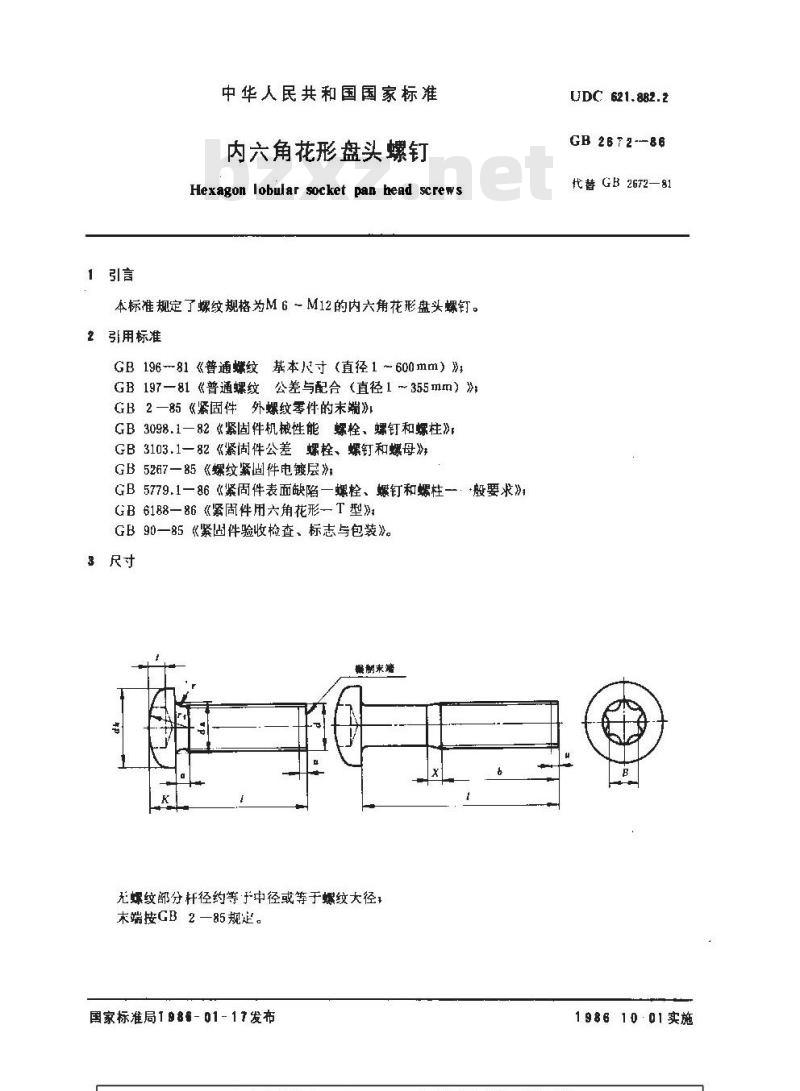

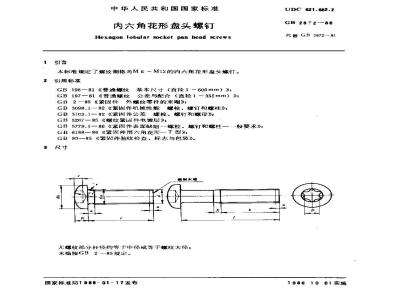

中华人民共和国国家标准
内六角花形盘头螺钉
Hexagon lobular socket pan head screws本标准规定了螺纹规格为M6～M12的内六角花形盘头螺钉。2引用标准
GB19681《普通蝶纹基本尺寸（直径1~600mm）》GB197—81《普通螺纹公差与配合（直径1～355mm）》；GB2一85《紧固件外螺纹零件的末端》GB3098.1一82《紧固件机械性能螺栓、螺钉和螺柱》GB3103.182《紧固件公差螺栓、螺钉和螺母》GB526785《螺纹紧固件电镀层》；GB5779.1一86《紧固件表面缺陷一螺栓、螺钉和螺柱-般要求》GB 6188—86 《紧固件用六角花形—T型》;GB90一85《紧固件验收检查、标志与包装》。3尺寸
懒制末端
无螺纹部分杆径约等于中径或等于螺纹大径，末端按GB 2—85规定。
国家标准局1 98量- 01- 17发布UDC621.882.2
GB2672--86
代替GB2672—81
198610·01实施

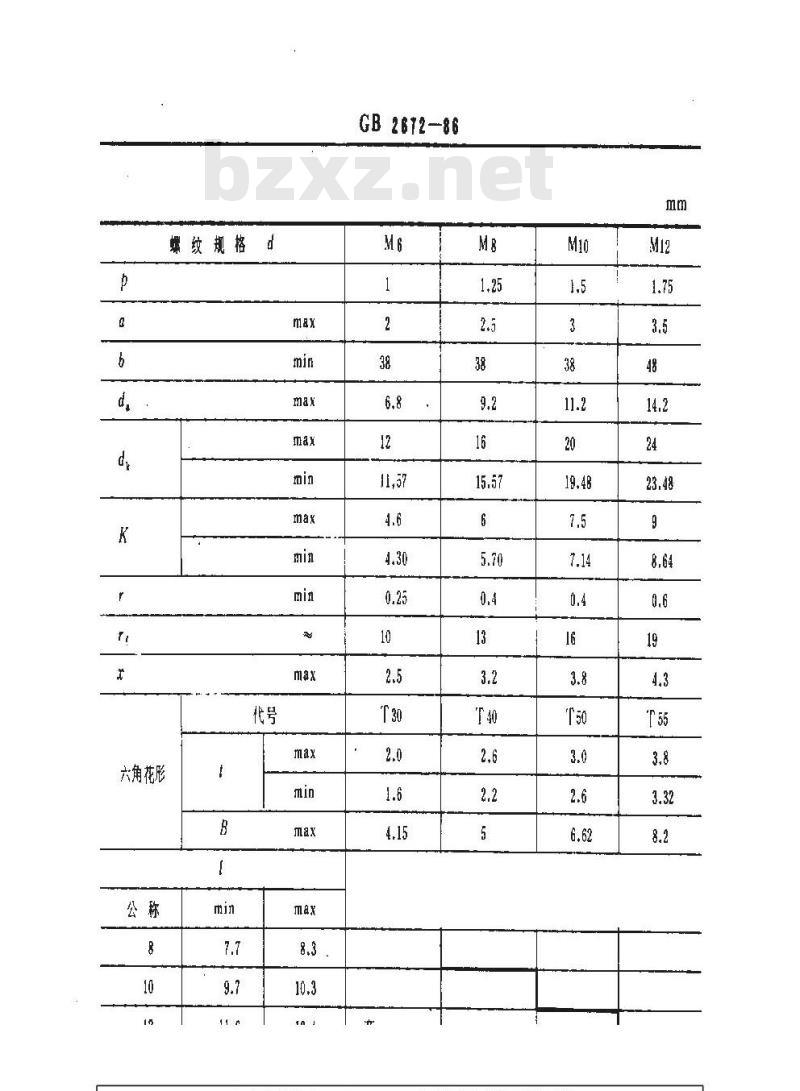

螺纹规格d
六角花彤
GB2672-86
技术条件
机械性能
表面处理
产品等级
表面缺陷
验收及包装
注：充许的最大硬度为HV255。
5标记
GB2672-86
GB 196—81、GB 197—81
GB3098.1—82
GB 3103.1—82
心不经处理：
②鐵锌纯化 GB5267-B5
GB 5779.1 - 86
GB90-85
螺纹规格d=M6、公称长度1=20mm、性能等级为4.8级、不经表面处理的内六角花形盘头螺钉的标记示例：
螺钉GB 2672—86-M6×20
附加说明：
本标准由中华人民北和阀机械1业部提出，由机械1业部标准化研究所归几。本标准由机械L业部标准化研究所负贡，上海市标准件技术研究所、上海标准件四！、上海标准件五！参加起草。
