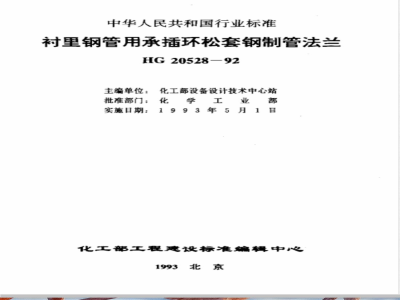

中华人民共和国行业标准
衬里钢管用承插环松套钢制管法兰HG20528-92
主编单位：化工部设备设计技术中心站批准部门：化学工业部
实施日期：1993年5月1日
化工部工程建设标准编辑中心
1993北京
1主题内容与适用范围
本标准规定了衬里钢管用承插环松套钢制管法兰的型式、尺乎、技术要求和有关使用规定。本标准适用于公称压力PN0.6MPa（6bar）1.6MPa（16bar）的非金属衬里钢管用承插环松套钢制管法兰。25
2引用标准
HGJ66《钢制管法兰技术条件》
HGJ67《钢制管法兰压力一温度等级》HGJ68《钢制管法兰焊接接头和坡口尺寸》HGJ76《钢制管法兰、垫片、紧周件选配规定》GB12384《球墨铸铁管法兰技术条件》26
3型式和尺寸
法兰的型式（SW一LJ型)和尺寸按图3和表3一1～3一3的规定。
衬里层
R,一一分别为松套法兰内缘和承插环外侧的圆角。图3承插环松套钢制管法兰(SWLJ型）27
法兰内径
法兰原度
法兰内径
法兰厚度
法兰内径
法兰厚度
4技术要求Www.bzxZ.net
4.0.1法兰的技术要求按HGJ66《钢制管法兰技术条件》的规定，承插环的尺寸公差按表4.0.1的规定。承播环的尺寸公差
厚度SSs
高度H
直径N、B
外径d
尺寸范画
≤DN80
≥DN100
≤DN100
≥DN125
板限偏差
4.0.2承插环、松套法兰（包括钢管）一般采用低碳钢，如Q235A、20，经供需双方协商同意，松套法兰的法兰盘也可采用符合GB12384规定的球墨铸铁材料。4.0.3根据用户要求，可采用不同于本标准规定的配用钢管壁序S,但应在订货时注明。
5最高无冲击工作压力
法兰的公称压力和不同温度下的最高无冲击工作压力按HGJ67&钢制管法兰压力一温度等级》中的规定。但使用压力和温度尚应计及非金属衬重层的适用性。32
6焊接接头
承插环与钢管的焊接接头按HGJ68《钢制管法兰焊接接头和坡口尺寸》中第5条对承插焊法兰的规定33
7紧固件长度
表列紧固件(栓、螺柱)长度1系指两个相同型式和压力等级的法兰组合时的长度（未考虑挚圈和厚衬里层的翻边厚度）。若属其他情况，应重新核算紧固件长度。34
