GB/T 4677.4-1984印制板抗剥强度测试方法

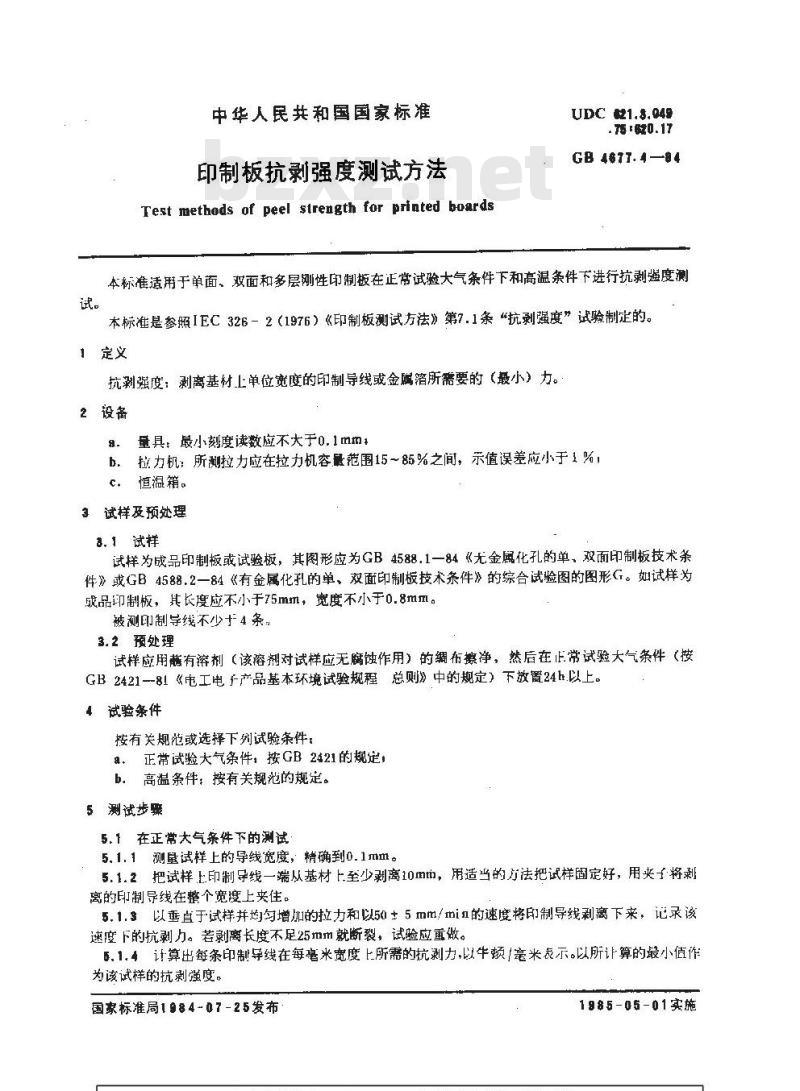

中华人民共和国国家标准
印制板抗剥强度测试方法
Test methods of peel strength for printed boardsUDC $21.8.049
-75 -620.17
GB 4677. 4—84
本标准适用于单面、双面和多层刚性印制板在正常试验大气条件下和高温条件下进行抗剥强度测本标准是参照IEC326－2（1976）《印制板测试方法》第7.1条“抗剥强度”试验制定的。1定义
抗测强度：剥离基材上单位宽度的印制导线或金属箔所需要的（最小）力。：2设备
量具：最小刻度读数应不大于0.1m，a.
b，拉力机：所测拉力应在拉力机容量范围15～85%之间，示值误差应小于1%，c恒温箱。
3试样及预处理
3.1试样
试样为成品印制板或试验板，其图形应为GB4588.1一84《无金风化孔的单、双面印制板技术条件》或GB4588.2一84《有金属化孔的单、双面印制板技术条件》的综合试验图的图形G。如试样为成品印制板，其长度应不小于75m折，宽度不小于0.8mm。被测印制导线不少十4条：
3.2预外理
试样应用藤有溶剂（该溶剂对试样应无腐蚀作用）的绸布擦净，然后在正常试验大气条件（按GB2421--81《电工电子产品基本环境试验规程总则》中的规定）下放置24h.以上。4试验条件
按有关规范或选择下列试验条件：正常试验大气条件：按GB2421的规定！a.
b。高温条件：按有关规池的规定。5 测试步聚
5.1在正常大气条件下的测试
5.1.1测录试样上的导线宽度，精确到0.1mm。5.1.2把试样上印制导线一端从基材上至少剥离10mth，用适当的方法把试样固定好，用夹子将剥离的印制导线在整个宽度上夹住。5.1.3以垂直于试样并均匀增加的拉力和以50±5mm/min的速度将印制导线剥离下来，记录该速度下的抗剥力。若剥离长度不足25mm就断裂，试验应重做。5.1.4计算出每条印制导线在每毫米宽度上所需的抗剥力，以牛顿/毫米表示。以所让算的最小值作为该试样的抗剥强度。
国家标准局1984-07-25发布
1985-05-01实施
5.2高湿条件下的测试
GB 46T7.4-84
5.2.1按有关规范的规定选定和调整试验箱的温度到所需温度。5.2.2测量印制导线的宽度，精确到o. 1 mm。把试样放到恒温箱内，保持0土5min。5.2.33
在此温度下的箱内测试按步骤5.1.2~5.1.5进行。报告内容
测试时的环境温度、湿度；
印制导线宽度和厚度：
镀层情况：
剥离时的力及抗剥强度：
与该方法不同的其它方法。
附加说明：
本标准由中华人民共和国电子工业部提出。本标准的电子工业部第十研究所起草。本标准主要起草人王恒义。
