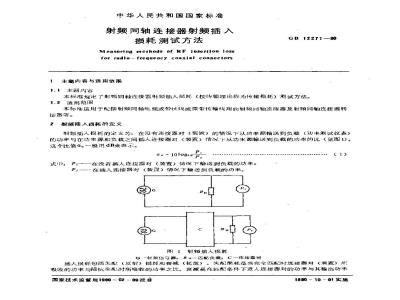

中华人民共和国国家标准
射频同轴连接器射频插入wwW.bzxz.Net
损耗测试方法
Measnring methods of RF Josertion lossfor radlo-frequency coaxial connectors主题内容与适用范围
1.1主题内容
GB 12271-0
本标准规定了射频同轴连接器射频插人损耗（按传输理论称为传输损耗）测试方法。1.2适用范[]
本标滩适用于配接射频同轴电缆或带状线或微带传输线用的射频同轴连接器及射频同轴连接器转接器等。
2射频插入损耗的定义
射频插人损耗的定义为：在没有连接器对（装置）的情况下从功率源输送到负载（功率测试仪表）的功率与在功率源和负载之间插人连接器对（装置）情况下从功率源输送到负载的功率的比（见图1）。这个比值α。一般用dB来表示。#。=10logip
式：P，一在没有插人连接器对（装置）情况下输送到负裁的功率：P—在插人连接器对（装暨）情况下输送到负载的功率。RH
图1射频插入损耗
G-射频信号源，RH一匹配负载，C—连接器对(1)
插人损耗包括失配（反射）损耗和衰减（耗散》。失配损耗是当完全匹配时连接器对（装置）所吸收的功率与阻抗失配时所吸收的功率之比。衰减是在匹配条件下进入连接器对的功率与其输出功率国家技术监督局1990 - 02 - 09批准1890 - 10 - 01 实施
GB 12271—90
之比：代表连接器对（装置）消耗的实际功率。当连接器对（装置）与线路和负载完全匹配时，失配损耗等于零，插人损耗即为衰减。8试验目的
本试验目的是为了保证装置（配接射频同轴电缆，带状线或微带传输线用的射频同轴连接器及射频同轴连接器转接器等）在规定的频段内，按典型的预定结构进行安装和插合后能在没有高电阻导电分流通路机械共振腔和高阶模共振所引起的不利损耗条件下正常工作。测试涤件
除非另有规定，试验应在GB2481-81规定的正常的试验大气条件下进行。正常的试验人气条件如下，
度：15~35℃l
相对递度：45%~75%
大气压：86 ～106 Pa。
5 测试系统
5.1双通道测试系统
双通道测试系统接线图如图2所示。dB
图2双通道测试系统
)一射频电源，—方波调制器（1000±1Hz)，@)—20dB周定衰减器：①一调配器1，@一差动平衡检波器：，@一吉频标准衰减器②一调配器3一（1）和（2）的插入点?—开槽测盘线（开槽测量线其有低剩余反射：并具有与调配器3输入端相配的无极性输出端，电压驻波比小于1.006+0.003F，F的单位为GHz）@—调配器2. @隔离器(20dB min. V$ wR为1.3max)5.2扫频测试系统
扫频测试系统如图3所示。
基本测景药量
GB 12271-
图3扫频测试系统
①一扫频射顾信号漂，②一隔离器，①一射频探针或功率分配器，①一隔离器，?一具有精密无极性输出连接器的开槽凝量线，一检器1号，?一检波筹2号，③一放大器，③一×－Y显示器，一具有精密无极性连接器的匹配负赖，@一标准精密转接器（标准精密转接器的无极性界面见附录D、规定的标准试验连接器的界面见附录C，最大SWR见详细规范。），一标准试验奖具装置（见附录B），一被测连接器，@一放大器，—功率检被器，@—隔离器..com测试方法
GB 12271 80
6.1射频同轴连接器（配接射频同轴电缆用的）射频插人损耗测试方法6.1.1按图2测试系统和图4所示对被测连接器对进行测试228.6*
图4测量插合好的连接器对的插人损耗的方法(I)一高质蛋连接器，②一没有被测连接器对的电频组件：间一测母电觉组件的有关电长度:一调配器4（调配器4的插人损耗必须稳定到0.001dB以内），@一电缆组件1:（1）@一电缆性2（2），?一被测连接器，?)一在接人连接器对之前要调节长度，使此电长度与电继组件相同，包括空气介质，相差只在0.5mИ以内，@一除去介质,谢节（2）的电长度，使之与（1）相等，@一蒂有被测连接器的电缆组件，一电长度与（1）相同：@一调配器4（放在与（1）相同的伦置）6.1.2测试步骤
争。按图2连接测试系统，调整仪器设备，使之正常工作。用开测线及调配器1、调配器2、调配器3对测试系统测试端口及参考通道进行阻抗匹配调试。将系统谢平衡，记下此时音频标准衰减器的初始读数。
GB 122710
b：用一段长约200mm指定的合格电缆将两个分别为阴、阳试验连接器按如图4a所示的结构连接起来，构成电缆组件1，测试时记下其电长度。将调配器4和电缆组件1-起接人测试系统，如图4所示。用调配器4把电缆组件1接人后引起的输入电压驻波比调到1.02+0.004F（F的单位为Hz）以下。不要动调配器4。测量调配器4和电缆组件1号的插人损耗41。由于调配器4和电缆纽件1的插人，系统必然失去平衡，此时调整音频标准衰减器使系统平衡。记下此时音频标准衰减器的读数4，则得：
i=a,—a.
c。调配器 4的置不动，取下电缆组件 1，把被测的连接器对插人电缆组件1的中间，组成电，婉组件2，如图4b所示。切除的长度要足够，以使得此时的电长度与原来的电长度相同（公差在0.5mm之内）。记录所切除的介质总长度4L1+4L2，如图4c所示。将电缆组件2接人测试系统中，测量谢配器 4和电缆组件 2的插人损耗&。具体的方法是先将系统调平衡记下音频标准衰减器的读数αo，将电缆组件 2和调配器 4-·起接人测试系统中，如图4c所示，系统必然失去平衡，再调整音频标准衰碱器使系统平衡，记下此时音频标准衰减器的读数，则得：a =a,-a,..
d。测量一段15mm长的试验电缆的衰减量，计算出每毫米的损耗K。e。按下式计算被测连接器对的插人损耗α。：ae =mI - a,+ K(AL, +AL)
6.2射频同轴连接器转接器射频括人损耗测试方法按图2测试系统和图5所示对被测转接器进行测试。(3)
转接器的插入损耗包括在每个披测转接器界面上两个标准试验连接器的反射损耗和耗散损耗。在对被测转接器进行测量前，应进行下列两步校准程序：第--步应测量图 5的元件①和②的插人损。第二步应测量元件④和③的插人损耗。为了测量被测转接器，按图示将元件①、，③接人，并测量其插人损耗。图5转接器射频插人损耗测母方框图①一标滤试验连接器，其无极性输人端可与开梢测量线输出端相配，输出界面可与被测转接器的输人界面相配，一亏元件(i)极性相反的标准试验连接器，其无极性输出端与调配器@的输入端相配，③一坏准试验连接器，其无极州性输出端与调配器忽的输人竭相配，其输界血与被测转接器输出界面相配,④)一与元件:②)极性相反的标准试验连接器,其无极性输人与开槽线的输出配件相配，一被测转接器6.3带状线或微带传输线（包括同轴线）用的射频同轴连接器射频传输损耗测试方法射频传输损耗应按下列程序或士管部门认可的方法进行测试。如有争议时．应采用本标准规定的方法。射频传输损耗系统校正图和测量程序示丁图3中。按图3所示对被测连接器进行测试，测试步骤如下，校准试验系统
GB 12271—熟
按图3所示，用元件1避进行配接，校准测试系统的电压驻被比（VSWR），测试系统电压驻波比应小于1.02+0.004F（F的单位为GHz），试验频率应符合详细规范的规定b.”校准插人标准精密转接器后测试系统的电压驻波比，应符合详细规范规定值，。校准插人标准试验夹具装置见附录B)后测试系统的电压驻波比，应符合详细规范规定值。校准功率传输
。在×-Y记录仪上描绘基本功率基准电平曲线，按图3中e连接标准试验转接器（背靠背），此时相对于步骤d中确立的基本功率基准电平e
的传输损耗应不大于详细规范规定值；：按图 3中f 连接标准试验夹具装置，此时相对于步骤d中确立的基本功率基准电平的传输损耗应不大于详细规范规定值，
g按图3中g连接被测连接器，即把合适的精密转接器和标准试验爽具的一半装接到被测连接器上（接法见图3巾g），此时相对于步骤d中确立的基本功率基准电平的传输损耗应不大于0.3dB的任何桢耗尖锋，并且应不大于详细规范规定值。GB 12271—0
附录A
测试系统示例
(参考件）
本附录所列三个测试系统等效于本标准5.1条或5.2条中规定的测试系统。如有争议时，应采用本标准5.1条或5.2条中规定的测试系统。A1示例A1
sHHHmHte'e*he
图A1双通道直流替代法测试系统方框图A一调配器，B可变衰减器，C一检波器，D一尚量放大器，E一双通道检波器，F一平衡电桥，G一测最放大器，H一检被器，I一匹配负载，」一定向耦合器，K一隔离器、调配器，L 一隔离器、调配器、M一定间 糊 合 器;N一可变衰减器，R一隔离器;S一射赖信号源,X一被测件（电缆组件）括人点AZ示例A2
GB 12271-$0
图A2双动率让祛测量电路
()一数字式电压表，②一读数转换开关，③一功率探头，④一衰减器，?一定向耦合器（10dB），@一波导开关（成间轴开关），一电缆，一隔离器，（-向轴调配器，命一开糖测显线，心一插人点，感一功率探头，一同轴系统，但一波导或同轴系统，够一被器，随一射频信号源A8示例A3
图A3双路音频替代测量系统方框图A一频率计，B音频调制器，C一射频信号源，P-隔离器，E一定问期合器，F一调配器，G一开糖测量线，H一调配器：I 一敏测件，」一调配器,K一检被器，L一驻波指示器，M一检波暴，N一谢配器，P一隔离器，R一标准育题衰减器，S一锁相放大器
敏接器
GB 12271-0
附录B
标准试验夹具装置
(补充件）
夹具接触件
校临央具
试验光具
图B1未端引出端用的校准和测试方向被测连接
GB12271-0
来具接触释
校准突具
试验央具
图B2直径为0.254m延伸引出赠用的校准和测试方向GB12271—90
央具接赖件
校准来！
数例连族器
试验火只
图B3直径为1.270mm并槽引出端用的校准和测试方向a.025m
GB12271—90
图校准试验夹具12P
①一独圈分组装件，②一连接器体分组装件！③一接触件分组装件A--A
图B末端试验夹具12J
(i)一垫圈分组装作：一连接器体分组装件，@一接触件分组装件
