GB/T 12588-1990塑料涂覆织物 聚氯乙烯涂覆层快速测融法

中华人民共和国国家标准
塑料涂覆织物
聚氣乙烯涂覆层快速测融法
Plastics coated fabries--Polyvinyl chlorldecoating--Rapid method for checking tusfonGB/T 12588--90
本标准等效采用国际标准IS06451-1982塑料涂覆织物聚氯乙烯涂覆层快速测融法》。1主题内容与适用范围
1.1主题内容
本标准规定了快速检查涂覆织物上聚氟乙烯(PVC)涂覆层融合程度的方法，1.2适用范围
本标摊适用于单面或双面涂覆的PVC涂覆织物。但不适用于PVC的水分散体得到的涂覆层。？试剂和装置
2.1丙酮(分析纯）。
2.2玻璃杯：用来装内酮及试验组合件并可用玻璃板盖好的玻璃容器。2.3玻璃棒：直径为5mm。
2.4金属夹。
3试样
样品应取自距离涂覆织物端部至少1m处。从样品上切取3个20mm×40mm的试样=。应尽可能使其中1个取自样品的中心部位，其余2个取自距样品边至少200mm处。如果被试验材料是双面涂覆的，试样数目应增加到6个，以便使每~涂覆面试验3个试样。4试验程序
检查试样PVC涂覆层的龟裂或孔洞情况并记录检查结果，将每个试样涂覆层朝外包到玻璃棒上，并用一合适的金底来夹任。在标准试验室温度下，将该试样组合件没入丙酮中。15tnin后，将试样组合件从丙酮中取出，用肉眼观察涂覆织的涂覆层是否有新的裂纹或孔洞。不考虑其他涂覆层的剥落或任何表面影响。采用说明，
17ISO 6541规定\根据涂覆织物的厚度不同切取3个20mm×40mm或20mm×70mm的试样\,而且对取样位置光明确规定。
国紊按术监骨周1990-12-18批准1991-12-01实施

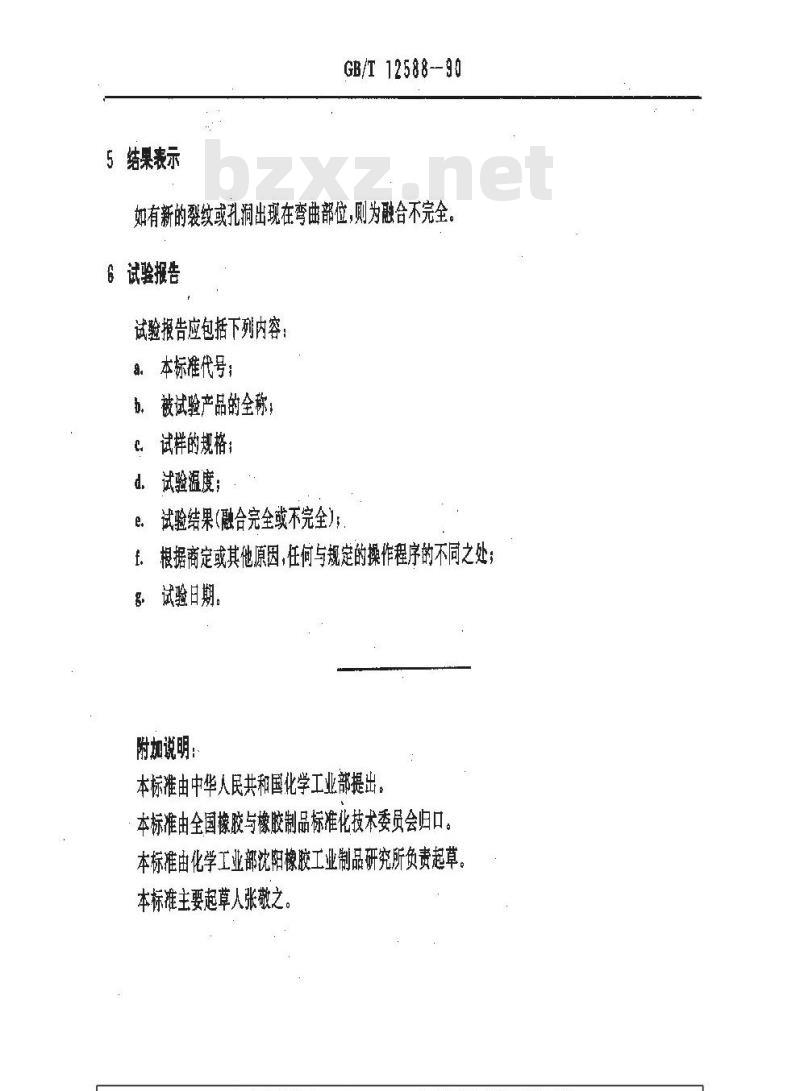

5结果表示
GB/T 12588--90
如有新的裂纹或孔洞出现在弯曲部位，则为融合不完全6试验报告
试验报告应包括下列内容：
本标准代号：
被试验产品的全称；
试样的规格；
试验温度；
试验结果(融合完全或不完全）)，根据商定或其他原因，任何与规定的操作程序的不同之处；f
试验日期。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会归口。本标准由化学工业部沈阳橡胶工业制品研究所负责起草。本标准主要起草人张敬之
