HG/T 20560-1997
基本信息
标准号： HG/T 20560-1997
中文名称：化工机械化运输工艺设计施工图内容和深度规定
标准类别：化工行业标准(HG)
英文名称： Chemical mechanized transportation process design construction drawing content and depth regulations
标准状态：现行
发布日期：1997-09-14
实施日期：1997-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：71.010
中标分类号：工程建设>>原材料工业及通信、广播工程>>P72石化、化工工程
关联标准
替代情况：替代CD 131A2-1984
出版信息
页数：61页
标准价格：95.0 元
相关单位信息
发布部门：化学工业部
标准简介
本规定对化工粉粒体和块状物料储运系统工艺施工图设计文件的组成及其深度、格式和表示方法等作了规定。本规定适用于新建大、中型化工企业工程建设的固体物料储运系统(由HG20518《化工机械化运输设计原则规定》之总则所界定的单操作和生产装置)工艺设计。扩建、改建或小型化工企业固体物料储运系统工艺设计可参照执行。 HG/T 20560-1997 化工机械化运输工艺设计施工图内容和深度规定 HG/T20560-1997 标准下载解压密码：www.bzxz.net

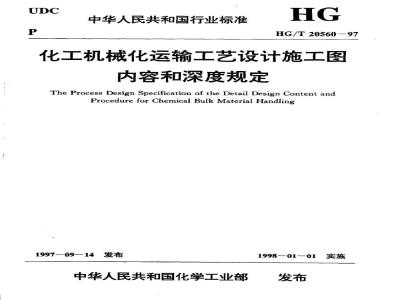

标准图片预览
标准内容
中华人民共和国行业标准
HG/T20560-97
化工机械化运输工艺设计施工图内容和深度规定
The Process Design Specification of the Detail Design Content andProcedure for Chemical Bulk Material Handling1997-09-14发布
中华人民共和国化学工业部
标准换换网swm.b280so.com客类标推行业资科料免费下载1998—01—01
化学工业部文件
化建发（1997）598号
关于颁发《化工厂常用设备消声器标准系列》等四项行业标准的通知各省、自治区、直辖市、计划单列市化工厅（局、总公司），各有关单位：由化工部有关设计技术中心站组织编制的《化工厂常用设备消声器标准系列》等四项标准，经审查，现批准为推荐性行业标准，自1998年1月1日起实施。标准名称、编号、组织单位、主编单位详见附表。
该四项标准分别由各组织单位负责管理，由化工部工程建设标准编辑中心负责出版、发行。
化学工业部
一九九七年九月十四日
标准执据网wm.baeono-com附表
标准名称
化工厂常用设
备消声器标准
化工机械化运
输工艺设计施
工图内容和深
度规定
改性聚丙烯厢
标准号
HG/T21616--97
组织单位
主编单位
化工部环境
吉林化学工
业公司设计
保护设计技
术中心站
化工部粉体
化工部粉体
工程设计技
HG/T20560-97
术中心站
化工部设备
HG/T21615-97设计技术中
式和板框式压
滤机系列
工程设计技
术中心站
上海化工设
化工蒸汽凝结
化工部热工
吉林化学工
水系统设计技HG/T20591-97
设计技术中
业公司设计
术规定
标准按网wwbzsogo.con注
CD131A2-84
CD100A16—87
中华人民共和国行业标准
化工机械化运输工艺设计施工图内容和深度规定
The Process Design Specification of the Detail Design content andprocedure for Chemical Bulk Material HandlingHG/T20560-97
主编单位：化工部粉体工程设计技术中心站批准部门：化学工业
实施日期：一九九八年一月一日化工部工程建设标准编辑中心
1998北京
柠准批换网.m.baoso.com前
1.本规定根据化工部（90）化基标字第38号文编制，用以取代CD131A2一84《化工机械化运输工艺设计文件编制统一规定》。2．本规定适用于化工企业粉粒体和块状物料的机械化储运及其加工处理的工艺设计施工图阶段，并对其设计文件组成的内容、深度、格式和表示方法作了规定。3.本规定对CD130A2一84作了以下的变更：（1）根据（90）化基标字第38号的要求，取消了CD131A2－84对化工机械化运输工艺初步设计阶段的内容和深度规定。（2）对化工机械化运输工艺设计施工图阶段的内容、深度、格式和表示方法，力求向国际通用设计体制靠近，并与《化工工艺设计施工图内容和深度统一规定》相一致。（3）更新了相关或引用的标准
4.经授权，本规定由化工部粉体工程设计技术中心站负责解释（南京大厂区葛关路268号）。
本规定主编单位：化工部粉体工程设计技术中心站主要起草人：王振南
标准控按网mbz808g.con各类标准行业资科免费下载1
一般规定
设计文件的组成
图纸目录
设计说明
首页图
储运系统工艺流程图
储运系统工艺总布置图
车间（工段）工艺设备布置图
工艺管道布置图
工艺设备安装图
12安装件图
13工艺设备一览表
14综合材料表
附录A本规定用词说明
条文说明
标准控控网mm.b280so.com客类标准行业资科免费下载(1)
（45)
（48)
1总则
1.0.1本规定作为指导性文件，旨在统一化工机械化运输工艺设计施工图的内容和深度，使之准确、完整，确保设计质量，方便施工安装。1.0.2本规定对化工粉粒体和块状物料储运系统工艺施工图设计文件的组成及其深度、格式和表示方法等作了规定。
1.0.3本规定适用于新建大、中型化工企业工程建设的固体物料储运系统（由HG20518《化工机械化运输设计原则规定》之总则所界定的单元操作和生产装置）工艺设计。扩建、改建或小型化工企业固体物料储运系统工艺设计可参照执行。1.0.4本规定以我国历年沿用的设计体制为基本架构，但设计文件（图纸、表格等）的表示方法和格式，则力求向国际通用设计体制靠近，并与HG20519、HG20546、HG20557～20559相一致。
1.0.5本规定相关或引用的主要标准如下：GB4457～4460、GB131《机械制图》GB20518
HG20519
HG·20533
HG21538
HG20546
HG2055720559
GB3100
GB3101
GB20505
CD130A20
《化工机械化运输设计原则规定》《化工工艺设计施工图内容和深度统一规定》《化工机械化运输设计常用名词术语统一规定》《化工机械化运输工艺设计流程图图例》《化工装置设备布置设计规定》《化工装置工艺系统工程设计规定（）》《国际单位制及其应用》
《量、单位和符号的一般原则》《过程检测和控制系统用文字代号和图形符号》《化工设备设计文件编制规定》.1.
标准报接网ww.bzsogo.con2一般规定
2.1图面表示
2.1.1图面表示方法（包括图幅、图样画法、尺寸注法等）：凡本规定未作特殊规定者，均按相应的机械制图国家标准（GB4457～4460、GB131）执行。2.1.2.图线宽度
图线分粗线、中粗线和细线三种，其线条宽度分别为：粗线0.9~1.2mm：中粗线0.5~0.7mm细线0.15~~0.3mm。适用于实线和虚线。2.1.3图线用法
图线用法的一般规定见表2.1.3。表2.1.3图线用法表
工艺流程图
储运系统总布置图
设备布置图
管道布置图
设备安装图
物料流向
主物料管道
建、构筑物铁路
设备轮廓
图线宽度（mm）
其它物料管道
设备轮廊
管道（实线或虚
管架及法兰阀门
安装件
等管件
设备基础
设备轮廓
所有图线都应清晰、光洁和均匀。2.1.4文字和数字
图中的文字（中文和外文）、数字必须字体端正，笔划清晰，排列整齐，间距均勾。汉字应为长仿宋体，外文应为书写体。2.1.5字号（即字体高度）按表2.1.5。表2.1.5字号推荐表
书写内
标题栏中的图名及视图符号
工程名称
图纸中的文字说明及轴线号
图纸中的数字及字母
表格中的文字
表格中的文字（格子小于6mm尺寸）注：字的宽度约为字高度的2/3。·2.
标准烈携网oow.bzsoeo.con各类标准行业资科免费下载推荐字号（mm）
2.2文字说明
2.2.1凡可用图形表示清楚者，不得用文字叙述。文字叙述统称“说明”，不使用“注解”或“备注”等词。
2.2.2图纸上文字排号顺序如下：1.
XXXXXXXX。
XxXxxxxx。
设计说明中，文字的排号顺序由项目设计经理或工程设计总负责人给定。2.2.4
文字说明中的数量均以阿拉伯数字表示，如：百分之三十五
四分之三
三万五千
三十五万五千
应写成35%
应写成3/4
应写成5000
应写成35000或3.5万
应写成35.5万。
2.2.5文字中出现的符号写法如表2、2.5。表2.2.5符号的写法规定
百分数范围
温度范围
约等于
数字与字母相乘
数字相乘
应写作
35%~45%
35~45℃
35×45
30°30
不应写作
35~45%，35-45%
35℃~45℃，35-45℃
35·45
2.2.6文字说明应简练准确，不得使用国家尚未颁布或已经废除的简化汉字。若无项目设计经理或工程设计总负责人的特殊规定，不得使用繁体汉字。2.3计量单位
2.3.1.设计文件中使用的计量单位应符合我国的法定计量单位标准GB3100、GB3101等。
2.3.2鉴于我国的语言习惯，允许在设计文件中使用“重量”一词来表述物体的质量，但·3·
标准微揽网Mkb28080:com各类标准行业资科免费下载其单位必须写作“千克”，不得写作“公斤”。力（包括重力）的单位必须写作“牛（顿）”，不得写作“公斤”。如表2.3.2所示。表2.3.2质量、力的符号和单位
量的名称
重量（质量）
力、重力
量的符号
法定计量单位
单位名称
干克、吨
牛(顿)、千牛(顿）
单位符号
kg、t
N、kN
2.3.3在设计文件中的组合单位，其各物理量单位应使用法定计量单位的符号标注，也可使用汉字标注，但不得混用。例如：应写成
不应写成
1000kg/m2
1000kg/米3
或1000千克/米3
或1000千克/m
2.3.4设计文件中的非物理量（件、袋、包、箱、台、人等）的单位，可以用汉字与符号共同构成组合单位。例如：
800袋/小时
30万吨/年
50吨/（人、天）
可写成
可写成
800bag/h或800袋/h
3×105t/a或30万t/a
可写成50t/（人·d）
2.3.5每种设计文件中计量单位的写法应前后一致，同一工程项目的设计文件的计量单位的写法应完全统一。
2.4图幅及图形比例
2.4.1般采用A1图幅（必要时可适当加长），少用或不用A0图幅。小型工程可采用A2图蝠。
2.4.2图形应大小适度，清晰美观。常用的比例见表2.4.2。表2.4.2图形的常用比例
储运系统工艺总布置图
设备布置图
工艺管道布置图
设备安装图
安装件图
基本比例
1：500
1:100、1:50
1:10、1:5
可用比例
1:1000、1:200
1:200、1:50
与上述比例相应
1:10、1:50
按实物尺寸酌情选取
标准按换网ww.bzso8o.con2.4.3布置图的平、剖面宜选用相同的比例。在同一张图上如有数个不同的比例（如局部放大）时，应在图样上方分别标注其比例（见图2.4.3）。但标题栏的比例栏只能填写主要视图的比例。
1：20
局部放大图的标示
2.5标高
2.5.1标高符号宜采用图2.5.1（a）所示的图形，其水平线的长度1应略超出所注写的数字。特殊情况下也可采用图2.5.1（b）所示的标高符号，其高度h视实际需要而定。15
图2.5.1标高符号的画法
2.5.2标高数字均以米为单位，小数点以后取三位数，至毫米为止。图形之标高只注数字，不注单位。地面设计标高定为EL100.000。2.5.3在剖面图上，标高符号的尖端可向上指或向下指，数字的标注位置如图2.5.3。EL146.000
EL146.000
EL146.000此内容来自标准下载网
EL146.000
图2.5.3标高符号的数字标注
2.5.4标高应尽量注在图形的同一侧，不高度的标高数字应尽量以同一垂线为基准（如图2.5.4)。
标准获按网owb2Boeoc各类标准行业资科免费下赖EL106.000
EL100.000(25.000)
图2.5.4剖面图.上标高数字的标注EL116.000
EL110.000
EL100.000(17.200)
2.5.5当建、构筑物之间互有联系时，则每一建、构筑物的相对标高EL100.000后必须在括弧内标注其相应的绝对标高（如图2.5.4）。2.6施工图常用图例
2.6.1施工图常用的图例列于表2.6.1。表2.6.1施工图常用图例
普通砖
橡胶、塑料等
非金属材料
玻璃等
透明材料
素混凝土
钢筋混凝土
特殊砖
耐火砖
品必公
标准换换网
SoBo.com各类标准行业资料免费下教备
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
