本标准适用于化工、石油化工装置及其他类似装置中机械搅拌设备的设计、制造、检验和验收。 HG/T 20569-1994 机械搅拌设备 HG/T20569-1994 标准下载解压密码：www.bzxz.net

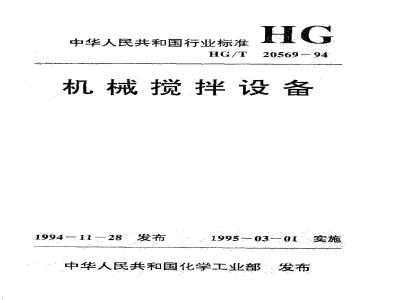

标准图片预览
标准内容
中华人民共和国行业标准
2056994
机械搅拌设备
1994-11-28发布
．1995--03-01实施
中华人民共和国化学工业部发布中华人民共和国行业标准
机械搅拌设备
HG/T 2056994
主编单位：花工部第-设计院
批部门：化学工业部
实施日期：一九九五年三月日
化工部工程建设标准瑞辑中心
1995北
化学工业部文件
化建发（1994）810号
关于颁发《机械搅拌设备》等四项化工行业标准的通知
各省、自治区、直辖市、计划单列市、建委（建设厅）、化工厅（局、公司），各有关设计单位：
由部设备设计技术中心站组织有关设计院制定的《机械搅拌设备》、《防霜液面计》、《设备吊耳》和《带灯视镜》等四项标准，经审查，现批准为推荐性化工行业标准，编号详见附件。自一九九五年三月一日起施行。
该四项标准由部设备设计技术中心站负责管理，由部工程建设标准编辑中心负责出版、发行。附表：四项化工行业标准的编号化学工业部
一九九四年十一月二十八
四项化工行业标准的编号
标推名称
机械搅拌设备
防霜液面计
设备吊耳
带灯视镜
标准编号
HG/T20569—94
HG/T21550-93
HG/T21574-—94
HG/T21575-—94
1总则
1.1范围
1.2定义及组成
1.3标准规范
2搅拌容器
2.1无夹套容器
2.2带夹套容器
2.3带盘管容器
2.4支座
目藍次
2.5搅拌机对搅拌容器作用的附加规定3搅拌机
搅拌器
3.2搅拌器与搅拌轴的联接
3.3搅拌轴
3.4搅拌轴封的选择
3.5传动装置的选择
4搅拌设备制造、检验与验收
4.1搅拌容器制造和检验·
4.2搅拌机制造和检验·
4.3搅拌设备组装和检验
附录A型钢夹套容器的强度计算（参考件）附录B外盘管容器的强度校核计算（参考件）量
附录C搅拌轴计算中有关数据的选取C.1轴承径向游隙
C.2流体径向力系数K1
C.3搅拌器功率的近似分配
（4）
（104)
（113)
+*(118)
C.4单跨搅拌轴传动侧支点的夹持系数K2的选取C.5单跨搅拌轴由流体径向力引起的径向位移2由离心力引起的径向位移以及临界转速的中间值计算C.6轴封处允许径向位移系数Ks，平衡精度等级G以及许用扭转角[们的选取
附录D
传动装置效率(参考件）
附录E有关搅拌设备工艺参数的确定（参考件）编制说明
1.1适用范围
1.1.1本标准适用于化工、石油化工装置及其他类似装置中机械搅拌设备（简称搅拌设备）的设计、制造、检验和验收。1。1.2本标准不适用于下列搅拌设备：1.1.21受直接火焰加热的搅拌设备，1.1.2.2受辐射作用的搅拌设备。1.1.3本标准不包括要求作疲劳分析的搅拌设备的疲劳分析方法。
1.2定义及组成
搅拌设备·搅拌设备系指搅拌容器和搅拌机两大部分组1.2.1
成的总称。
1.2.2搅拌容器运行中与搅拌机共同完成介质的悬浮、分散乳化、混匀溶解、吸收、萃取、化学反应以及传热等的物理、化学过程的容器。
1.2.3搅拌机由搅拌器、搅拌轴、搅拌轴封以及传动装置等部分组成的总体。
1.2.4：搅拌容器与搅拌机的典型组合型式见表1.2.4。搅拌机
中心顶播
偏心顶插式
搅拌容器与搅拌机的典型组合型式搅拌容器
立式圆简形
立式圆简形
卧式圆简形
典型图例
搅拌机
5１插
搅拌容器
立式圆筒形
立式圆简形
典型图例
续表1.2.4
搅拌机
搅拌容器
卧式圆简形
立式圆简形
典型图例
标准规范
续表1.2.4
1.3.1搅拌设备的设计、制造、检验与验收除应符合本标准外，还应遵守国家或部门颁布的有关法令、法规、规范、标准及规定，1.3.2本标准如与上述国家或部门颁布的有关规定相抵触时，应以国家或部门颁布的有关规定为准。:
拌容器
本章规定了钢制焊接搅拌容器的设计及计算，设计时所选择的搅拌容器的型式及参数应优先符合GB984588《钢制机械搅拌容器型式及丰要参数》标推的规定，搅拌压力容器应符合GB150-89《钢制压力容器》的规定。2.1无夹套容器
搅拌压力容器的结构和计算按GB150的规定。塔式搅拌容器还应符合JB4710--92《钢制塔式容器》的规定。带夹套容器
符号说明
-轴向力系数：
一通道横截面面积，mm2；
焊缝尺寸，mm；
B一封口锥的连接系数：
b。——一封口环的宽度（外半径减内半径）mm—螺旋导流板厚度，mm;
一通道宽度，mm;
C--厚度附加量，按GB150中1.6.1选取，mm；Di
容器内径：mm:
一夹套内径，mm，
一膨胀节的最大内径，mm；
Dr—一计算直径(对于简体和封头）,Dr一D，mmd一蜂窝锥体或蜂窝短管的外径，mm：d一一夹套封头与容器封头的连接圆直径，mmE.-设计温度下容器材料的弹性模量，MPa；ea
一容器外壁至夹套壁中面的距离e=0.5[(D2+S2)—(D1+2S))
一半圆管或弓形管管壁横截面重心至容器壁中面的距e2
离，mm,
F——由重力载荷产生的轴向力，N；Fk一作用于膨胀节的轴向力,N；fifa—
封口锥连接的强度系数：
蜂窝锥体或蜂窝短管连接的强度系数；G-容器自重如内部物料重力，N;G2
夹套自重加内部物料重力，N
H封口环的相对尺寸系数，
ho-封口环的实际厚度，mm;
封口环的计算厚度，mm；
h1\螺旋导流板的宽度,mm;
一通道高度下载标准就来标准下载网
h2-r:(l-cos?): mm
通道壁横截面对与容器筒体轴线平行的形心轴的惯性矩,mm*;
夹套或容器圆筒的计算长度.mm；带加强圈的筒体的计算长度，mm；确定圆简计算长度1时，与其相邻元件所应计入的长度,mm;
