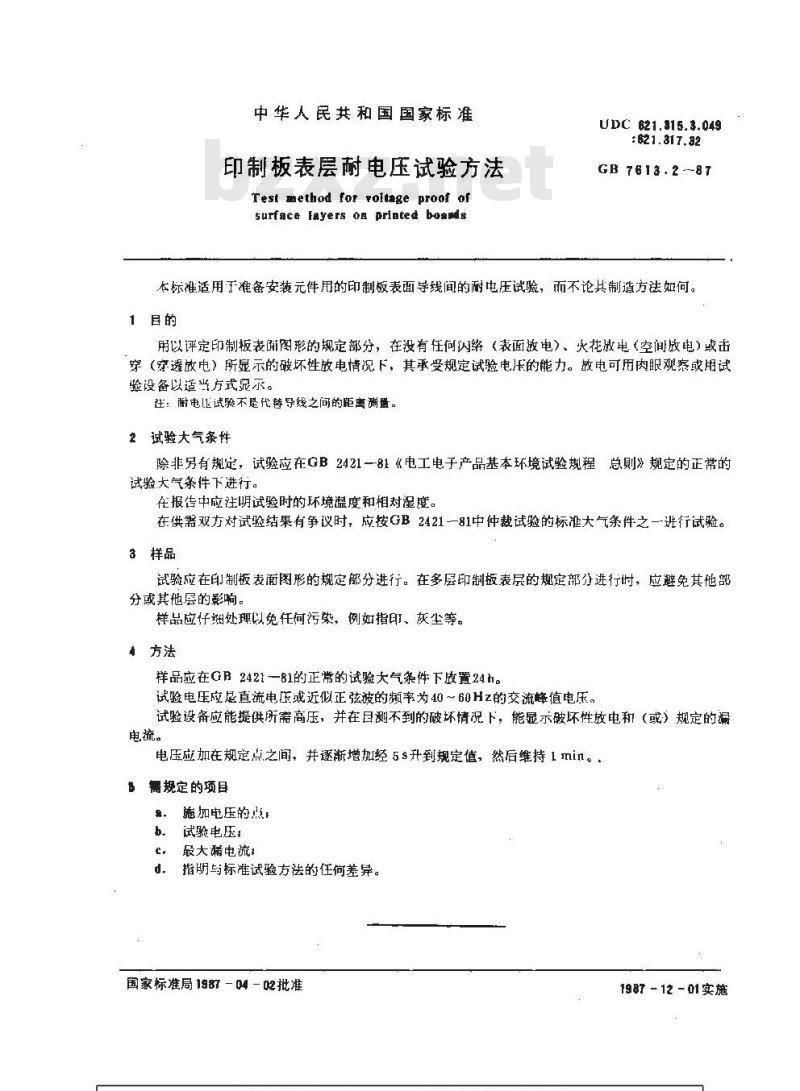

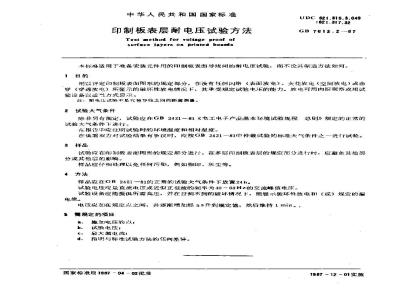

GB/T 7613.2-1987印制版表层耐电压试验方法

中华人民共和国国家标准
印制板表层耐电压试验方法
Test method for roltage proof ofsurface Fayers o prlated boadsUDC621.815.3.049
:621.317.82
GB 7613.2--87
本标谁适用准备安装元件用的印制板表面导线间的耐电压试验，而不论其制造方法如何。目的
用以评定印制板装面图形的规定部分，在没有任何闪（表面放电）、火花救电（空间放电）或击穿（穿透放电）所显示的破坏性放电情况下，其承受规定试验电压的能力。放电可用肉眼观察或用试验设备以适当方式显示。
往：耐电压试验不是代替导线之间的距离测量。2试验大气条件
除非另有规定，试验应在GB2421一81《电工电子产品基本环境试验规程总则》规定的正常的试验大气条件下进行。
在报告中应注明试验时的环境温度和相对湿度。在供需双方对试验结果有争议时，应按GB2421--81中仲裁试验的标准大气条件之一-进行试验。3样品
试验应在印制板发而图形的规定部分进行。在多层印制板表层的规定部分进行时。应避免其他部分或其他层的影响。
样品应仔细处理以免任何污染，例如指印，灰尘等。，方法
样品应在GB 2421-—81的正常的试验大气条件下放置24h。试验电压应是直流电压或近似正弦波的频率为40～60Hz的交流峰值电压。试验设备应能提供所需高压，并在目测不到的破坏情况下，能显示破坏性放电和（或）规定的漏电流。
电压应加在规定点之间、并逐渐增加经5s升到规定值，然后维持1min。部需规定的项目
施加电压的点
试验电压：
最大蒲电：
指明与标准试验方法的任何差异。国家标准局1987-04-02批准
1987 - 12 - 01实施

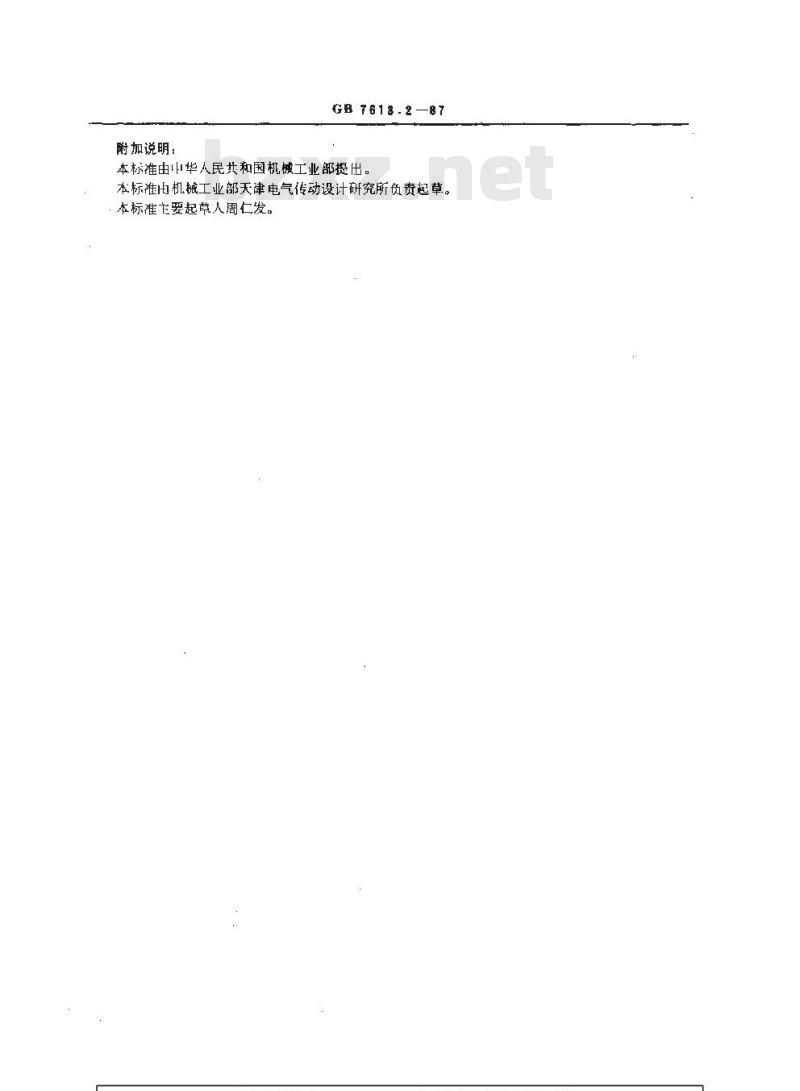

附加说明：
GB 7618-287
本标准由中华人民共和国机械工业部提出。本标准由机械工业部天津电气传动设计研究所负责起草。本标准要起草人周仁发。
