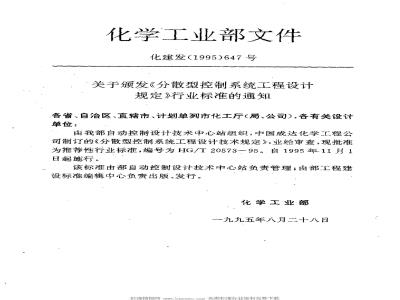

化学工业部文件
化建发（1995）647号
关手颁发《分散型控制系统工程设计规定》行业标准的通知
各省、自治区、直辖市、计划单列市化工厅（局、公司），各有关设计单位：
由我部自动控制设计技术中心站组织，中国成达化学工程公司制订的《分散型控制系统工程设计技术规定》，业经审查，现批准为推荐性行业标准，编号为HG/T20573-95。自1995年11月1日起施行。
该标准由部自动控制设计技术中心站负责管理；由部工程建设标推编辑中心负责出版、发行。化学工业部
一九九五年八月二十八日
中华人民共和国行业标准
分散型控制系统工程设计规定
HG/T 20S73 -95
主编单位：中国成达化学工程公司批准部门：化　学工业　部
实施日期：一九九五年十月一日化工部工程建设标准编辑中心
适用范围·
1.3：引用的标准和规范
2：DCS采用原则
.2.1.必要性
2.2：可行性
DCS基本功能
过程控制功能
操用功能·
显示功能·
报警功能
制表打印功能
信息管理功能
目．·次
与上位机、PLC等的通讯功能
系统组态功能
DCS的基本构成
操作站
控制站（过程接口单元、控制单元和数据采集单元）·4.2
4.3通讯总线·
4.4DCS的计算机接口
4.5·系统组态站（工程师站）
5DCS电源
5.1DCS外接电源
.2DXCS内部供电
6 DCS 可靠性
（3）
（3）
（5）
（5）
（7）
（8）
6.1亢余要求-
：6.2硬件质量要求
6.3抗干扰性能
系统的扩充
系统软件成熟性
控制室·
电缆、电线
接线方式·
导线选择·
电缆、电线敷设
配线方式
电气接地·
保护接地
屏蔽接地·
信号接地·
本安接地·
特殊接地
接地、制作材料及安装
基础设计和工程设计的任务
基础设计阶段
工程设计阶段
11DCS应用软件组态
11.1DCS供方组态
11.2DCS用户组态
12DCS的检验、安装、调试
12.1对DCS的检验
12.2·安装调试
13编制 DCS技术规格书
13.1技术规格书的作用
：13.2技术规格书的编制时间
13.3、技术规格书的主要内容
(17）
附录ADCS工程设计程序
附录B
DCS技术规格书编制大纲
编制说明
本规定是为化工自控工程设计采用分散型控制系统：(Distributed Control System，以下简称DCS)制订的技术规定，以利于设计者正确地、合理地采用DCS，充分发挥DCS的先进性、实用性、可靠性。
1.2适用范围
本规定适用于DCS工程设计中的下列工作范围：1. 2. 1下载标准就来标准下载网
研讨过程监控系统的实施方案；拟定DCS硬件系统的初步配置：
编制DCS技术规格书：
评审DCS的报价书：
提交DCS安装，投运的外部设计条件：完成DCS应用软件组态等工作所需的设计文件。1.3引用的标准和规范
ZBN 10008--89
《分散型控制系统术语》
ISA--S5.1-1984《仪表图形符号和文字代号》HG20505--92
《过程检测和控制系统用图形符号和文学代号》
HG 20508--92
HG 20509-- 92
HG 20512-92
HG 20513--92
《控制室设计规定》
《仪表供电设计规定》
《仪表配管、配线设计规定》
《仪表系统接地设计规定》
2.DCS采用原则
在确定采用DCS之前，应从采用DCS的必要性和可行性方面综合考虑以下原则。
2.1必要性
2.1.1工艺流程较长，检测、控制回路较多，采用DCS能发挥其：容量大、功能强的特点。
2.1.2过程控制方案较复杂，高级控制系统较多，安全可靠要求较高，使用常规模拟仪表不易满足工艺操作要求。2.1.3对操作管理功能的要求较高，如要对操作、越限报警数据：打印，制作成本核算，技术经济指标分析报表等。2.1.4采用DCS后对提高生产效率和产品质量有利。可行性
工艺生产技术成熟，设计经验丰富，有利于IDCS.的可靠投2.2.2DCS最终用户技术力量较强，具有--定的操作维护管理水平。
2.2.3DCS的投资与常规模拟仪表相比，技术经济指标合理，耳最终用户具有资金投人能力。
3DCS基本功能
DCS具有丰富的功能，设计选用，系统组态时，应着重考虑以下功能的合理和有效实施。
3.1过程控制功能
在工程设计中，除可选用基本的反馈控制功能和顺序控制功能外，还可按过程监控的实际需要，正确地选用串级，比值，前馈、超驰，纯滞后时间补偿等高级控制功能。此外，还可运用各种运算单元组成综合控制算式，实现更复杂的控制要求。3.2操用功能
根据操作需要以及各种DCS的操作方式，可选用仅用键盘实现生产过程操作的普通操作站，也可选用以键盘、球标（鼠标）、或（和）触摸式屏幕实现生产过程操作的操作站。3.3
显示功能
根据DCS的概貌显示、分组显示、单点显示、历史趋势显示，报警点摘要显示，动态模拟流程显示功能，按方便观察，简便操作的原则，合理安排分组显示、趋势显示、动态流程显示等画面。如需要，还可选用在流程面面上开窗口的显示操作功能4
3.4·报警功能
DCS的系统报警功能应能自动诊断出操作站、现场控制站或者通讯系统等产生的故障，并发出报警信号。DCS的过程报警功能应能检测出生产过程的异常状态，并在CRT屏幕上显示报警信号。对于重要的的报警信号或系统联锁信号，还可选用单独的报警盘（有的DCS无报警盘结构）。必要时还可配置声响报警装翼。
根据需要，可选用装在辅助操作台上的闪光报警器，3.5制表打印功能
应分别选用报表打印机和实时报警打印机。报表打印：可根据最终用户确定的报表格式、内容，打印周期进行定时打印，也可根据需要随时打印。报警打印：应实时打印所有报警点的位号，时间及报警工况等
3.6信息管理功能
根据工艺操作和管理的需要，选用外部存储器（如磁盘、磁带机）将比较重要的信息保存下来。外部存储器的型式和容量可根据需要保存信息的多少，保存时间长短以及有足够的裕量来确定。3.7与上位机、PLC等的通讯功能根据需要，可要求DCS与上位监控计算机实现通讯，执行优化控制和生产管理功能，或者要求DCS与程序逻辑控制器（PLC）5
实现通讯，执行复杂的顺序控制及信号联锁功能。当DCS与上位机不是同期配置时，可要求DCS配备好与上位机的通讯接口。3.8系统组态功能
应选用具有离线及在线系统组态功能的DCS系统组态功能应包括操作站监视和控制站控制功能的组态、生成和修改。
.DCS 的基本构成
DCS主要由操作站、控制站及通讯系统等三大部分组成。设计选用时着重考虑以下事项。
操作站
4.1.1应选用带操作键盘的19″或是19\以上的彩色阴极射线管显示器（cathode-raytube，以下简称CRT），分别向操作工、工程师和DCS维护人员提供不同的蓝视和操作功能。带操作键盘的CRT（以下简称人-机接口）数量配置应综合考虑检测和控制系统的规模，操作与监视的具体要求以及几余等因素。一般情况，人-机接口的配置可按以下范阖选择。.4.1.1.150套控制系统以下可配置2套。4.1.1.250100套控制系统可配置2~4套。4.1.1.3100~~150套控制系统可配置4~~5套。4.1.1.4·150~~200套控制系统可配置5~7套。200套控制系统以上可根据工艺装置的操作特点配4.11.52
置适量的人-机接口。
4.1.2应配置磁盘驱动器（包括软盘和硬盘）或光盘驱动器，用于系统组态，生成和下装，以及保存各种程序和数据。需要时可配置磁带机。
应分别配置报表打印机和报警打印机。4.1.3
需要时可选用彩色拷贝机或彩色激光打印机。4.15
需要时可选用多笔趋势记录仪。
