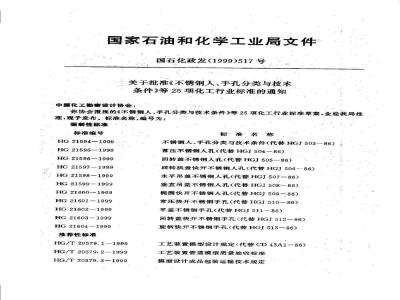

国家石油和化学工业局文件
国石化政发（1999)517号
关于批准《不锈钢人、手孔分类与技术条件》等25项化工行业标准的通知中国化工勘察设计协会：
你协会报批的《不锈钢人、手孔分类与技术条件》等25项化工行业标准草案，业经我局批准，现予发布。标准名称、编号为：强制性标准
标准编号
HG21594—1999
HG21595-1999
HG21596-1999
HG21597-1999
HG21598-1999
HG21599-1999
HG21600-1999
HG21601-1999
HG21602—1999
HG21603-1999
HG21604-1999
推荐性标准
HG/T20579.1-1999
HG/T20579.2—1999
HG/T20579.3-1999
标准名称
不锈钢人、手孔分类与技术条件（代替HGJ503—86)常压不锈钢人孔（代替HGJ504—86）回转盖不锈钢人孔（代替HGJ50586）回转拱盖快开不锈钢人孔（代替HGJ506一86）水平吊盖不锈钢人孔（代替HGJ507--86）垂直吊盖不锈钢人孔（代替HGJ508—86）椭圆快开不锈钢人孔（代替HGJ509—86）常压快开不锈钢手孔（代替HGJ510-86）平盖不锈钢手孔（代替HGJ511—86）回转盖快开不锈钢手孔（代替HGJ512-86）旋柄快开不锈钢手丸（代替HGJ513-86）工艺装置模型设计规定（代替CD43A1一86）工艺装置管道模型质量验收标准模型设计成品包装运输技术规定HG/T20661-1999
HG/T20662—1999
HG/T20663-1999
HG/T20664-1999
HG/T20665-1999
HG/T22814-1999
HG/T20666-1999
HG/T20646-1999
HG/T21629-1999
HG/T20696-1999
硫酸沸腾炉砌筑技术条件
化工粉体物料机械输送设计技术规定化工粉粒产品计量、包装及码垛系统设计规定化工企业供电设计技术规定（代替CD90A5-85）化工建、构筑物抗霞设防分类标准化工矿山井巷工程设计规范
化工企业腐蚀环境电力设计规程（代替CD90A6-85)化工装置管道材料设计规定
管架标准图（代替HGJ524-91）
玻璃钢化工设备设计规定
.以上标准自2000年4月1日起实施，被代替的标准同时废止。国家石油和化学工业局
九九九年十二月十日
中国化工勘察设计协会
中化勘设协字【20003023号
关于委托编辑出版发行化工行业标准的通知全国化工工程建设标准编辑中心：国家石油和化学工业局关于批准《不锈钢人，手孔分类与技术条件》等25项化工行业标准的通知（国石化政发（1999）517.号】中批准我协会组织编制的25项化工行业标准（批件另附）。经研究，此25项化工行业标准委托你中心负责编辑出版发行工作。附件：关于批准《不锈钢人、手孔分类与技术条件》等25项化工行业标准的通知。中国化工勘察设计协会
二OOO年一月三十一日
中华人民共和国行业标准
化工企业腐蚀环境电力设计规程Code of Electrical Design
r Chemical Enterprises in Corrosion Atmosphereor
HG/T20666-1999
主编单位：中国石化集团南化设计院批准部门：国家石油和化学工业局实施日期：二〇〇〇年四月一日全国化工工程建设标准编辑中心（原化工部工程建设标准编辑中心）2000北京
本规程是根据原化工部电气设计技术中心站90年5月下达的设计基础工作项目（项目合同号HDX一9002)的要求，由中国石化集团南化设计院在原《化工企业腐蚀环境电力设计技术规定》(CD90A6一85)的基础上进行修订而成。本规程共有六章十一个附录及条文说明，其内容包括：总则、术语、化学腐蚀性物质的释放严酷度分级和腐蚀环境分类、一般规定、电气设备的选择、配电线路和防雷、接地装置的防腐措施等。
在修订过程中，规程组进行了广泛的调查研究，认真总结了《化工企业腐蚀环境电力设计技术规定》执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后经中心站审查定稿。
，本规程在执行过程中，如发现需要修改或补充之处，请将意见和有关资料寄送中国石化集团南化设计院（地址：南京市大厂镇葛关路268号，邮政编码：210048），并抄送全国化工电气设计技术中心站，以便今后修订时参考。本规程提出单位、主编单位和主要起草人名单：提出单位：全国化工电气设计技术中心站主编单位：中国石化集团南化设计院主要起草人：黄心华．毛福兴常修平李英伟陈洪中苗济国·孙贞诚·任松柏“金国仁1
3：化学腐蚀性物质的释放严酷度分级和腐蚀环境分类一般规定
5.电气设备的选择
6配电线路和防雷、接地装置的防腐措施防腐电工产品适用环境类别标志符号的说明：附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
塑料和橡胶的耐腐蚀性能
钢制电缆桥架表面防护处理方式的选择其它类型电缆桥架的选择
不同金属材质的耐腐蚀性能
密封衬垫材料的性能
金属防腐油封缓蚀剂和防锈油脂的用途.防腐封泥材料的性能
腐蚀环境用电工产品涂漆方案示例附录
附录K.户外环境用电工产品涂漆方案示例本规程用词说明
附录L
条文说明
(3)）
(24）
(27）
1.0.1化工企业户内或户外化学腐蚀环境（以下简称腐蚀环境）的电力设计，必须认真执行国家的技术经济政策，并贯彻预防为主的方针，因地制宜地采取措施，做到保障国家和人民生命财产的安全，技术先进可靠、经济合理。本规程是对化工企业腐蚀环境的腐蚀性物质在生产、加工处理、储运过程中，按其释放的严酷度和地区相对湿度来划分腐蚀环境类别，以指导设计，正确选择电气设备和材料并对变配电设施、配电线路、防雷接地等提出防腐措施。1.0.2本规程适用于新建、改建或扩建的化工企业腐蚀环境的电力设计。本规程不适用于下列内容：
1阴极保护和阳极保护的电力设计2地下杂散电流的防护设计；
3电解槽及其附件的设计。bzxz.net
1.0.3腐蚀环境的电力设计，电气专业人员应与工艺、设备、总图、土建、环境保护、采暖通风等专业相互协调、配合，综合考虑，并采取下列防腐措施：1化士工艺设备宜采取露天或散棚式集中布置，并将有可能放出腐蚀性物质的设备布置在工厂全年或夏季主导风向的下风侧；2生产过程中啦消除或减少腐蚀性物质的释放和积累；3运行和维修时宜把腐蚀性物质限制在密闭的容器和管道内，防止产生泄漏；4按腐蚀环境类别选用防腐电工产品。1.0.4腐蚀环境的电力设计，除应符合本规程外；尚应符合国家现行的有关强制性标准、规范和规程的规定。
2术语
chemical corrosion
2.0.1″化学腐蚀
材料在环境介质（如气体、雾、液体、粉尘、土壤等）的化学或电化学作用下逐渐破坏或变质的过程，称作材料的化学腐蚀。警如：电气设备、元件、构件、零部件在环境介质的化学或电化学作用下而产生材质破坏或绝缘性能劣化的现象，称为电气设施的化学腐蚀。化学腐蚀是相对机械、物理或微生物作用而形成的破坏或变质面言的。chemical corrosionatmosphere2.0.2化学腐蚀环境
由于化学腐蚀性物质和大气中水份的存在而使得设备或材料产生破坏或变质的地点或处所，称为化学腐蚀环境，可简称为腐蚀环境。2.0.3化学腐蚀性物质释放源：releasesourcewithchemicalcorrosivemedium逸出或排放化学腐蚀性物质使大气或土壤形成腐蚀环境的某一具体部位，称为化学腐蚀性物质释放源。
electric installation seal
2.0.4电气设备的密封
为了避免化学腐蚀性物质的浸入，在电气设备的外壳接缝间隙和外壳人口以及管道的接缝间隙采取阻塞作法，称为“密封”措施。”electric installation paintcast2.0.5电气设备的涂覆
为了避免电气设施的金属外壳及其附件遭受化学腐蚀，在外壳及其附件的表面（包括内、外表面）予以涂装（可包括涂漆和喷涂粉末涂料），使金属与化学腐蚀性物质相隔绝，这种作法称为涂覆。
weather-protected locations
2.0.6有气候防护场所
有气候防护场所是指对电工产品能完全或部分排除直接气候影响的场所。例如：厂房内、室内、榭下（有顶无墙或部分方向无墙）。non-weather-protected locations2.0.7无气候防护场所
无气候防护场所是指对电工产品所受到的气候影响没有防护的场所。例如：户外露天场所或管廊下。
fanti-corrosivedistance
2.0.8防腐距离
自备电站、总变电所、中心配电所及35～110kV架空输电线路与各类腐蚀环境的距离。3化学腐蚀性物质的
释放严酷度分级和腐蚀环境分类3.0.1.腐蚀环境中化学腐蚀性物质的释放严酷度分为三级，见表3.0.1。3.0.2腐蚀环境划分为三类，划分的主要依据见表3.0.2。表中两个依据应同时考虑。3.0.3当缺乏化学腐蚀性物质的释放数据时，可根据表3.0.3所列参考依据来划分环境类别。这些定性判断的依据不一定同时具备。3.0.4腐蚀环境类别的划分由电气专业根据工艺等专业提供的腐蚀性物质释放浓度，结合地区最湿月平均最高相对湿度，协同环境保护、采暖通风等专业在基础设计（初步设计）阶段共同商定。并应在基础设计文件中将划分结果用图纸、表格或文字予以表明。gorT
000/0000
--01X1~*-01XI
0000/000
（%）
（/10
（HND2
(ON）
气体及其释放被
上%98
（）0
一般规定
4.0.1自备电站、总变电所、中心配电所等宜设在工厂全年或夏季主导风向的上风侧或最小风频的下风侧，不应设在有离蚀性物质的生产装置的下风侧。4:0.2自备电站、总变电所、中心配电所及35~110kV架空输电线路等宜远离化学腐蚀性物质释放源（简称释放源）。其与各类腐蚀环境的距离（简称防腐距离）应不小于表4.0.2的数据。自备电站、总变电所、中心配电所、35~110kV架空输电线路的最小防脑间距（m）表4.0.2日
自备电站
总变电所
中心配电所
35~110kV架空输电线路
1类（中等腐蚀环境）
2类（强腐蚀环境）
50~100
注；与户内腐蚀环境的距高从相距最近的门口或窗口算起；户外腐蚀环境从释放源的释放口算起。4.0.3防腐间距小于表4.0.2规定时，应采取以下措施：1采用户内布置；
2对于防粉尘环境，主变压器布置采用半露天式，且选用防腐变压器；3建筑体形不宜设计为“Ⅱ”形。4.0.4，车间变、配电所不应附设在2类腐蚀环境的厂房内，当与腐蚀环境相毗邻时，不宜向1类或2类腐蚀环境开门或开窗（可开采光用的固定窗）；如果必须开门时，宜用套间或走廊隔开，并采用弹簧门。
4.0.5车间变、配电所的上方不应设置可能滴漏的化工设备，严禁与变、配电所无关的管道穿越变、配电所。
4.0.6腐蚀性厂房内的电气控制室，应布置在自然通风条件良好，远离释放源的合适位置。对于吡邻腐蚀性厂房的电气控制室，应布置在上风方位。4.0.7历年平均降水量在1000mm以上的地区或地表水容易积聚的地方，变电所或配电所、控制室的室内地坪宜较室外平整后的地坪高0.6m，电缆沟应作防水处理。4.0.8从配电所或控制室通向户外或腐蚀性厂房的电缆，在穿墙部位应予以防腐、防火封堵。配电所或控制室的电缆穿墙保护管的空隙（包括预留或预理保护管的管口）同样应予防腐、防火密封。
4.0.9在湿热带地区总变电所、中心配电所内，成套高压配电装置所处环境潮湿而又无防潮措施时，高压开关柜内必须设置空间加热器。4.0.10腐蚀环境电动机用的配电设备，宜采取与现场隔离的方式集中安装在配电室内。现场控制电器和其它电气设施（如控制箱、检修电源箱、接插件、分线箱、灯具等），应按腐蚀环境类6
