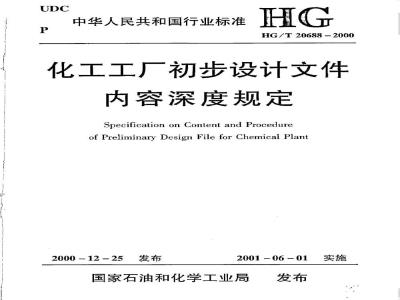

中华人民共和国行业标准
HG/T20688-2000
化工工厂初步设计文件
内容深度规定
Specification on Content and Procedureof Preliminary Design File for Chemical Plant2000 -12-25
2001-06-01
国家石油和化学工业局
国家石油和化学工业局文件
国石化政发（2000）458号
关干批准《化工粉粒产品包装计量准确度规定》等2项化工行业标准的通知
中国化工勘察设计协会：
根据1999年工程建设行业标准制修订项目计划，你单位组织完成的《化工粉粒产品包装计量准确度规定》等2项化工行业标准草案，业经我局批准，现予发布。标准的名称、编号为：
推荐性标准：
标准编号
HG/T20547-2000
HG/T20688-2000
标准名称
化工粉粒产品包装计量准确度规定化工工厂初步设计文件内容深度规定以上标准自2001年6月1日起实施。国家石油和化学工业局
二000年十二月二十五日
中国化工勘察设计协会
中化勘设协字(2000)137号
关于委托编辑出版发行化工行业标准的通知全国化工工程建设标准编辑中心：国家石油和化学工业局关于批准《化工粉粒产品包装计量准确度规定》等2项化工行业标准的通知「国石化政发（2000）458号1中批准我协会组织编制的2项化工行业标准（批件另附）。经研究，此2项化工行业标准委托你中心负责编辑出版发行工作。
附件：关于批准《化工粉粒产品包装计量准确度规定》等2项化工行业标准的通知。
中国化工勘察设计协会
二〇〇一年三月十六日
中华人民共和国行业标准
化工工厂初步设计文件
内容深度规定
Specification on Content and Procedureof Preliminary Design File for Chemical PlantHG/T20688-2000
主编单位：中国化工勘察设计协会山东省化工规划设计院
批准部门：国家石油和化学工业局实施日期：二〇〇一年六月一日全国化工工程建设标准编辑中心（原化工部工程建设标准编辑中心）2001北京
化工部1988年颁布的《化工工厂初步设计内容深度的规定》至今已有十余年，其中部分内容已不适应当前技术的发展。为此，中国化工勘察设计协会提出对此规定进行修订。修订后的规定更名为《化工工厂初步设计文件内容深度规定》（HG/T20688-2000），其中含装置初步设计的内容深度要求。
本规定是根据国家石油和化学工业局工程建设行业标准制、修订项目计划，以化工部1988年颁布的《化工工厂初步设计内容深度的规定》为基础，由中国化工勘察设计协会和山东省化工规划设计院共同编写，并广泛征求了13个原部属和省级设计单位的意见后修改完成的。本规定属推荐性标准。
本规定适用于新建、扩建和改建的化工厂、石油化工厂的初步设计文件的编制。本规定不作为设计单位内部专业分工和初步设计文件编排次序的依据。本规定中将设备布置和配管设计的内容抽出独立成章，化工装置、辅助装置、公用工程装置的设备布置及配管设计均可遵照执行。根据各设计单位的不同情况，按专业设计分工，可将化工装置、辅助装置、公用工程装置的设备布置与配管的设计内容集中在“布置与配管”章内，也可分别放在各有关章节里，但其内容深度均可遵照本文的规定。凡未列人本规定的其它设施的设计，均可参照有关章节的规定执行。本规定对图纸及表格的格式未做规定，各单位可根据本单位的规定编制。本规定是对化工厂及石油化工厂初步设计文件应具有的内容的一般规定。随着国家建设体制改革的不断深人，初步设计文件的内容还应视工程项目的具体情况、项目合同的要求和初步设计文件用途的不同而有所差异。因此，在具体工程项目中，允许参照本规定的总体要求作相应的增减。其中用于政府部门审查或需简化初步设计文件时，建议可省略的内容，已在本规定的各有关章节中说明。
凡涉及专利技术等需保密的内容，不便在初步设计文件中公开时，可在有关章节中予以说明。
本规定提出单位、主编单位和主要起草人：提出单位：中国化工勘察设计协会主编单位：中国化工勘察设计协会山东省化工规划设计院
主要起草人：麦玉筠王汉杰侯刚1
技术经济
总图运输
化工工艺及系统
布置与配管
空压站、氮氧站、冷冻站
厂区外管
分析化验
设备(含机泵、工业炉)
自动控制及仪表
供配电
给水排水
供热系统
采暖通风及空气调节
液体原料、产品储运
固体原料、产品储运
全厂设备、材料仓库
消防专篇
环境保护专篇
劳动安全卫生专篇
行政管理设施及居住区
编制说明
（23)
（46)
·(58)
（62)
· (77)
1.1.1工厂筹建概况简述
1总论
说明书
说明企业性质，简述建设背景、投资限额、进度要求及发展远景等。设计依据
批准的建设项目的设计任务书（可行性研究报告）及其批文。1
2总体设计及其批文（有总体设计时)、引进技术(有引进技术的项目)合同的名称和合同号。
与业主(建设单位)签定的设计合同。3
与业主（建设单位)召开的设计条件会议纪要。政府部门对消防、环境保护，劳动安全卫生等方面的批复文件。业主（建设单位）提供项目实施所需的原材料和公用工程供应报告以及其它的有关6
文件和协议等。
设计中采用的新工艺、新技术、新设备、新材料的科学试验报告及技术鉴定书。7
设计指导思想
贯彻执行国家基本建设的方针政策，使设计做到切合实际，技术先进，经济合理，安1
全适用。下载标准就来标准下载网
贯彻“五化”（一体化、露天化、轻型化、社会化、国产化）的措施和效果。2
引进技术与设备的范围及理由。3
设计范围与设计分工
列出本设计包括的项目，按生产装置、辅助装置、公用工程、通讯及交通运输，办公及1
生活福利设施的顺序予以说明。2当两个或多个设计单位承担设计时，应明确各设计单位所承担的工程项目和相互的衔接关系。
建设规模及产品方案
1工厂或装暨的设计生产能力、生产潜力、发展余地。2产品品种、规格、数量。
1.1.6主要原材料、燃料的规格，及其消耗量和来源。生产方法及全厂总流程
论述技术先进性和经济合理性，着重说明工艺特点、安全措施以及节能措施等。1.1.8厂址概况
1厂区的地理位置，现有交通运输状况。全厂占地面积及占用可耕地面积。2
须拆迁的建、构筑物情况以及其它的特殊问题。3
公用工程及辅助工程
工厂水、电、汽、气等动力的消耗量及其来源。2
厂内原材料及产品储存、装卸方式、储存期、仓库或储存场地的确定。工厂维修量，全厂性修理车间的组成和规模，修理能力以及外部协作程度。环境保护及综合利用
厂区环境状况，建厂后环境质量的预评价。贯彻国家环境保护法和有关文件的措施，“三废”治理及综合利用设计方案的可靠性、可行性和实施后的效益。
1.1.11工厂的机械化，自动化水平1
全厂集中控制程度、自控技术和仪表的先进性、可靠性，最佳化操作水平。原材料、燃料和产品的装卸、运输、包装的机械化程度及其可靠性和节省劳动力的程2
劳动安全卫生
生产过程中的主要危险因素和防范措施。1.1.13
工厂或装置的主要危险品和危险区域，主要消防措施。1.1.14
工程、水文地质条件和气象资料。管理体制及定员
管理体制
工厂的组织结构及管理机构的设置原则。生产和辅助生产装置(车间)的组织结构。生产岗位和辅助生产岗位的工作班制。全厂总定员，见表1.1.15。
表1.1.15
生产车间
辅助车间
总定员
(人）
全厂定员表
生产人员(人)
生产工人
技术人员
非生产人员（人）
技管人员
全厂综合技术经济指标，见表1.1.16。1.1.16
表1.1.16
指标名称
设计规模
年操作日
原料及辅助材料消耗
动力消耗
三废排放量
工厂用地面积
工厂建筑面积
设备台数
生产装置设备
辅助、公用工程装置设备
能耗指标
总定员
总投资
其中外汇
建设投资指标
全厂总产值
产品单位成本
产品年总成本
投资回收期
全投资内部收益率(税前、后)
全投资净现值
自有资金内部收益率
自有资金净现值
投资利润率
投资利税率
存在的问题及解决的意见。
全厂工艺总流程图。
1.2.2全厂物料平衡图。
1.2.3工厂鸟瞰图（必要时）。
全厂综合技术经济指标
万吨/年
小时/年
吨/年
万美元
元/年·吨
万元/年
元/吨
万元/年
2技术经济
2.0.1初步设计财务（经济）评价的编制应说明与已批准的可行性研究报告的关系。其内容除业主（建设单位）有要求外，一般可尽量简化，可摘要说明财务评价的依据及其资金筹措情况。
主要经济数据，见表2.0.2。
生产规模及产品方案
固定资产投资
流动资金
年均总成本费用
年均经营成本
年均销售收入
全投资内部收益率(税前、后）
自有资金内部收益率
主要经济数据表
表格（参照国家与化工系统经济评价方法与参数报表格式）年总成本费用估算表。
销售收入表。
流动资金估算表。
投资计划与资金筹措表。
借款还本付息计算表。
设计依据
总图运输
说明书
1与总图运输有关的文件（如已批准的可行性研究报告、可研报告所附的厂址选择报告，有关协议等）。
采用的法规和标准、规范。
设计基础资料
1）厂区地形测量资料及有关资料。2)
与本专业工程设计有关的工程地质与水文地质资料，厂区江、河、湖、海的水文资3）有关气象资料
·土壤最大冻结深度。
·全年及夏季主导风向频率（十六个方向和无风）。·年平均风速（十六个方向），最大风速。·年平均降雨量。
4）本区地震烈度
设计范围与分工
3.1.3厂址概况
厂址位置，厂区四周及其与居民区、城市、农村、重点经济文化设施的关系。1
当地交通运输现状及规划。
厂区地形、地貌，场地类型，最高最低海拔标高、坡度和坡向。3
4厂区占用土地面积及占用农田（其中高产田、旱田），地林、湖塘等面积，当地人均耕地面积。
现有居民房舍及其它设施的拆迁数量。6工程地质及水文地质特征概述。总平面布置
总平面布置的确定
总平面布置应进行多方案的比选。按设计任务和有关专业提出的条件，结合建设地点特征，论述各方案的优缺点。必要时附图、列表进行数量对比。最后从规划、基建及生产条件、节约工程量等方面归纳出确定总图的主要论据。2）按本工程的组成和各建、构筑物的性质，抛要说明总图分区、主要生产流线，施工安装（包括大件运输）及人、货流组织和界（街）区建筑线间距等的设计意图。3）说明贯彻节约用地、减免拆迁、减少场地工程量和分期建设、一体化的措施、预留发5
展等做法。
4）说明对环境保护，建、构筑物朝向,主导风向的影响，及其相对关系与间距的考虑。5）总平面布置对主要建、构筑物适应工程地质、水文地质特征的说明，对其它自然灾害的防治措施。
施工场地及其它临时性建、构筑物等的用地规划。总平面布置的主要技术经济指标，见表3.1.4。竖向设计
说明设计原则
满足生产工艺流程对高程的要求。依山就势，因地制宜，对节约土石方工程量的考虑。表3.1.4
厂区（街区、装置）用地面积
建、构筑物用地面积
露天堆场及作业场用地面积
道路及广场用地面积
铁路线长度
地下管线及地上管架估计用地
建筑系数
场地利用系数
绿地面积
绿地率
总图平面布置主要技术经济指标单
注：表中的指标名称可根据工程大小、性质的不同进行调整；在原厂内进行的改(扩)建项目，应列出现状指标和设计指标的比较。
3）对合理选定厂区标高，适应建、构筑物的基础和管线埋设深度要求的考虑。4)
高填和深挖时，防止滑坡、边坡失稳的措施和余缺土的处理办法。为保证场地不受洪水与地区积水的威胁，合理选定场地设计高程和合理排水的方竖向设计方式（平坡式、阶梯式）的确定及其依据。场地竖向设计的图示方法。
