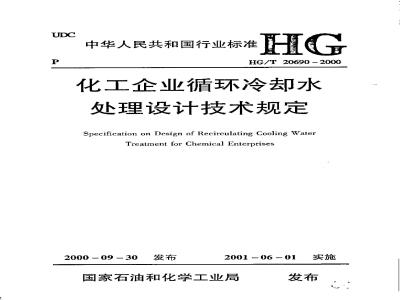

中华人民共和国行业标准
HG/T 20690 -2000
化工企业循环冷却水
处理设计技术规定
Specification on Design of Recirculating Cooling WaterTreatment for Chemical Enterprises2000 -09-30
2001 -06 - 01
国家石油和化学工业局
国家石油和化学工业局文件
国石化政发（2000）361号
关于批准《H型钢钢结构管架通用图（桁架式管架）》等6项化工行业标准的通知中国化工勘察设计协会：
根据我局及原化工部工程建设标准制修订项目计划，你单位组织完成的《H型钢钢结构管架通用图（桁架式管架)》等6项化工行业标准草案，业经我局批准，现予发布。标准名称、编号为：推荐性标准：
标准编号
HG/T 21640. 1 - 2000
HG/T 21640.2 -- 2000
HG/T 21640. 3 -- 2000
HG/T 20670 - 2000
HG/T 20690 - 2000
标准名称
H型钢钢结构管架通用图
（桁架式管架）
H型钢钢结构管架通用图
（纵梁式管架）
H型钢钢结构管架通用图
(独立式管架）
化工、石油化工管架、管墩
设计规定
化工企业循环冷却水处理
设计技术规定
HG/T20698-2000
化工采暖通风与空气调节
设计规定
以上标准自2001年6月1日起实施。国家石油和化学工业局
二00〇年九月三十日
中国化工勘察设计协会
中化勘设协字【2000]180号
关于编辑发行《H型钢钢结构管架通用图(桁架式管架)》等六项化工行业标准的通知全国化工工程建设标准编辑中心：根据国石化政发（2000）361号文的通知，国家石油和化学工业局已批准《H型钢钢结构管架通用图（桁架式管架）》等六项化工行业标准。据此，我协会委托你中心对上述标准子以编辑发行。标准名称及编号见361号文。中国化工勘察设计协会
二0〇0年十月三日
中华人民共和国行业标准
化工企业循环冷却水
处理设计技术规定
Specification on Design of Recirculating Cooling WaterTreatment for Chemical EnterprisesHG/T 20690 - 2000
主编单位：中国寰球化学工程公司批准部门：国家石油和化学工业局实施日期：二〇〇一年六月一日全国化工工程建设标准编辑中心（原化工部工程建设标准编辑中心）2001
依据中国化工勘察设计协会1998（34）号文要求，由全国化工给排水设计技术中心站组织，中国寰球化学工程公司会同有关单位对《化工企业循环冷却水处理设计技术规定》（CD80A3-85）进行修订。
本次修订工作系在本规定原有条文的基础上，根据当前我国经济建设的方针政策，广泛吸取了化工企业循环冷却水处理设计的实践经验，并根据药剂发展的水平，力求使修改后的规定有较好的可操作性，对化工企业的循环冷却水处理设计可以起到较好的指导作用。
修订的主要技术内容有：1.增加了术语符号；2．修改了浓缩倍数指标；3．修改了循环冷却水的水质标准；4．改写了缓蚀、阻垢的有关条文，使条文更适合目前的药剂水平；5.改写了清洗，预膜和药剂的储存与配制方面的条文，使条文更具有可操作性；6.增加了加酸量计算公式，补充了循环冷却水水量计算公式。修订后的规定由原来的8章96条，增加为8章127条。本规定由全国化工给排水设计技术中心站负责解释。地址：安徽省合肥市望江东路70号
本规定修订主编单位：中国球化学工程公司参编单位：化工部第三设计院（东华工程公司）、扬子石化公司
主要起草人：薛树森、韩玲、包义华协编单位：武进中南化工有限公司武进水质稳定剂厂
山东华特事业总公司
武进星火化工厂
术语、符号Www.bzxZ.net
循环冷却水处理
般规定
散开式系统设计
密闭式系统设计
阻垢和缓蚀
菌藻控制
清洗和预膜
旁流过滤水处理
补充水处理
排水处理
药剂储存、配制、投加
一般规定
缓蚀、阻垢剂配制与投加
液氯储存与投加
酸液储存与投加
监测、控制和化验
附录A
附录B
附录C
附录D
条文说明
水质分析项目表
水质分析数据校核
循环冷却水自然pH值及碱度计算式本规定用词说明
1总则
为了有效地控制循环冷却水引起的结垢，污垢和腐蚀，保证设备的换热效率和使用年限，使化工企业循环冷却水处理设计达到技术先进、经济合理，特制定本规定。1.0.2·本规定适用于化工企业新建、扩建、改建工程中间接换热的循环冷却水处理设计。
化工企业循环冷却水处理设计应符合安全生产、保护环境、节约能源和节约用水的要求，并便于施工、维修和操作管理。化工企业循环冷却水处理设计，应立足于国内技术条件1.0.4
和药剂供应情况，吸取国内外先进经验，积极采用新技术。1.0.5
化工企业循环冷却水处理设计，除按本规定执行外，尚应符合现行有关国家标准、规范及化工行业标准、规范。2术语、符号
2.1术语
2.l.1循环冷却水系统Recirculating cooling water system以水作为冷却介质，并循环运行的一种给水系统，由换热设备、冷却设备、水泵、管道及其它有关设施组成。2.1.2散开式系统Opensystem
指循环冷却水与空气直接接触冷却的循环冷却水系统。2.1.3密闭式系统Closed system指循环冷却水不与空气直接接触冷却的循环冷却水系统。2.I.4药剂 Chemicals
循环冷却水处理过程中所使用的各种化学品。2. 1. 5异养菌数 Count of heterotrophic bacteria按细菌平皿计数法计算出每毫升水中的异养菌个数。2.1.6粘泥Slime
指微生物及其分泌的粘液与其它有机和无机杂质混合在一起的粘浊物质。
2.1.7 粘泥量 Slime content
表示每立方米循环冷却水所含粘泥体积，以ml/m表示，其数值用生物过滤网法测定。
2.1.8污垢热阻值 Fouling resistance表示换热设备传热面上因沉积物而导致传热效率下降程度的数值，单位为m2·K/W。
2.1.9腐蚀率 Corrosion rate
以金属腐蚀失重而算得的平均腐蚀率，单位为mm/a。2.1.10
系统容积 System capacityvolume循环冷却水系统内所有水容积的总和。2.1.11：浓缩倍数Cycle of concentration循环冷却水溶盐浓度与补充水溶盐浓度的比值。2. 1.12
监测试片 Monitoring test coupon放置在监测换热设备或测试管道上监测腐蚀用的标准金属试片。
预膜Prefilrming
以加有预膜剂的水循环通过清洗后的换热设备，使设备金属表面形成均勾致密保护膜的过程。2.1.14
间接换热 Indirect heat exchange换热介质间间接接触的一一种热交换方式。旁流过滤水Side stream
从循环冷却水系统中分流并按要求进行过滤处理后再返回系统的部分水量。
2. 1. 16药剂允许停留时间 Permitted retention time of chemicals药剂在循环冷却水中的平均有效时间。2.1.17补充水量Amount of make up water用于补充循环冷却水系统在运行过程中所损失的水量。2.1.18
排污水量Amount of blowdown：在确定的浓缩倍数条件下，需要从循环冷却水系统中排放的水量。
热流密度Heatload intensity
换热设备单位传热面单位时间的传热量。以W/m2表示。所在条号
附录B
3.4.10 -3
3. 4. 10 -1.2、3
附录B
附录A
2.2符号
表2.2符号
阴离子浓度（【H*Imol/L）
进冷却塔空气量（ml/h）
系统首次加酸量（kg）
系统运行时加酸量（kg/h）
加酸浓度（mg/L）
阳离子浓度（[H*]mol/L）
酸的浓度（%）
空气含尘量（g/m2）
补充水悬浮物浓度（mg/L）
循环冷却水悬浮物浓度（mg/L)
滤后水悬浮物浓度（mg/L）
水质分析校核误差（%）
管内表面积（cm）
加氯量（kg/h）
系统首饮加药量（kg）
非氧化性杀生剂加药量（kg）
系统运行时加药量（kg/h）
所在条号
附录C
附录C
附录 C
3.1.8-2.3
附录C
5. 0. 6 - 1、2
5. 0. 4 -1、2
续表2.2
加药浓度（mg/L）
加氯浓度（mg/L)
非氧化性杀生剂加药浓度（mg/L）补充水硬度（mg/L）
系数（1/℃）
悬浮物沉降系数
循环冷却水碱度（mg/L）
循环冷却水加酸后达到pH调控值时的碱度（mg/L）补充水碱度(mg/L）
循环冷都水浓缩后达到自然plI值时的碱度（ng/L)污垢附着速度【mg／（cm2·30d）】(m·c·m)l
浓缩倍数
排污百分率（%）
蒸发百分率（%）
