基本信息
标准号：
GB 12380.1-1990
GB 12380.1-1990PN1.0MPa(10bar)凸面整体球墨铸铁管法兰
标准类别：国家标准(GB)
实施日期：1991-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：57.08 KB
相关标签：
法兰
整体
球墨铸铁
凸面
标准分类号
中标分类号：机械>>通用零部件>>J15管路附件
相关单位信息
标准简介
GB 12380.1-1990 PN1.0MPa(10bar)凸面整体球墨铸铁管法兰 GB12380.1-1990
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小：57.08 KB · rar
前往下载 →
💡
点击"前往下载"跳转网盘，直接保存文件
遇到问题？
标准内容

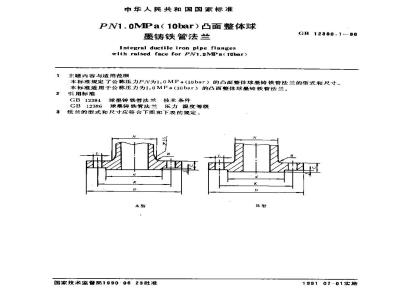

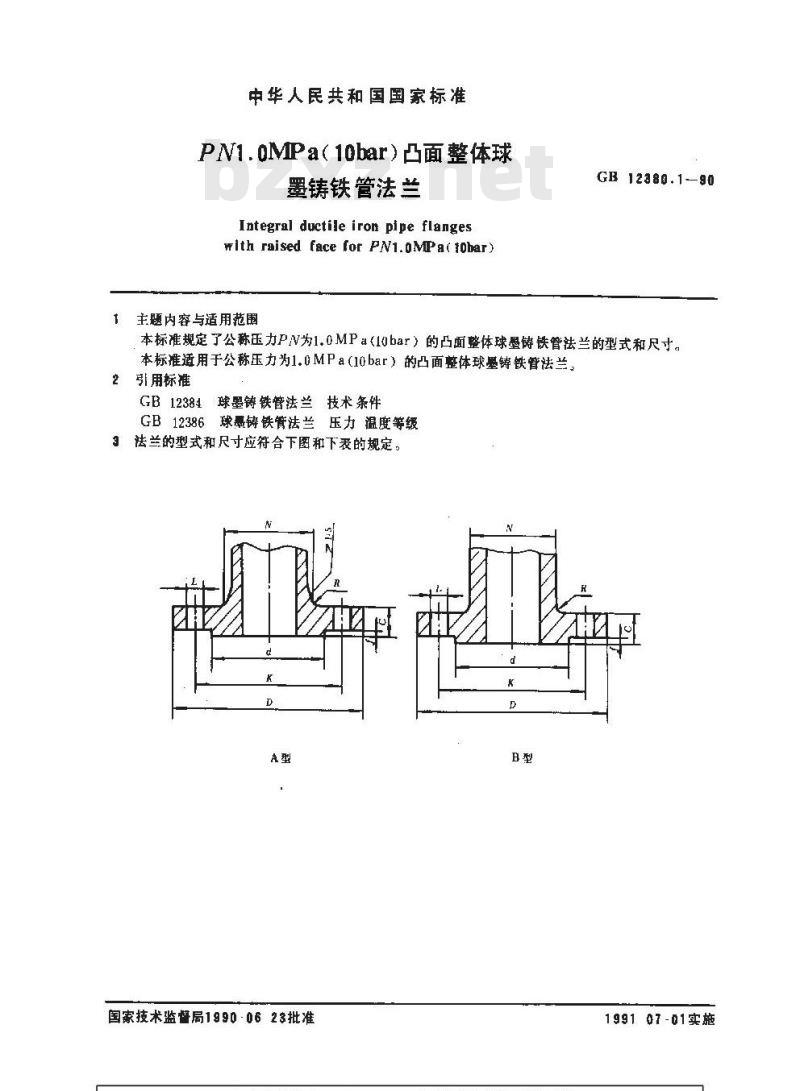

中华人民共和国国家标准
PN1.0MPa（10bar）凸面整体球
墨铸铁管法兰
Integral ductile iron pipe flangeswith raised face for PN1.oMPa( tobar)主题内容与适用范围
GB12380.1-90
本标准规定了公称压力PN为1.0MPa<10bar）的凸面整体球墨铸铁管法兰的型式和尺寸。本标准适用于公称压力为1.0MPa（10bar）的凸面整体球墨铸铁管法兰。引用标准

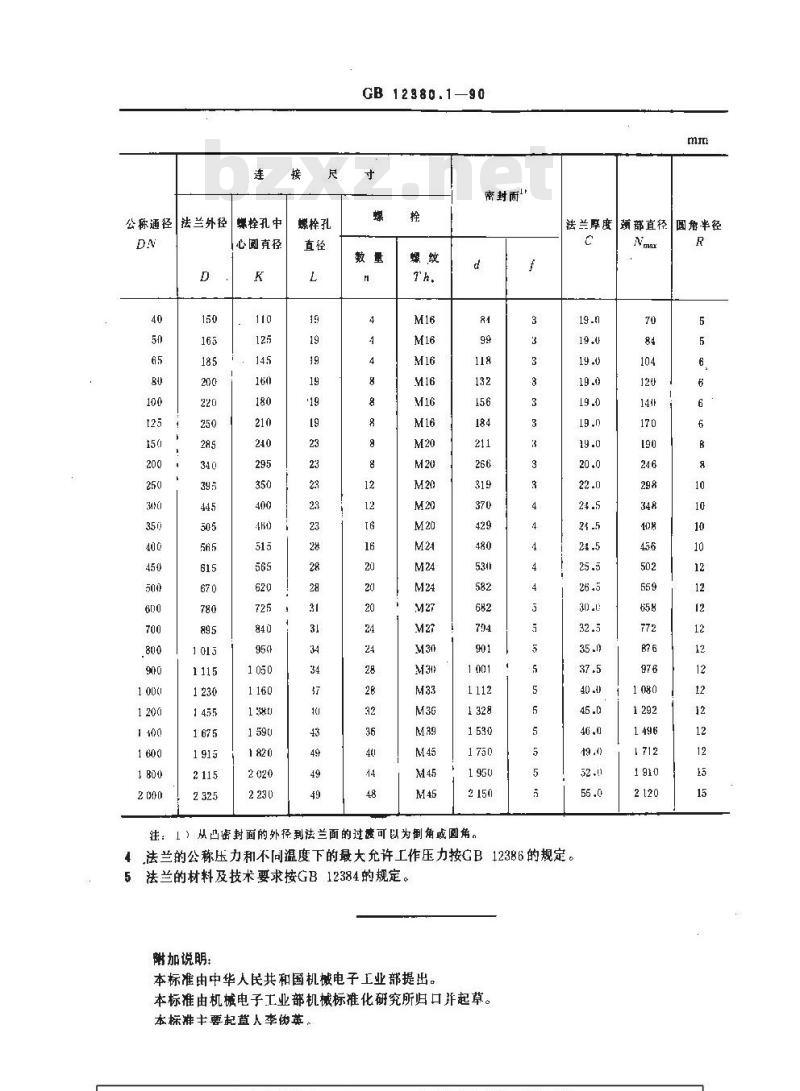

GB12384球墨铸铁管法兰技术条件GB12386球铸铁管法兰压力温度等级3法兰的型式和尺寸应符合下图和下表的规定。D
国家技术监督局1990-0623批准
199107-01实施
公称通径
法兰外径
螺栓孔中
心圆真径
螺栓孔
GB12380.1—90
密封面
注：1）从凸密封面的外径到法兰面的过囊可以为倒角或圆角。3
法兰厚度
4法兰的公称压力和不同温度下的最大允许工作压力按GB12386的规定。法兰的材料及技术要求按GB12384的规定。5
谢加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口并起草。本探准丰要起人李伪英。
..com颈部直径
圆角半径
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
