GB 3297-1982 日用陶瓷器釉面维氏硬度测定方法 GB3297-1982 标准下载解压密码：www.bzxz.net

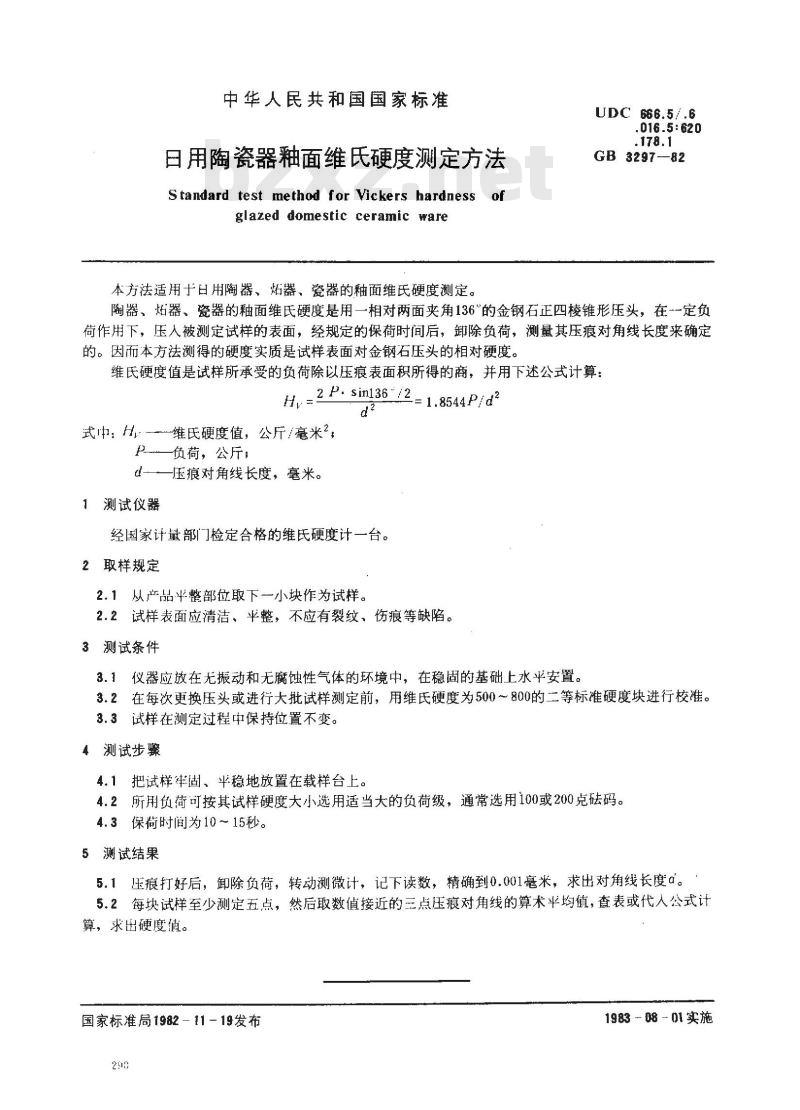

中华人民共和国国家标准此内容来自标准下载网
日用陶瓷器釉面维氏硬度测定方法Standard test method for Vickers hardness ofglazed domestic ceramic ware本方法适用于日用陶器、器、瓷器的釉面维氏硬度测定。UDC 666.5/.6
.016.5:620
.178.1
GB 3297--82
陶器、器、瓷器的釉面维氏硬度是用一相对两面夹角136“的金钢石正四棱锥形压头，在-一定负荷作用下，压人被测定试样的表面，经规定的保荷时间后，卸除负荷，测量其压痕对角线长度来确定的。因而本方法测得的硬度实质是试样表面对金钢石压头的相对硬度。维氏硬度值是试样所承受的负荷除以压痕表面积所得的商，并用下述公式计算：Hμ=2 P. sim136/2=1.8544P/deQ
式中：H.—维氏硬度值，公斤/毫米?，P负荷，公斤；
l-—压痕对角线长度，毫米。
1测试仪器
经国家计量部门检定合格的维氏硬度计一台。2取样规定
2.1从产品半整部位取下一小块作为试样。2.2试样表面应清洁、平整，不应有裂纹、伤痕等缺陷。3测试条件
3.1仪器应放在无振动和无腐蚀性气体的环境中，在稳固的基础上水平安置。3.2在每次更换压头或进行大批试样测定前，用维氏硬度为500～800的二等标准硬度块进行校准。3.3试样在测定过程中保持位置不变。4测试步骤
4.1把试样牢固、半稳地放置在载样台上。4.2所用负荷可按其试样硬度大小选用适当大的负荷级，通常选用100或200克码。4.3保荷时间为10～15秒。
5测试结果
5.1压痕打好后，卸除负荷，转动测微计，记下读数，精确到0.001毫米，求出对角线长度d。5.2每块试样至少测定五点，然后取数值接近的三点压痕对角线的算术平均值，查表或代人公式计算，求出硬度值。
国家标准局1982-11-19发布
1983-08-01实施

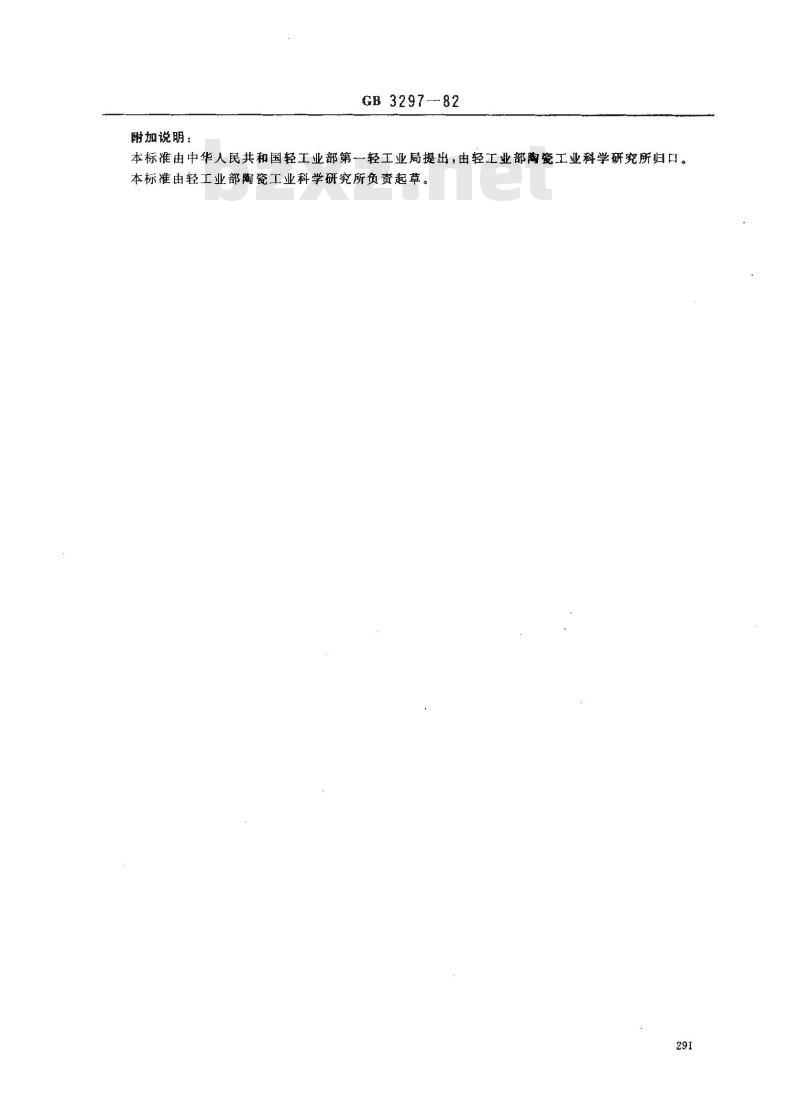

附加说明：
GB3297-82
本标准由中华人民共和国轻工业部第一轻工业局提出，由轻工业部陶瓷工业科学研究所归口。本标雄由轻工业部陶瓷工业科学研究所负责起草。291
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
