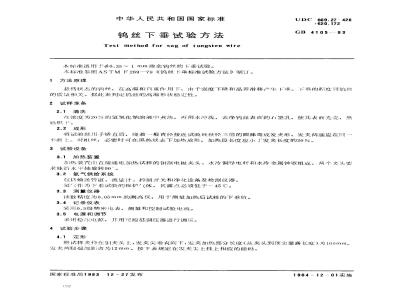

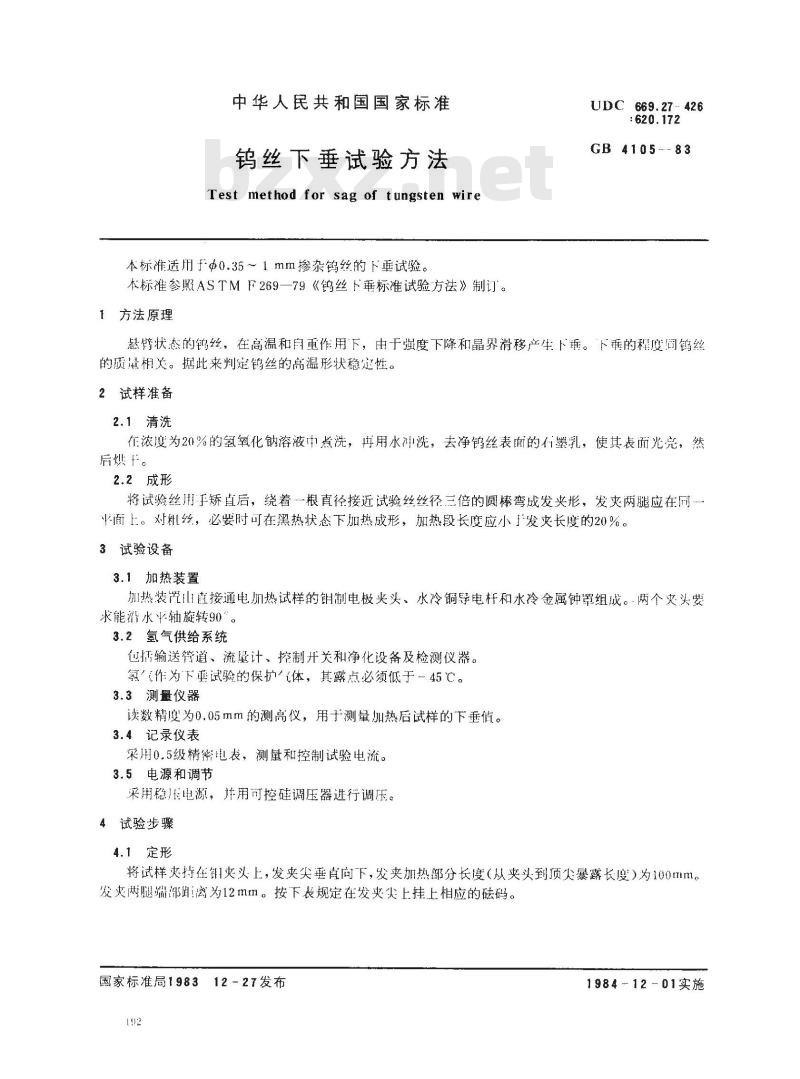

中华人民共和国国家标准
钨丝下垂试验方法
Test method for sag of tungsten wire本标准适用于中0.35～1mm掺杂钨丝的下垂试验。本标准参照ASTMF269—79《钨丝下垂标准试验方法》制订。1方法原理
UDC 669.27-426
GB 4105.-- 83
慰臂状态的钨丝，在高温和自重作用下，由于强度下降和晶界滑移产生下垂。下垂的程度同钨丝的质量相关。据此来判定钨丝的高温形状稳定性。2试样准备
2.1清洗
在浓度为20%的氢氧化钠溶液中点洗，再用水冲洗，去净钨丝表面的有馨乳，使其表而光完，然后烘。
2.2成形
将试验丝用于矫直后，绕着一根直径接近试验丝丝径三倍的圆棒弯成发夹形，发夹两腿应在同面上。对料丝，必要时可在黑热状态下加热成形，加热段长度应小于发夹长度的20%。3试验设备
3.1加热装置
加热装置山直接通电加热试样的钥制电极夹头、水冷铜导电杆和水冷金属钟罩组成。两个灾头要求能沿水平轴旋转90\。
3.2氢气供给系统
他括输送管道、流量计、控制开关和净化设备及检测仪器。氧作为下垂试验的保护体，其露点必须低于一45℃。3.3测量仪器
读数精度为0.05mm的测高仪，用于测量加热后试样的下垂值。3.4记录仪表
采用0.5级精密电表，测量和控制试验电流。3.5电源和调节
采用稳长电源，并用可控硅调压器进行调压。4试验步骤
4.1定形
将试样夹持在钾夹头上，发夹尖垂直向下，发夹加热部分长度（从夹头到顶尖暴露长度）为100mm。发夹两腿端部距i离为12mm。按下表规定在发夹尖上挂上相应的磁码。312-27发布
国家标准局1983
1984-12-01实施

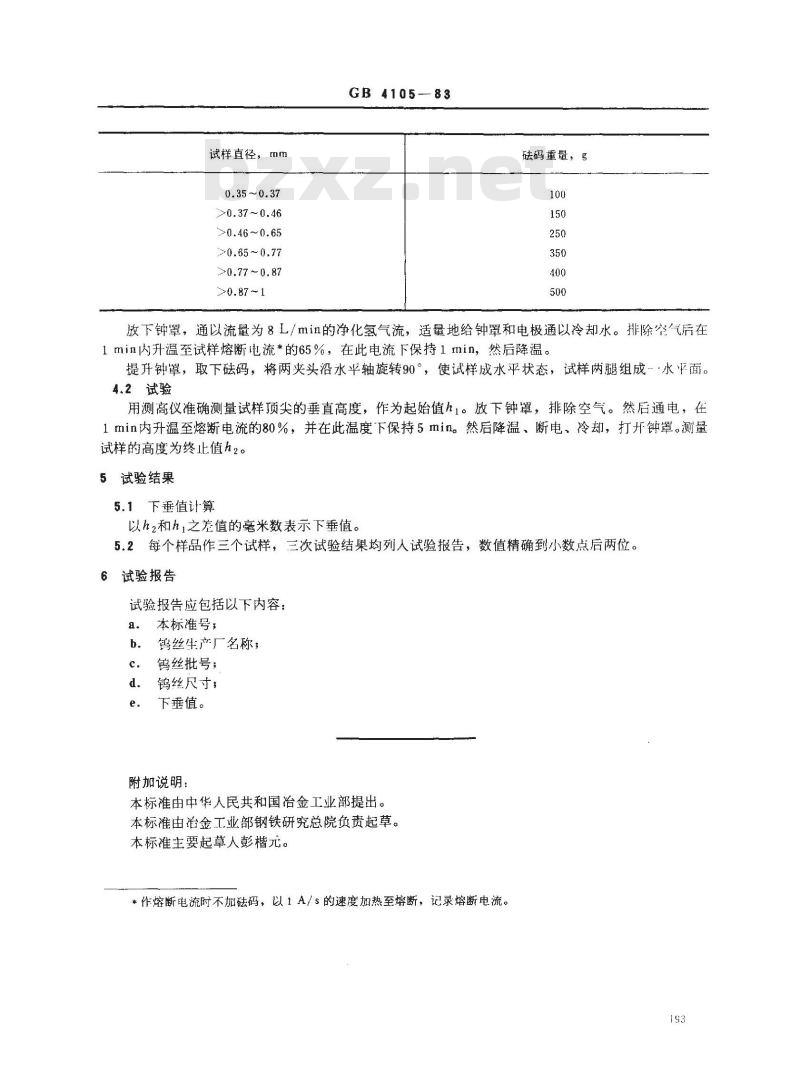

试样直径，mm
0.35~0.37
>0.37 ~0.46
>0.46~0.65
>0.65~0.77www.bzxz.net
>0.77 ~ 0. 87
GB4105-83
码重量，g
放下钟罩，通以流量为8L/min的净化氢气流，适量地给钟罩和电极通以冷却水。排除牢气后在1min内升温至试样熔断电流*的65%，在此电流下保持1min，然后降温。提升钟罩，取下码，将两夹头沿水平轴旋转90°，使试样成水平状态，试样两腿组成·水平面。4.2试验
用测高仪准确测量试样顶尖的垂直高度，作为起始值h1。放下钟罩，排除空气。然后通电，在1min内升温至熔断电流的80%，并在此温度下保持5min。然后降温、断电、冷却，打开钟罩。测量试样的高度为终止值h2。
5试验结果
5.1下垂值计算
以h2和1之差值的毫米数表示下垂值。5.2每个样品作三个试样，三次试验结果均列人试验报告，数值精确到小数点后两位。6试验报告
试验报告应包括以下内容：
本标准号：
钨丝生产厂名称，
钨丝批号：
钨丝尺寸，
下垂值。
附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由治金工业部钢铁研究总院负责起草。本标准主要起草人彭楷元。
*作熔断电流时不加码，以1A/s的速度加热至熔断，记录熔断电流。193
