GB/T 14367-2006声学 噪声源声功率级的测定 基础标准使用指南

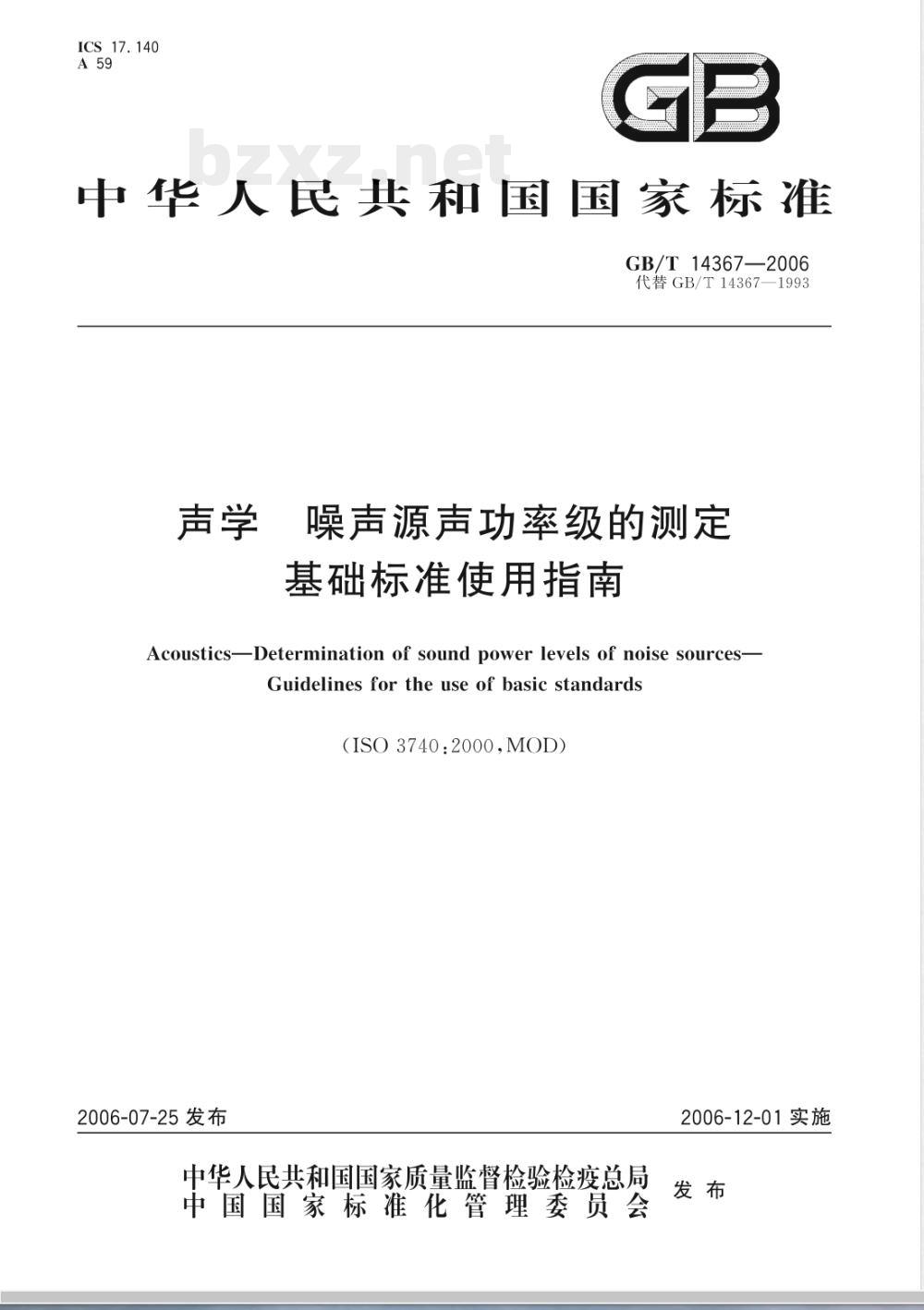

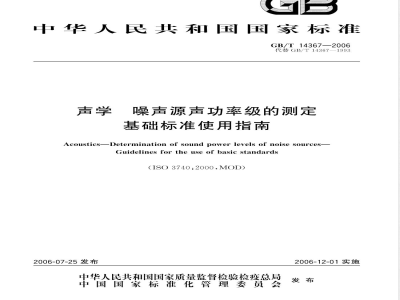

ICS17.140
中华人民共和国国家标准
GB/T14367—2006
代替GB/T14367—1993
噪声源声功率级的测定
基础标准使用指南
Acoustics-Determination of soundpower levelsof noise sources-Guidelinesfortheuseofbasicstandards（(ISO3740:2000.MOD）
2006-07-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施

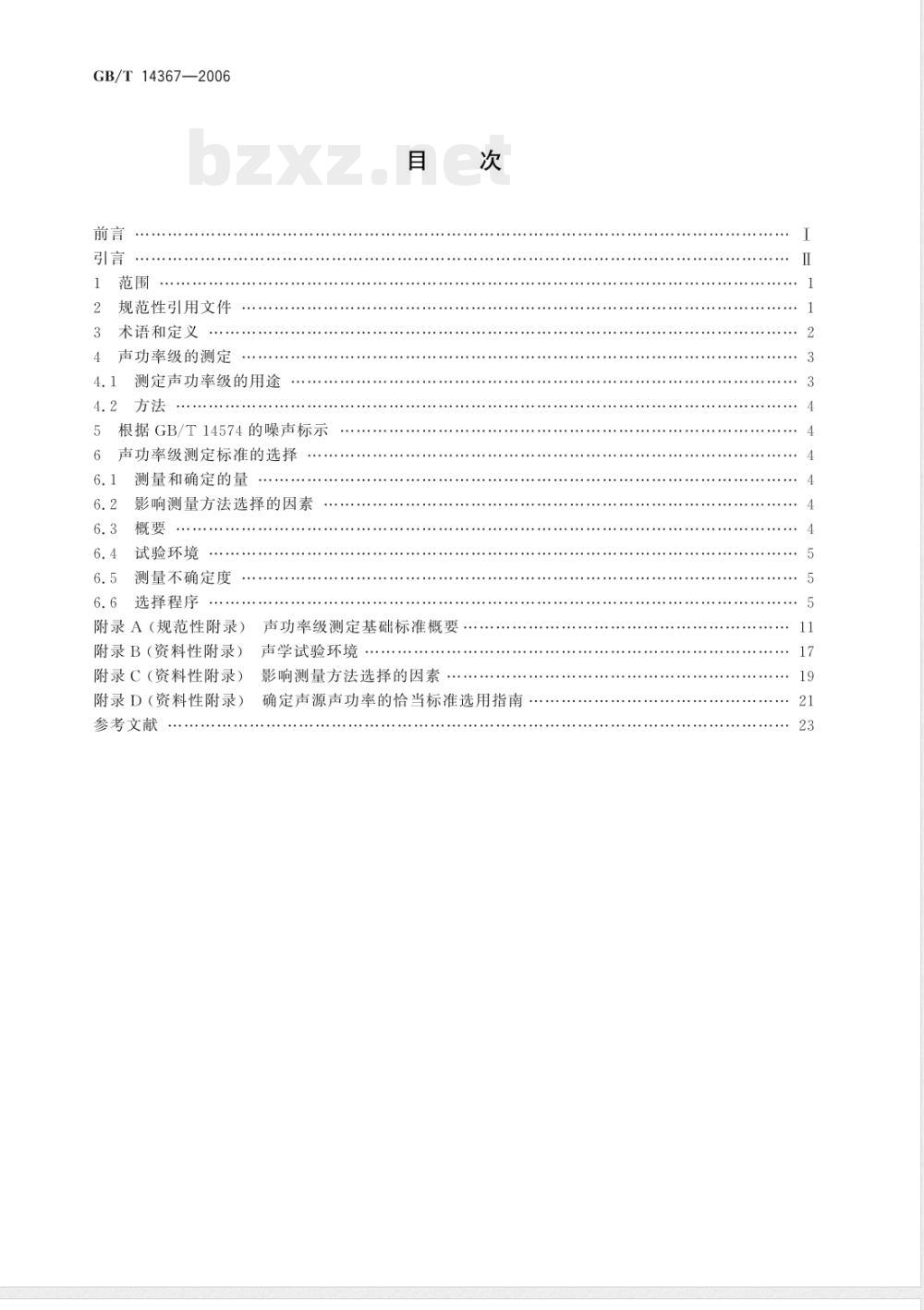

GB/T14367—2006
规范性引用文件
术语和定义
声功率级的测定
测定声功率级的用途
根据GB/T14574的噪声标示
声功率级测定标准的选择
测量和确定的量
影响测量方法选择的因素
试验环境
测量不确定度
选择程序
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
参考文献
声功率级测定基础标准概要
声学试验环境
影响测量方法选择的因素
确定声源声功率的恰当标准选用指南11
GB/T14367—2006

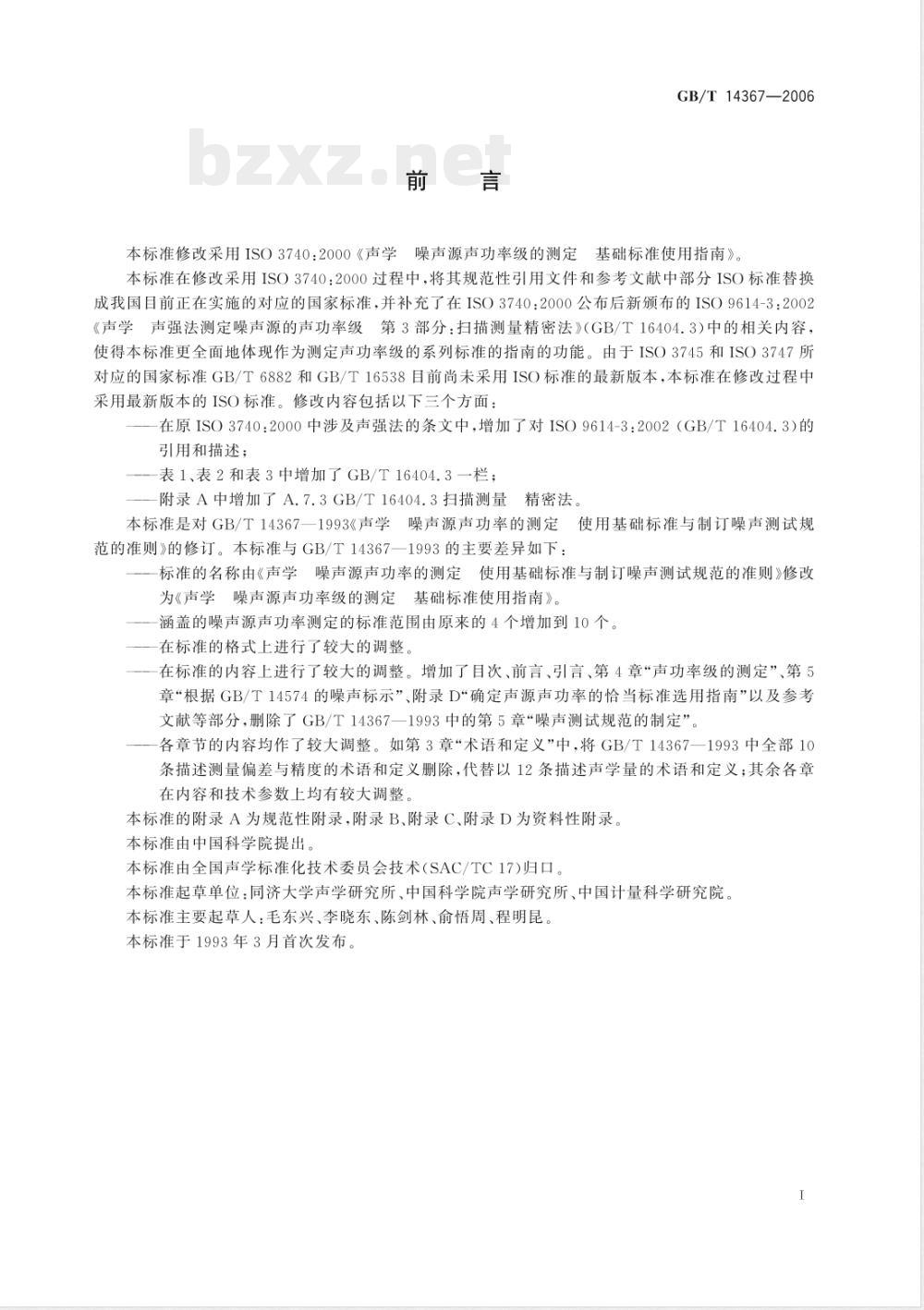

本标准修改采用ISO3740：2000《声学噪声源声功率级的测定基础标准使用指南》。本标准在修改采用ISO3740：2000过程中，将其规范性引用文件和参考文献中部分ISO标准替换成我国目前正在实施的对应的国家标准，并补充了在ISO3740：2000公布后新颁布的ISO9614-3：2002《声学声强法测定噪声源的声功率级第3部分：扫描测量精密法》（GB/T16404.3）中的相关内容，使得本标准更全面地体现作为测定声功率级的系列标准的指南的功能。由于ISO3745和ISO3747所对应的国家标准GB/T6882和GB/T16538目前尚未采用ISO标准的最新版本，本标准在修改过程中采用最新版本的ISO标准。修改内容包括以下三个方面：在原ISO3740：2000中涉及声强法的条文中，增加了对ISO9614-3：2002（GB/T16404.3）的引用和描述；
表1、表2和表3中增加了GB/T16404.3一栏：附录A中增加了A.7.3GB/T16404.3扫描测量精密法。本标准是对GB/T14367一1993《声学噪声源声功率的测定使用基础标准与制订噪声测试规范的准则》的修订。本标准与GB/T14367—1993的主要差异如下：一标准的名称由《声学噪声源声功率的测定使用基础标准与制订噪声测试规范的准则》修改为《声学噪声源声功率级的测定基础标准使用指南》。涵盖的噪声源声功率测定的标准范围由原来的4个增加到10个。在标准的格式上进行了较大的调整。一在标准的内容上进行了较大的调整。增加了目次、前言、引言、第4章“声功率级的测定”、第5章“根据GB/T14574的噪声标示”、附录D\确定声源声功率的恰当标准选用指南”以及参考文献等部分，删除了GB/T14367一1993中的第5章“噪声测试规范的制定”。各章节的内容均作了较大调整。如第3章“术语和定义\中，将GB/T14367一1993中全部10条描述测量偏差与精度的术语和定义删除，代替以12条描述声学量的术语和定义；其余各章在内容和技术参数上均有较大调整本标准的附录A为规范性附录，附录B、附录C、附录D为资料性附录。本标准由中国科学院提出。
本标准由全国声学标准化技术委员会技术（SAC/TC17)归口。本标准起草单位：同济大学声学研究所、中国科学院声学研究所、中国计量科学研究院本标准主要起草人：毛东兴、李晓东、陈剑林、俞悟周、程明昆。本标准于1993年3月首次发布。
GB/T14367—2006

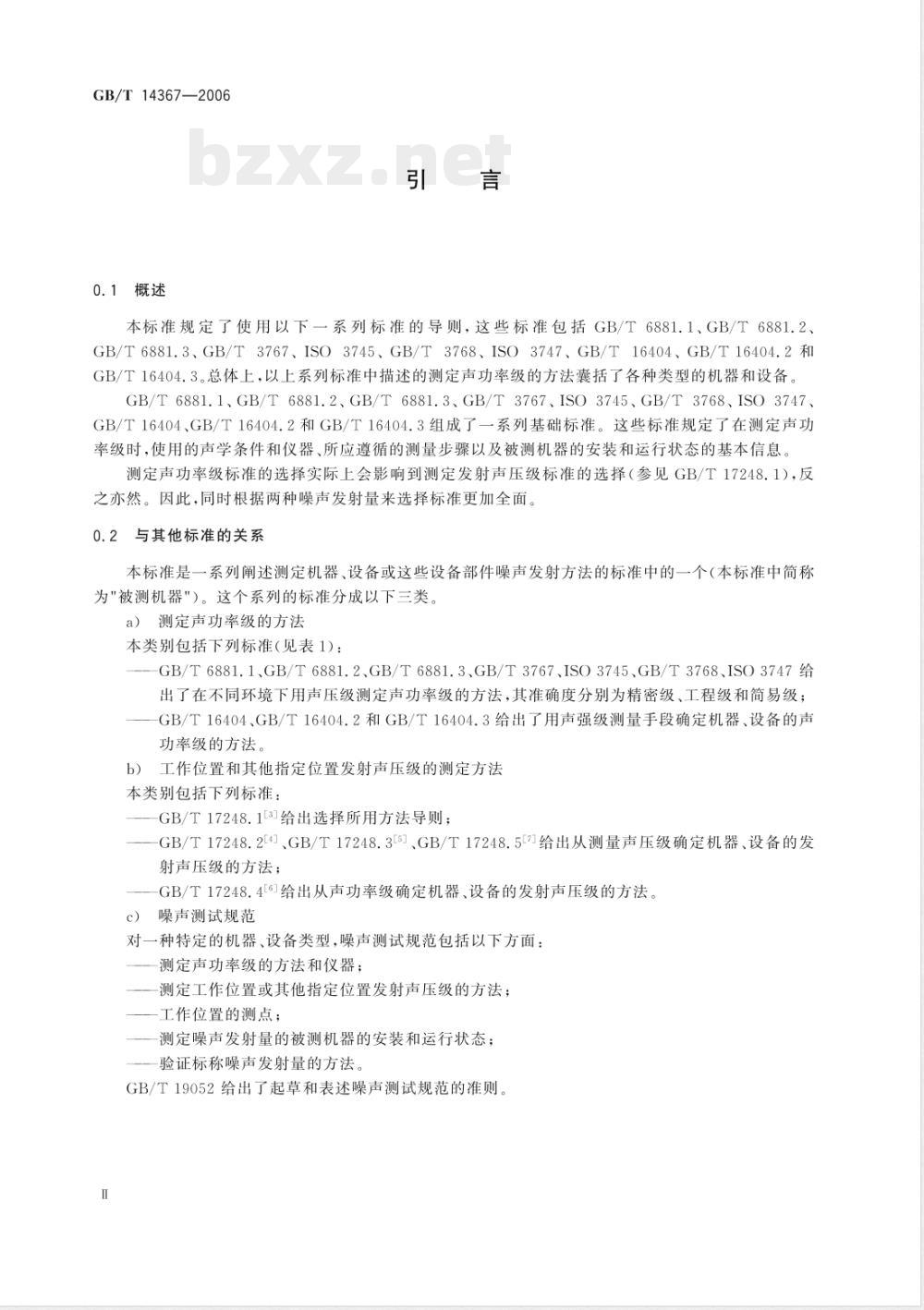

0.1概述
本标准规定了使用以下一系列标准的导则，这些标准包括GB/T6881.1、GB/T6881.2、GB/T6881.3、GB/T3767、ISO3745、GB/T3768、ISO3747、GB/T16404、GB/T16404.2和GB/T16404.3。总体上，以上系列标准中描述的测定声功率级的方法囊括了各种类型的机器和设备。GB/T6881.1、GB/T6881.2、GB/T6881.3、GB/T3767、ISO3745、GB/T3768、ISO3747、GB/T16404、GB/T16404.2和GB/T16404.3组成了一系列基础标准。这些标准规定了在测定声功率级时，使用的声学条件和仪器、所应遵循的测量步骤以及被测机器的安装和运行状态的基本信息测定声功率级标准的选择实际上会影响到测定发射声压级标准的选择（参见GB/T17248.1），反之亦然。因此，同时根据两种噪声发射量来选择标准更加全面。0.2与其他标准的关系
本标准是一系列阐述测定机器、设备或这些设备部件噪声发射方法的标准中的一个（本标准中简称为\被测机器“）。这个系列的标准分成以下三类a）测定声功率级的方法
本类别包括下列标准（见表1)：GB/T6881.1、GB/T6881.2、GB/T6881.3、GB/T3767、ISO3745、GB/T3768、ISO3747给出了在不同环境下用声压级测定声功率级的方法，其准确度分别为精密级、工程级和简易级：GB/T16404.GB/T16404.2和GB/T16404.3给出了用声强级测量手段确定机器、设备的声功率级的方法
b）工作位置和其他指定位置发射声压级的测定方法本类别包括下列标准：
GB/T17248.13给出选择所用方法导则：GB/T17248.2[+、GB/T17248.3L7，GB/T17248.5[71给出从测量声压级确定机器、设备的发射声压级的方法；
GB/T17248.4[}给出从声功率级确定机器、设备的发射声压级的方法。）噪声测试规范
对一种特定的机器、设备类型，噪声测试规范包括以下方面：测定声功率级的方法和仪器；
测定工作位置或其他指定位置发射声压级的方法：工作位置的测点：
测定噪声发射量的被测机器的安装和运行状态；一验证标称噪声发射量的方法。GB/T19052给出了起草和表述噪声测试规范的准则。1范围

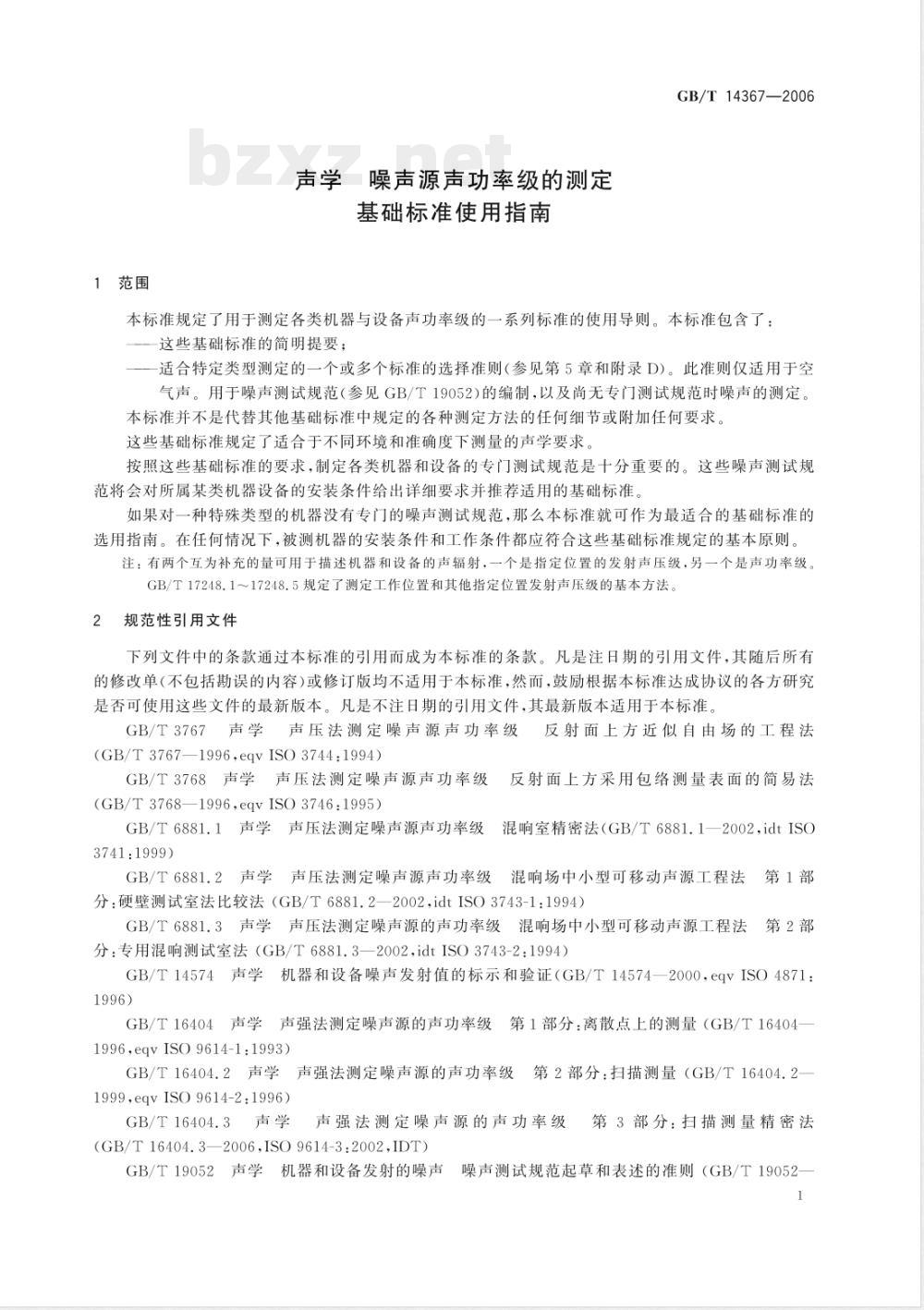

声学噪声源声功率级的测定
基础标准使用指南
GB/T14367—2006
本标准规定了用于测定各类机器与设备声功率级的一系列标准的使用导则。本标准包含了：这些基础标准的简明提要；
适合特定类型测定的一个或多个标准的选择准则（参见第5章和附录D）。此准则仅适用于空气声。用于噪声测试规范（参见GB/T19052）的编制，以及尚无专门测试规范时噪声的测定。本标准并不是代替其他基础标准中规定的各种测定方法的任何细节或附加任何要求。这些基础标准规定了适合于不同环境和准确度下测量的声学要求。按照这些基础标准的要求，制定各类机器和设备的专门测试规范是十分重要的。这些噪声测试规范将会对所属某类机器设备的安装条件给出详细要求并推荐适用的基础标准如果对一种特殊类型的机器没有专门的噪声测试规范，那么本标准就可作为最适合的基础标准的选用指南。在任何情况下，被测机器的安装条件和工作条件都应符合这些基础标准规定的基本原则。注，有两个互为补充的量可用于描述机器和设备的声辐射，一个是指定位置的发射声压级，另一个是声功率级。GB/T17248.1~17248.5规定了测定工作位置和其他指定位置发射声压级的基本方法。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用手本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3767声学声压法测定噪声源声功率级反射面上方近似自由场的工程法(GB/T37671996.eqvISO3744:1994)GB/T3768声学声压法测定噪声源声功率级(GB/T3768—1996,eqvISO3746:1995)反射面上方采用包络测量表面的简易法GB/T6881.1声学声压法测定噪声源声功率级混响室精密法（GB/T6881.12002.idtISC3741:1999）
GB/T6881.2声学声压法测定噪声源声功率级混响场中小型可移动声源工程法第1部
分：硬壁测试室法比较法（GB/T6881.22002.idtISO3743-1：1994）GB/T6881.3声学声压法测定噪声源的声功率级混响场中小型可移动声源工程法分：专用混响测试室法（GB/T6881.3—2002.idtISO3743-2：1994）第2部
机器和设备噪声发射值的标示和验证（GB/T14574—2000，eqvISO4871：GB/T14574
GB/T16404
声强法测定噪声源的声功率级第1部分：离散点上的测量（GB/T164041996.eqvISO9614-1:1993)
GB/T16404.2声学
声强法测定噪声源的声功率级第2部分：扫描测量（GB/T16404.2-一1999,eqvISO9614-2:1996)
GB/T16404.3声学
声强法测定噪声源的声功率级第3部分：扫描测量精密法（GB/T16404.32006,ISO9614-3:2002.IDT)GB/T19052声学机器和设备发射的噪声噪声测试规范起草和表述的准则（GB/T190521
GB/T14367—2006
2003.ISO12001:1996.IDT)
IEC61672-1
声级计第1部分：规范
电声学
消声室和半消声室精密法
ISO3745声学
声压法测定噪声源声功率级
ISO3747
术语和定义
声压法测定噪声源声功率级
下列术语和定义适用于本标准。noiseemission
噪声发射
现场比较法
在指定运行和安装条件下确定声源（被测机器）辐射的空气声。注：噪声发射值可以包含在产品标牌和/或产品说明书中。基本的噪声发射量即为声源本身的声功率级与声源附近工作位置和/或其他指定位置的发射声压级。3.2
声功率
soundpower
单位时间内通过某一面积的声能。单位为瓦（W）。通常以W表示。3.3
声功率级
sound power level
声功率与基准声功率之比的以10为底的对数，单位为贝[尔](B)。但通常用分贝（dB)为单位，基准声功率必须指明。基准声功率为1pW（10-12W）。注：必须标明所采用的频率计权或频带宽度，如A计权声功率级（LwA）。3.4
声压级
sound pressurelevel
声压有效值平方（p）与基准声压平方（p）之比的以10为底的对数乘以10，单位为分贝（dB）。基准声压p。为20μPa。
注：必须标明所采用的频率计权或频带宽度，以及时间计权（S、F或1.参见IEC61672-1)。3.5
时间平均声压级
time-averaged sound pressure level在测量时间T内，一个随时间变化的噪声信号的均方声压等于同一时间内的连续稳态声的声压平方，则连续稳态声的声压级即为时间平均声压级，单位为分贝（dB)。以式（1)表示：1rpd
Lag = 10lg[引。
注1：A计权时间平均声压级用LpAr表示，可简写为LpA。其测量仪器应符合IEC61672-1的要求，注2：一般来说，因为时间平均声压级必需在某一测量时间间隔上测定，所以脚标中的“eg和“T\常省略3.6
声能级
sound energy level
.（1)
被测声源所辐射的单次猝发声或瞬态声的能量E（单位为焦耳）与基准声能量E［E。=1pJ（10-1J)之比的以10为底的对数乘以10单位为分贝（dB）。以式（2)表示：L,=10lg(E/E,)
注：频率计权或所采用的频带宽度应标明。2
单一事件声压级
single-eventsoundpressurelevelLp-ls
GB/T14367—2006
规定持续时间T（或规定测量时间T）的独立单一事件的时间积分归一声压级（其中归一时间T。=1s)，单位为分贝(dB)。以式（3)表示：『d=+101g[
Lp.1, = 1olg
TJ。p
sound intensity
某一点上声压与相应质点振动速度的乘积。注：声强为失量。
backgroundnoise
背景噪声
来源于除被测声源以外的所有噪声。注：背景噪声的来源包括空气声、结构振动声以及设备电噪声3.10
backgroundnoise level
背景噪声级
被测声源未运行时测得的声压级，单位为分贝（dB）。3.11
背景噪声修正
backgroundnoisecorrection
背景噪声对表面声压级影响的修正量，单位为分贝（dB)。注1：K，与额率有关，
注2：A计权的修正系数表示为KLA。3.12
环境修正
environmentalcorrection
测量环境的声反射和吸收对表面声压级影响的修正量，单位为分贝（dB）。注1：K，与额率有关
注2：A计权的修正表示为KzA。
注3：K：用于GB/T3767、GB/T3768和ISO3745系列中的包络测量表面4
声功率级的测定
测定声功率级的用途
（3）
在机器和设备的噪声控制中，相关各方（包括机器或设备的制造方，安装方以及使用方）必须进行声学信息的有效交流。这些声学信息通过测量得到。只有在规定测量条件下，得到明确的声学量，并采用标准的测量仪器所测定的结果才是有效的。声功率级有如下不同的用途：
规定条件下辐射噪声的标示（参见第5章）：噪声标示值的验证；
各种型号和尺寸的机器辐射噪声的比较；与购买合同或规范中规定的噪声限值的比较；3
GB/T14367—2006
降低机器噪声辐射的工程项目；一工作场所噪声级的预测；
一建立一系列从用户到供应商的要求和/或详尽制定引用标准方法的合同：一声源特性的表征和描述。
根据任一基础标准测定的声功率级的数据与得到数据的环境或机器及设备的安装环境基本上无关。这正是用声功率级表征各种类型机器和设备噪声辐射的一个原因。4.2方法
在GB/T6881系列、ISO3745.GB/T3767.GB/T3768、ISO3747和GB/T16404系列中确定机器或设备声功率级的两个原则是：一在强反射环境中空间均方声压的确定（在混响场中测量）：用包络面测量声源辐射声能量流的确定（在自由场，或一个反射面上方的半自由场，或一个反射面上方的近似自由场中测量）。通过测量声压级和声强级两个基本参量来确定机器或设备的声功率级。GB/T6881系列、ISO3745.GB/T3767、GB/T3768、1SO3747中共有7个标准描述了在不同的测量环境下，由测得的声压级确定声功率级的方法。GB/T16404、GB/T16404.2和GB/T16404.3规定了由测量被测机器附近的声强确定声功率级的方法。5根据GB/T14574的噪声标示
机器和设备制造商采用由本标准描述的某种方法得到的声功率级以及相应的不确定度两个量，根据GB/T14574的要求对噪声源进行噪声标示。不确定度的值一般在相应的噪声测量规范中给出。如果没有指定的噪声测试标准，可以采用GB/T14574—2000附录A中给出的值。6声功率级测定标准的选择
6.1测量和确定的量
由测量声压级确定声功率级的方法在GB/T6881.1~6881.3、ISO3745、GB/T3767、GB/T3768、ISO3747中规定。由测量声强级确定声功率级的方法在GB/T16404，GB/T16404.2和GB/T16404.3中规定。
这些声级值可以是时间平均值、频率计权值、频带噪声值或时间计权值。优先采用的频率计权是A计权。
6.2影响测量方法选择的因素
从这一系列标准中选择恰当的测量标准应考虑以下因素：所要求准确度的等级（参见GB/T17248.1L3中的定义）；a）
机器或设备的尺寸和可运输性，影响到将其置于声学实验室进行噪声测量的可行性可供测量的测试环境；
背景噪声级：
声源所产生的噪声特征（如宽带、窄带、离散频率、稳态、非稳态、脉冲）；可供测量的声学仪器；
所要求的声功率级的种类（频率计权或频带值，频率范围)；g）
h）其他所期望的声学信息（如声源的指向性、瞬时辐射图案）。注1：以噪声标示为目的，优先选择的准确度等级是工程级（2级）。注2：相同级别下所有标准具有同样的准确度，6.3概要
表1给出GB/T6881系列、ISO3745、GB/T3767、GB/T3768、ISO3747和GB/T16404、GB/T16404.2、GB/T16404.3的总览。附录A给出这些标准的概要6.4试验环境
GB/T14367—2006
附录B给出GB/T6881系列、ISO3745、GB/T3767、GB/T3768、ISO3747和GB/T16404、GB/T16404.2中涉及的不同试验环境，6.5
测量不确定度
表2给出了根据标准中的测试方法测定声功率级时，用标准偏差的最大值表示的测量不确定度。它们反应的是测量不确定度的累积效应，而不包括每次试验由于其他原因引起的声功率级变化（如改变被测机器的安装与运行条件）。而且，表2所给的标准偏差包括了诸如不同的频率成分、不同指向性特征等一些声源参数的变化。对于特定机器系列，声源参数值的变化范围应该较小。因此，对特定机器系列的测量，标准偏差小于表2给出的值。在制定一个噪声测试规范时，推荐进行相关机器系列的实验室比对试验，以确定相关的标准偏差（详见ISO5725-2E113）。
选择程序
表1总结了基础标准的适用性，表2给出了根据这些标准测定声功率级时的不确定度。噪声测量的目的决定了所要求准确度等级表3列出了选择试验方法的影响因素。在附录C中给出了附加信息，表3和附录D给出了标准的选择指导。
试验环境
试验环境适宜判
声源体积
声源的噪声特性
背最声的限制
GB/T6881.1
精密级
混响室
合格的试验
室体积和配
确时间
小手实骏室
稳定，宽带，
牵带或离最
Ki≤o.sdB
确定机器与设备声功率级的国家标准一览表声
1SO3747
GB/T6881.2GB/T6881.3
GB/T3767
1503745
GB/T3768
工程级或
工程级。
工程级
工程缓
精密级
前易级
简易暖
个反射面
现场的近组
硬壁案
体积≥40m
吸声票数
小于实验室
任意，但没
有摄立猝发
Ki≤I3dB
专用混响测
70m≤体
积≤300m
小于实验室
任意，但没
有教立弊发
K≤2dB
上方的近款
自由场
K≤2dB
无限制，
仅由可得到
的测试环境
K,≤1.3dB
消声、半消
特殊要求
特征尺寸小
于测量半径
的一半
Ki≤0.5dB
无特殊实验
无限制，
仅由可得到
的渊试环境
鼠响场符合
规定要求
特殊要求
无制，
仅由可得到
的测环境
稳定，宽带，
案带或高敬
K,≤1.dB
GB/T16404
精密工程级或
酶易缓
对以下方前有待
殊要求：
外部无关声强：
风，气流，振动，
温度：
周围环境构造
无限制
时域稳定的宽
带，窄带或离散
声级：由仪券动
态范国决定，
般-10d
变化范期：对声
场指标F1有待
殊要求
市强法
GB/T16404.2
工程级或
葡剪缓
对以下方面有特
殊要求：
外都无关声强：
风，气流，动
摄痰，
周环境构造
无限制
时或稳定的觉
营，室带或离散
声级，由仪器动
态范国决定
变化范围，对重
复性检测F1有
特殊要求
GB/T16404.3
精密级
对以下方面有特
殊要求
外部无关声强；
风，气流，报动，
盈度，
周围环境构造
无限制
时域稳定的宽
带，牵带或离散
声线：由仅器动
态范国决定，
般-10
变化题，对声
场指标F有特
妹要求
GB/T14367-2006
GB/T6881.1
替静密级
\）声缓计.b)积。
a>1载
分市级计，c)带
b)1级
通滤波器，d)声
e>1级
校准器.e)声强
可获得的声功率
其他附加信息
A计权、1/3
借频程或倍
其他额率计
权声功率段
GB/T6881.2GB/T6881.3
工程级
a)1级
b）1级
e）1级
d)1级
工程级
a)1级
b)1级
d）1级
A计权.借
A计权，倍
其他频率计
权声功率级
其继额率计
权声功率级
GB/T3767
工程缓
a>1级
d)1线
A计权、1/3
借频程或信
表1(续）
1SO3745
精密级
a)1级
b）1级
e)1锐
d)1级
A针权、1/3
信频程或倍
随时向变化的指向性和声
压级，单一事件声压级：其
他计权声动率线
声能量级
准确度分级：精密级=1线，工程级一2级：简易级=3级。b
GB/T3768
简易级
a)1级
6）1级
e)1级
d)1级
A计权
随时间变化
的声压级
K：为环境修正系数（参见3.12)K，为骨景噪声修正累数（参见3,H1)至少符合标准级别：a）
IEC61672-1-
TEC61672-1.c)
IEC-61260.
根据测量方法的准确度级别（1级为精密和工程级，2级为简易级），TSO3747
工程级或
简易级
）1线
6)1级
d)1级
再借额程得
到的A计权
随时间变化
的声压级
GB/T16404
精密工程级或
高易级：
）1级或2线：
规带（1/3倍赖
程50Hz6300
Hx)A计权.1/3
倍频程或信频
程，准确度由声
场指标决定
正的和/或负的
部分声功率集中
IEC60942，e)1EC61043
市强法
GB/T16404.2
工程级或
简易级
e)1级或2级
暴带（1/3倍频
程50H2~6300
Hz)A计权，1/3
赖程或倍频
程，准确度由声
场指标决定
GB/T 16404.3
精密级
e）1级或2线：
频带（1/3倍频
程、50Hz~6.300
Hz)A计权、1/3
倍频程或替频
程，准确度由声
场指标决定
GB/T14367—2006
A计权
倍规程/Hz
1000~4000
1/3倍频程/Hz
100160
200~315
400~630
800~5:000
6 300~10:000
声功率级测定的不确定度（用再现性标准偏差的最大值表示）GB/T
1S03747
ISO 3745ISO 3745
请声室
简易缓
半清声室
工程级
精密级
工程级
3(若 K≤5 dB)
4(若54(若K≤SdB)
s(若5在相关频率范国内，噪声源发射的操声频谱相对“平坦”A计权(倍要程，63Hz~4000Hz,或1/3倍数程，50Hz~6300Hz)，噪声发射包合是著离散题率特征的噪声罩d
般使用于室外测量，许多割试室在这个题带不符合要求。仅对1/3倍频程的6300Hz，
标准中未给出。
简易级
16404,2
工程设
简易级
单位：dB
精密级
GB/T14367—2006
