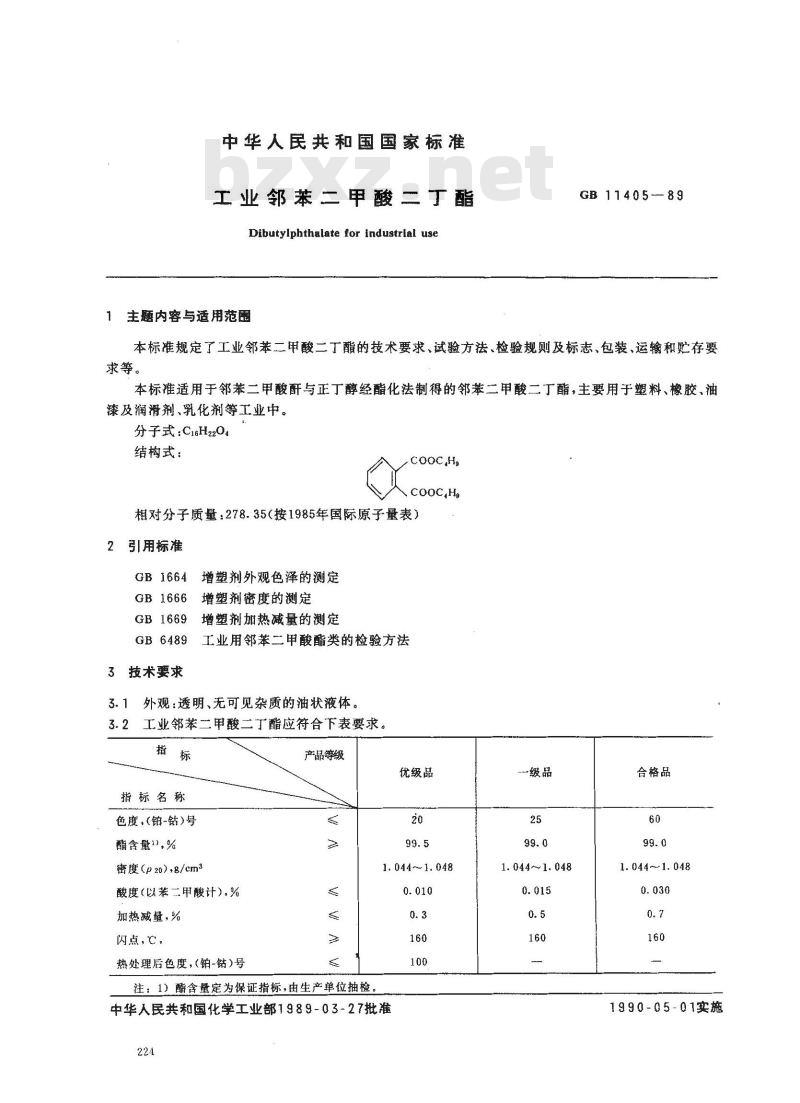

GB/T 11405-1989工业邻苯二甲酸二丁酯

中华人民共和国国家标准
工业邻苯二甲酸二丁酯
Dibutylphthalate for industrial use主题内容与适用范围
GB 11405-89
本标准规定了工业邻苯二甲酸二丁酯的技术要求、试验方法、检验规则及标志、包装、运输和贮存要求等。
本标准适用于邻苯二甲酸酐与正丁醇经酯化法制得的邻苯二甲酸二丁酯，主要用于塑料、橡胶、油漆及润滑剂、乳化剂等工业中。分子式：C16H2204
结构式：
Cooc,H
cooc,He
相对分子质量：278.35（按1985年国际原子量表）2引用标准
1增塑剂外观色泽的测定
GB 1664
GB1666增塑剂密度的测定
GB1669增塑剂加热减量的测定
GB6489
工业用邻苯二甲酸酯类的检验方法3技术要求
外观：透明、无可见杂质的油状液体。3.2工业邻苯二甲酸二丁酯应符合下表要求。指标
指标名称
色度，（铂-钻)号
酯含量1\,%
密度（p20)，8/cm3
酸度(以苯二甲酸计),%
加热减量，%
闪点，℃，
热处理后色度，(铂-钻)号
产品等级
注：1）酯含量定为保证指标，由生产单位抽检。优级品
1. 044~1.048
中华人民共和国化学工业部1989-03-27批准224
一级品
1. 044~1. 048
合格品
1. 044~1. 048
1990-05-01实施

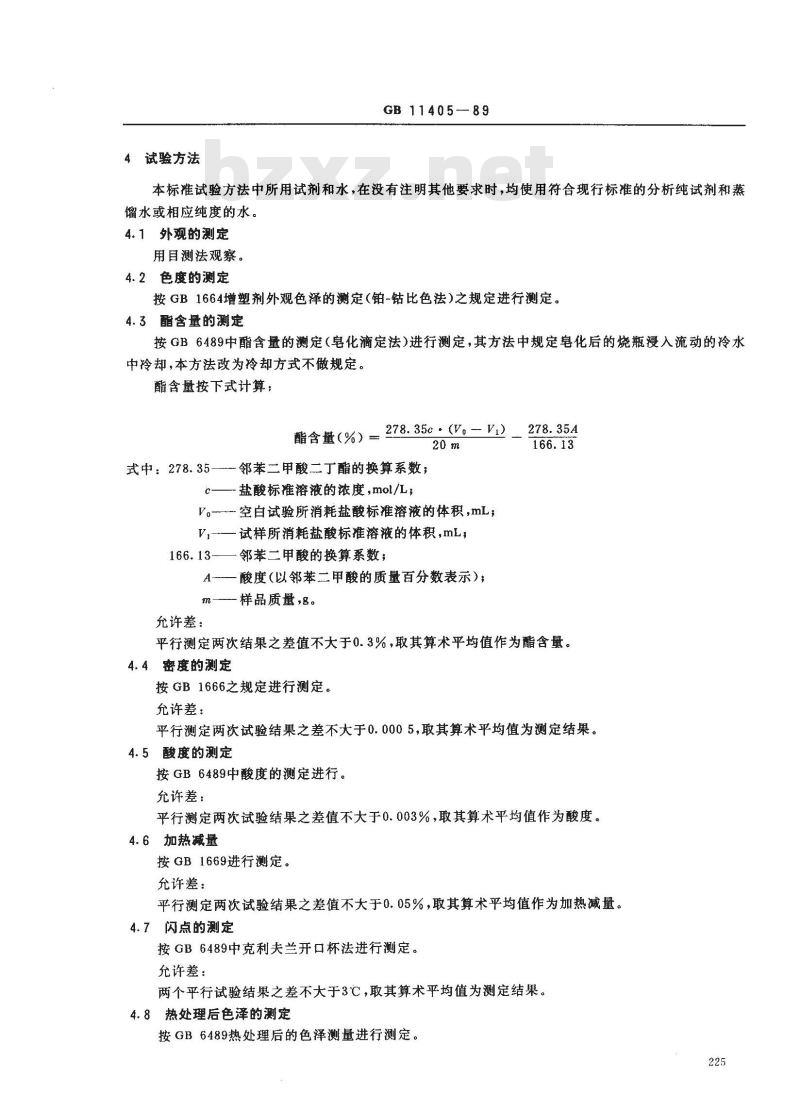

4试验方法
GB11405-89
本标准试验方法中所用试剂和水，在没有注明其他要求时，均使用符合现行标准的分析纯试剂和蒸馏水或相应纯度的水。
4.1外观的测定
用目测法观察。
4.2色度的测定
按GB1664增塑剂外观色泽的测定（铂-钻比色法）之规定进行测定。4.3酯含量的测定
按GB6489中酯含量的测定（皂化滴定法）进行测定，其方法中规定皂化后的烧瓶浸入流动的冷水中冷却，本方法改为冷却方式不做规定。酯含量按下式计算：
278. 35c · (Vo -- Vi) 2
酯含量（%）=2
式中：278.35—邻苯二甲酸二丁酯的换算系数；c—~盐酸标准溶液的浓度，mol/L；Vo-空白试验所消耗盐酸标准溶液的体积,mL；V,一试样所消耗盐酸标准溶液的体积，mL，166.13邻苯二甲酸的换算系数；A-—酸度（以邻苯二甲酸的质量百分数表示）;m—样品质量，B。
允许差：
平行测定两次结果之差值不大于0.3%，取其算术平均值作为酯含量。4.4密度的测定
按GB1666之规定进行测定。
允许差：
平行测定两次试验结果之差不大于0.0005,取其算术平均值为测定结果。4.5酸度的测定
按GB6489中酸度的测定进行。
允许差：
平行测定两次试验结果之差值不大于0.003%，取其算术平均值作为酸度。4.6加热减量
按GB1669进行测定。
允许差：
平行测定两次试验结果之差值不大于0.05%，取其算术平均值作为加热减量。4.7闪点的测定
按GB6489中克利夫兰开口杯法进行测定。充许差：
两个平行试验结果之差不大于3℃，取其算术平均值为测定结果。4.8热处理后色泽的测定
按GB6489热处理后的色泽测量进行测定。225

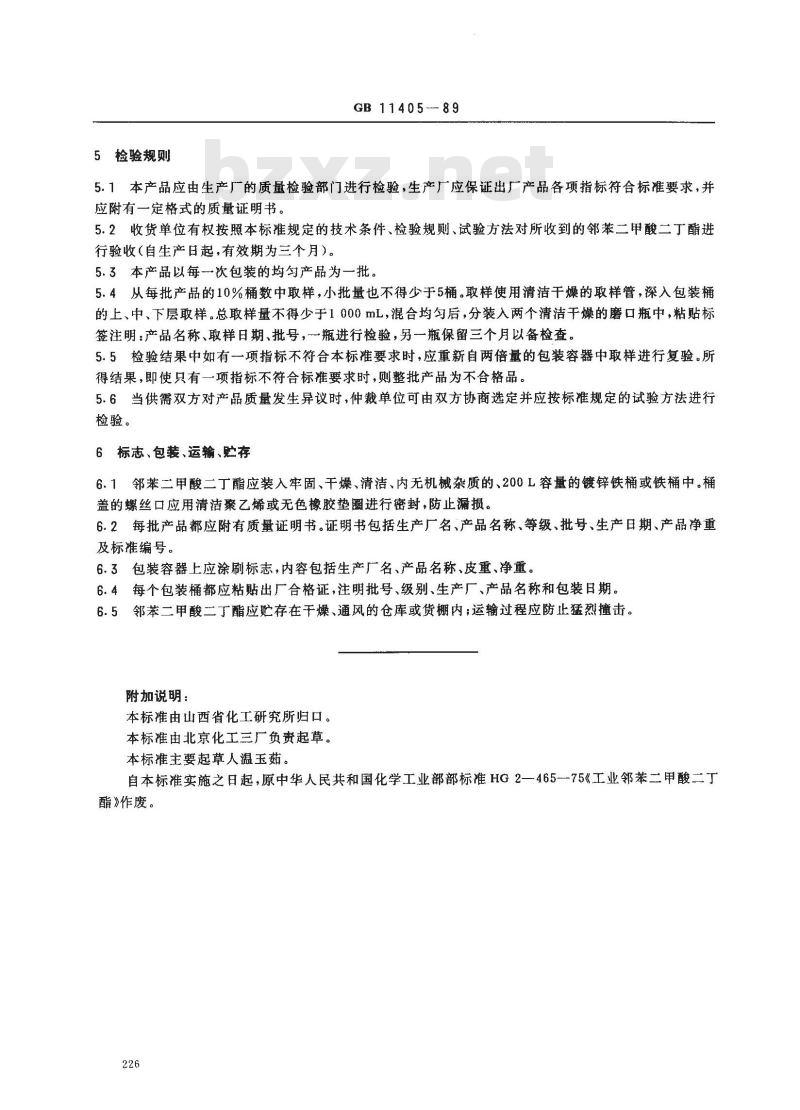

5检验规则
GB11405-89
5.1本产品应由生产广的质量检验部门进行检验，生产厂应保证出厂产品各项指标符合标准要求，并应附有一定格式的质量证明书。5.2收货单位有权按照本标准规定的技术条件、检验规则，试验方法对所收到的邻苯二甲酸二丁酯进行验收（自生产日起，有效期为兰个月）。5.3本产品以每一次包装的均匀产品为一批。5.4从每批产品的10%桶数中取样，小批量也不得少于5桶。取样使用清洁干燥的取样管，深入包装桶的上、中、下层取样。总取样量不得少于1000mL，混合均匀后，分装入两个清洁干燥的磨口瓶中，粘贴标签注明：产品名称、取样日期、批号，一瓶进行检验，另一一瓶保留三个月以备检查。5.5检验结果中如有一项指标不符合本标准要求时，应重新自两倍量的包装容器中取样进行复验。所得结果，即使只有一项指标不符合标准要求时，则整批产品为不合格品，5.6当供需双方对产品质量发生异议时，仲裁单位可由双方协商选定并应按标准规定的试验方法进行检验。
6标志、包装、运输、贮存
6.1邻苯二甲酸二丁酯应装入牢固、干燥、清洁、内无机械杂质的、200L容量的镀锌铁桶或铁桶中。桶盖的螺丝口应用清洁聚乙烯或无色橡胶垫圈进行密封，防止漏损。6.2每批产品都应附有质量证明书。证明书包括生产厂名、产品名称、等级、批号、生产日期、产品净重及标准编号。
6.3包装容器上应涂刷标志，内容包括生产厂名、产品名称、皮重、净重、6.4每个包装桶都应粘贴出厂合格证，注明批号、级别、生产厂、产品名称和包装日期。6.5邻苯二甲酸二丁酯应贮存在干燥、通风的仓库或货棚内；运输过程应防止猛烈撞击。附加说明：
本标准由山西省化工研究所归口。本标准由北京化工三厂负贵起草。本标准主要起草人温玉茹。
自本标准实施之日起，原中华人民共和国化学工业部部标准HG2—465--75《工业邻苯二甲酸二丁酯》作废。
