GB/T 11374-1989
标准分类号
标准ICS号:机械制造>>25.220表面处理和涂覆
中标分类号:综合>>基础标准>>A29材料防护
出版信息
出版社:中国标准出版社
页数:4页
标准价格:8.0 元
出版日期:1990-01-01
相关单位信息
首发日期:1989-04-22
复审日期:2004-10-14
起草人:汪洪生、张冀蜀
起草单位:武汉材料保护所
归口单位:全国金属与非金属覆盖层标准化技术委员会
提出单位:中华人民共和国机械电子工业部
发布部门:国家技术监督局
主管部门:中国机械工业联合会
标准简介
本标准规定了热喷涂涂层厚度的无损测量的术语、测量方法的选择、基准面的确定及局部厚度的测量。本标准适用于所有热喷涂方法,包括火焰喷涂、电弧喷涂、等离子喷涂等所制备的各种磁性金属基本体上非磁性涂层和非磁性金属基体上非导电涂层的厚度测量及评定。 GB/T 11374-1989 热喷涂涂层厚度的无损测量方法 GB/T11374-1989 标准下载解压密码:www.bzxz.net
本标准规定了热喷涂涂层厚度的无损测量的术语、测量方法的选择、基准面的确定及局部厚度的测量。本标准适用于所有热喷涂方法,包括火焰喷涂、电弧喷涂、等离子喷涂等所制备的各种磁性金属基本体上非磁性涂层和非磁性金属基体上非导电涂层的厚度测量及评定。
标准内容

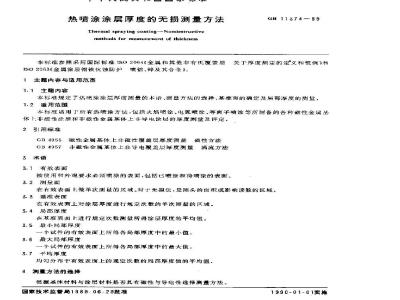

中华人民共和国国家标准
热喷涂涂层厚度的无损测量方法Thermal spraying coatingNcndestruetivcmethads for measurement of thicknessGH11374-89
本标准参照采用国际标准IS02064金感和其他非有机覆盖层关丁厚度测定的定义和惯例》利ISO2063《金属涂层钢铁抗蚀防护喷铝,锌及其合金家。1主题内容与适用范围
1.1主题内容
本标准规定了热喷涂涂层厚度测量的术语、测录方法的选择、基准面的确定及局部厚度的测:1. 2适用范显
本标准适用丁所有热喷涂方法,包括火焰喷涂、电弧喷涂、等离子喷涂等所制备的各种磁性金属基体上非磁性涂层和非磁性金属基体上非导电涂层的厚度测基及评是。2引用标准
GD4956磁性金属基体.上非磁性双盖层厚度测量磁性方法GB4957非磁性金属基体上非导电覆盖尽厚度测量涡流方法3术语
3.7有效表面
按使用和外观要求必须喷涂的表面,包括已喷涂和待喷涂的表面。3.2测面
在有效表面上做单次测量的区域。对于无损法,是测头的面积或影响读数的区域。3. 3基准表面bzxZ.net
在有效表面上对途层厚度进行越定欣数的单次测最的区域。3.4局部厚度
在基准表面上进行规定次数测量所得涂层厚度的平均值。3.5最小局部度
一个试件的有效表面上所得各局部厚度中的最小值。3.6大局部厚度
一个试件的有效表面上所得各局部厚度中的最大值。3.7平均厚度
均匀分布于有效表面上的规定次数的局部厚度值的平均值。4测量方法的选择
根据基体材料与涂层材料是否具有磁性与导电性选择测量方法。国素技术监督局1 9 8 9 - 0 6 - 2 9批准1990-01-01卖施
4.1磁性方法(GB4956)
GB 11374 .. 89
本方法适用于磁性金属基体上非磁性涂层的厚度测划,运用任何热喷涂工艺在磁性金属基体上制备的非磁性涂层均可采用此种方法进行无损测厚。4.2涡流方法(GB4957)
本方法适用于非磁性金属基体上非导电涂层的厚度测量,运用任何热喷涂工艺在非磁性金属基体上制备的非导电涂层均可采用此种方法进行无损测厚。5基准表面的确定
5.1基准表面的大小
5.1.1有效表面小于1cm的工件
用于测量局部原度的基准表面应是试件的整个有效表面。5.1.2有效表面大于1cm的1.件
用于测量局部厚度的每个基准表面面积应取1cm(尽可能取边长1cm的正方形)。5. 1. 3 有效表面大F1 m*工件
用于测基局部厚度的每个基准表面面积允许增大到1dm°。5.2基准表面的个数与位置的确定基准表面个数的确定必须使基难表面的总面积不小丁有效表面面积的5%。基准表面的位暨应均句分布在整个有效表面上。6局部厚度的测量
:6.1局部厚度测量的点数
6.1. 1对有效表面小于1 cm*的工件,作1~3点测量。6.1.2对有效表面人于1cm的工件,在选择的基准面内作3~5点测直6.1.3对有效表面大于1m的工件,在选择的基准面内作9点10次测量,第一欲与第十次重合。
6.2测量点的安排如下图:
“点测盘
一,点测显
注,×为测量点,单数字为测量次序数。三点测区
九点十次测膜
四点测量
五点测域
7厚度的报告
GB11374
7.1对于不同用途的涂层,可根据用户要求报告平均厚度,最小局部度或最大与懿厚度7.2
如无专门规定,热喷涂涂层的厚度应报告有效表面上测得的最小局部厚度附加说明:
本标准由中华人民其和国机械电了「业部提出。木标准由全国金属与非金属覆盖层标推化技术委员会归Ⅱ。本标准由武汉材料保护研究所负责起草,参加起草单位有船舶工业总公司七二五所.沈阳金属研究本标谁土要起草人汪洪生,张冀蜀。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
