本标准规定了采用高温灼烧法测定橡胶防老剂、硫化促进剂的灰分。本标准适用于橡胶防老剂、硫化促进剂灰分的测定。 GB 11409.7-1989 橡胶防老剂、硫化促进剂灰分的测定方法 GB11409.7-1989 标准下载解压密码：www.bzxz.net

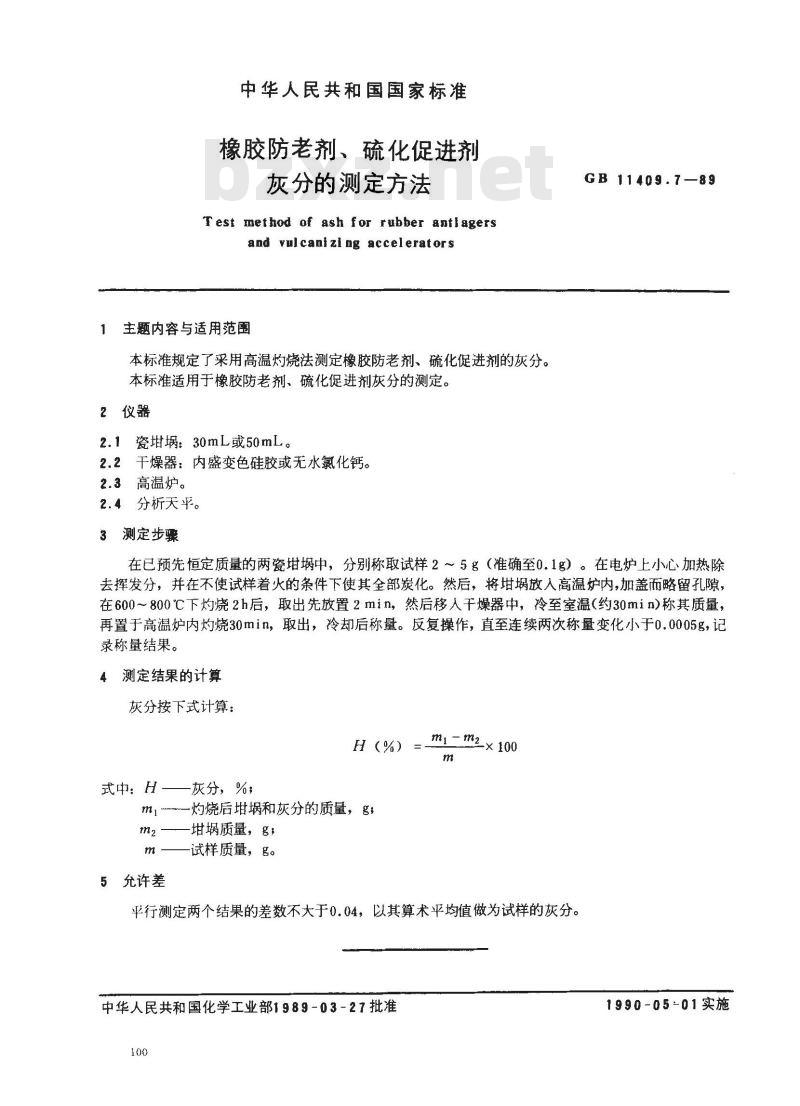

中华人民共和国国家标准
橡胶防老剂、硫化促进剂
灰分的测定方法
Test method of ash for rubber antlagersand vulcani zing accelerators1主题内容与适用范围
本标准规定了采用高温灼烧法测定橡胶防老剂、硫化促进剂的灰分。本标准适用于橡胶防老剂、硫化促进剂灰分的测定。2仪器
2.1瓷埚：30mL或50mL。
2.2干燥器：内盛变色硅胶或无水氯化钙。2.3高温炉。
2.4分析天平。
3测定步骤
GB11409.7—89
在已预先恒定质量的两瓷埚中，分别称取试样2～5g（准确至0.1g）。在电炉上小心加热除去挥发分，并在不使试样着火的条件下使其全部炭化。然后，将埚放人高温炉内，加盖而略留孔隙，在600～800℃下灼烧2h后，取出先放置2min，然后移人干燥器中，冷至室温（约30min)称其质量，再置于高温炉内灼烧30min，取出，冷却后称量。反复操作，直至连续两次称量变化小于0.0005g，记录称量结果。
4测定结果的计算
灰分按下式计算：免费标准bzxz.net
mi - m2× 100
H (%) =-
式中：H——灰分，%；　
-灼烧后埚和灰分的质量，多，
-埚质量，g，
m2 ——
试样质量，g。
5允许差
平行测定两个结果的差数不大于0.04，以其算术平均值做为试样的灰分。中华人民共和国化学工业部1989-03-27批准100
1990-05-01实施

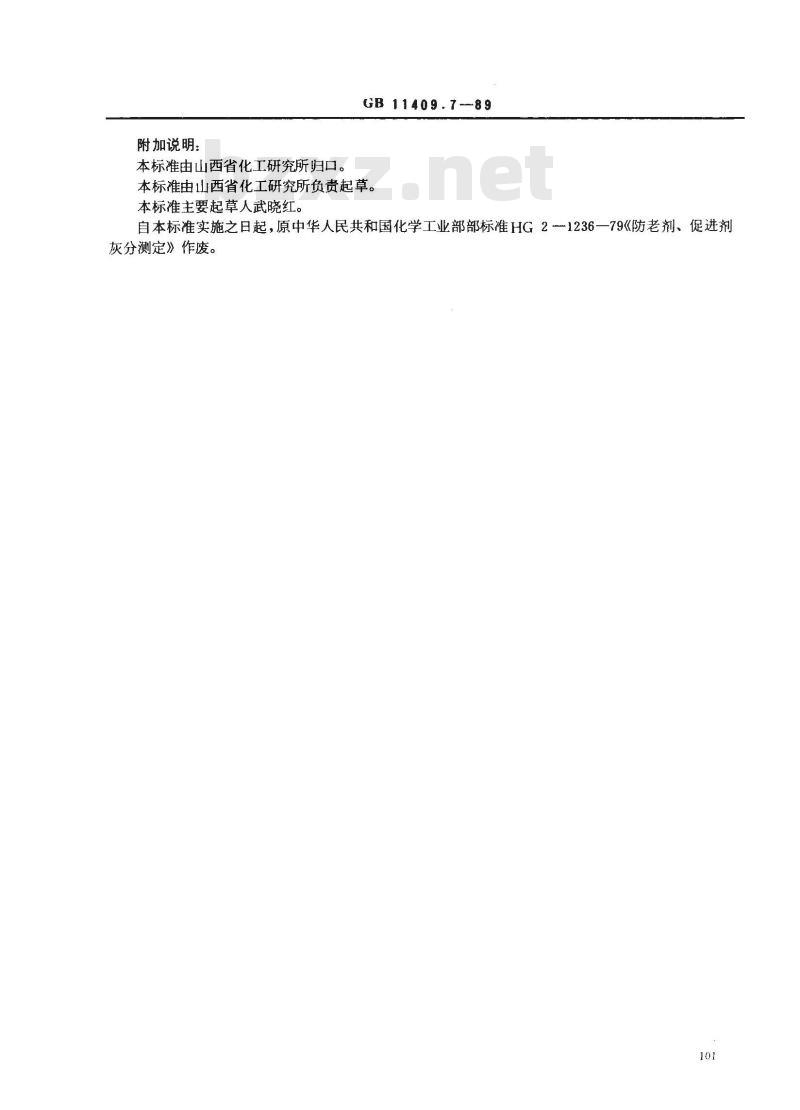

附加说明：
本标准由山西省化工研究所归口。311409.7-89
本标准由山西省化工研究所负责起草。本标准主要起草人武晓红。
自本标准实施之日起，原中华人民共和国化学工业部部标准HG2-1236一79《防老剂、促进剂灰分测定》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
