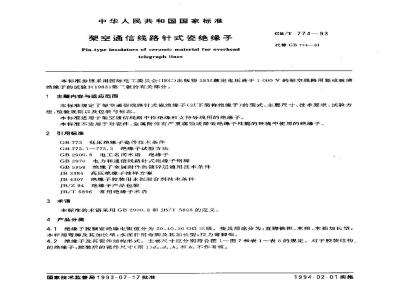

中华人民共和国国家标准
架空通信线路针式瓷绝缘子
Pin-type insulators of ceranic malerial for overheadtelegraph lines
GB/T 774—93
代替GB774—81
本标准参照采用国际电工委员会（IEC）出版物383《额定电压高于1000V的架空线路用瓷或玻璃绝缘子的试验》(1983)第版的有关部分。1主题内容与适应范围
本标准规定了架空通信线路针式瓷绝缘子（以下简称绝缘子）的型式，主要尺寸、技术要求、试验方法,检验规则以及包装与标志。
本标雅适用于架空通信线路中作绝缘和支持导线用的绝缘子。本标准不适用于对瓷件，金属附件有严重腐蚀或降低绝缘子性能的环境中使用的绝缘子。2引用标准
GB773低压绝缘子瓷件技术条件
GB775.1~～775.3绝缘子试验方法GB 2900.8电工名词术语绝缘子
GB 3970
GB 5958
JB3384
JB4307
JB/2 94
电力和通信线路针式绝缘子钢脚绝缘了金属附件热镀锌层通用技术条件高压绝缘子抽样方案
绝缘子胶装用水泥胶合剂技术条件绝缘子产品包装
JB/T5896常用绝缘子术语
3术语
本标准的术语采用GB2900.8和JB/T5896的定义。4产品分类
4.1绝缘了按额定绝缘电阻值分为20、40、50Gn三级。按其用途分为：直脚铁担、木担、木担加长型；木杆用弯脚及其加长型；水泥杆用弯脚及其加长型,拉力弯脚型。4.2绝缘子及其瓷件结构形式。土要尺寸应分别符合图1～图7和表1～表5的规定。对于胶装结构的绝缘子，胶装后的瓷件尺寸（图1)d、d，h和h不作考核。国衰技术监替局 1 9 9 3 - 0 7 - 17 批准1994-02-01实施
GB/T 774—93
下磷爆较
GB/T 774—93
形整围
来磐效
端螺纹
绝缘子
件图号
CB/T 774—93
表1绝缘子瓷件主要尺寸
24±329+3
75±4：55±3
24±327±2
70±545±531—4
95±565±3.525=4
112±686=555±531+416.5
130±7
55±5|32+4
55±335±222±2
55±335±222±216+1.5
60±340±225±2
60±340±225±2
12. 5—1. 5
43±229±216.4+1.515.9-+1.5
76±450±329上216.5+1.5
瓷件内孔螺纹
4|每25.4mm7牙
胶装槽
每25.4mm7牙
胶装槽
每. 4 ntn6 牙
每 25. 4 mm6牙
绝缘子型号图号
T1-20T
T1-20M
T1-50M
TK-20T
TK-20M
TK-20MC
TK-40T
TK-40M
绝缘子型号
T1-20W
T1-50W
TK-20W
GB/T 774—93
表 2绝缘子直脚型主要尺寸
104±3
12二s
木杆用绝缘子等脚型主要尺寸
组装用
组装用
绝缘子型专
T1-20WG
T-40wG
T-40WGC
T-5OWG
T-50WGC
绝缘子型号
T-40WL
注：括号内尺寸为参考尺寸。
绝缘子型号说明：
5技术要求
GB/T 774—93
水泥杆用绝缘子弯脚型主要尺寸et
表5拉力用绝缘子弯脚型主要尺寸dibZxz.net
钢脚加长
T铁担直脚，M木担直脚，
组装用
组装用
W 木杆弯脚，WG 水泥杆，弯脚，WL拉力弯脚。
绝缘电阻值，GQ
设计顺序号
胶装结构，螺纹连接不表示
架空通信线路用绝缘子
5.1绝缘子应按本标准及规定程序批准的图样制造。mn
1-2W TG
绝缘子瓷件的圆度应不大于表1中规定的尺寸公差范翻。内外裙间隙最人与最小之差T-50,T1-50:不大丁3mm
T.40.TK 40.T1 20,TK-20;不大F 2. 5 mm5.2绝缘子瓷件外观质量应符合GB773的规定。绝缘子瓷件表面应按图样规定的部位均匀地上层白色瓷釉。
5.3绝缘子瓷件的剖应是均质的，且无气孔。经孔隙性试验后不应有任何渗透现象。孔隙性试验压力不低于20MPa，持续时间(h）与压力乘积不小于180MPa·h。GB/T 774-- 93
5.4绝缘子金属附件应符合GB3970的规定，其镀锌层应符合GB5958的相应规定。钢脚，垫圈和扩径螺母应成套供应。
5.5绝缘子采用螺纹连接方法装配时，瓷件与钢脚的螺纹连接应配合良好，连接后不允许有松动现象。5.6胶装式绝缘子应使用JB4307规定的「类水泥胶合剂进行胶装，水泥胶台剂高度不应超过内裙高度的1/2,钢脚与胶合剂接触部分应均匀地涂一层缓冲层，绝缘子瓷件与钢脚应在同一轴线上，不应有明显的歪斜，并建立“标样”进行对照检查；其相对位移，在瓷件内裙与钢脚的间隙上沿直径相对方向量得的最大与最小值的差T-50.T1-50.不大于手3mm
1-40,TK-40,T1-20,TK 2不大+ 2. 5 mm5.7绝缘子应能耐受三次温度循环试验而不应开裂和损坏。试验温差为70K。5.8绝缘子的绝缘电阻应不小于：T-50,T1-50:50 GO
T-40,TK-40:40 G0
T1-20,TK-20:20 GO
5.9绝缘子瓷件剪切破坏负荷应不小于：T-50,T1-50:8 kN
T-40,TK-40:6 kN
T1-20,TK-20:3kN
5.10自交货之日（即供方发出提货通知之日）起两年内，在遵守本标推和按规定程序批准的运输、保管，安装规定的条件下，如果需方发现绝瓷子不符合本标推时，供方必须无偿地给予更换6试验方法
6.1瓷牙螺纹连接配合的检查方法：瓷件瓷牙螺纹的检查采用特制的螺纹量规进行；钢脚上端螺纹的检查按GB3970的相应规定；标准钢脚与瓷件之间的螺纹连接检查，以配合良好且钢脚不产生松动为合格。
6.2绝缘电阻试验方法：试验前，应以净水将绝缘子瓷件洗净，并放入温度为105士5℃的烘箱内烘干2h，然后将瓷件按图8所示，顶端向下，放入盛有净水的容器中，净水的电阻率应在50～1000m，两裙之间注水，使其水平面低于外裙20mm，停留8h。试验时，将浸入瓷件内部和外部水中的两块金属片（电极）接高阻测量器，在100～500V的直流电压下进行测量。试验时,室内空气应十燥、清洁并通风良好,空气相对显度不应超过65%，温度为十16～十20 ℃。如果室内空气湿度较高，则必须加强通风（如用风扇对瓷件吹风),使湿度降低。注：如无高阻测量器，而采用其他方法进行测量时，必须保证有相近似的测量精确度。GB/T 774—93
1绝缘子瓷件;2一金属片(电极)
3-净水4容器
6.3瓷件剪切破坏负荷试验方法：试验在材料试验机上进行，采用特制的剪切试验夹具.措垂直十瓷件轴线的相对方向对瓷件颈部线槽施加负荷，使其受单纯的剪应力。负荷的上升速度，在额定剪划破坏负荷的75%以前不作规定，但必须平稳无冲击，其后以每分钟为额定剪切破坏负荷的30%～60%的速度升高至破坏时为止，此时的负荷值为切破坏负荷。7检验规则
7.1绝缘子应由供方质量检查部门检验，供方应保证出厂绝缘子符合本标准的要求。7.2绝缘子应按批进行检验。以同一.1艺方法制成的同一型号的绝缘子算作一批，每批数量N应不超过10000只。
7.3绝缘子检验分为逐个试验、抽样试验和型式试验，其试验方法除应符合本标准外，还应符合GB775.1～775.3,GB3970和GB5958的相应规定。7.3.1逐个试验：绝缘子应按表6规定逐个进行检查，如发现有不符合表6中规定的要求时，则此绝缘子不合格。
表6绝缘子逐个试验项目
·项号
试验名称
外现质量
试验依据
本标准第 5. 2 .,5. 4,5. 6 条试验方法
GB 775. 1
7.3.2抽样试验：抽样试验应在逐个试验合格后，按表7规定的顺序进行试验。抽样试验采用JB3384规定的计数二次抽样方案，锌层试验按GB5958判定。其余项目均按GB773表9AQI.为4.0%的相应规定进行判定。
试验名称
尺寸、形位公差检查
瓷牙螺纹连接配合检查
锌层试验
绝缘电阻试验
湿度循环试验
孔隙性试验
GB/T 774-- 93
表7绝缘子抽样试验项目
试验依据
本标准4.2,5.1.5.4,5.6条
本标准第 5. 5 条
本标准第 5. 4 条
本标第5.8条
本标准第5.7条
本标准第5.3条
试品数量（只）
N-3 201
试品总数
经项1 试验后
经项2试验后
经项 1 试验后
经项 4试验后
经项5试验后
试验方法
GB3970
本标准第 6.1条
GB5958
本标准第6.2条
7.3.3型式试验：新产品试制定型或正常生产的产品修改结构、改变原材料配方及工艺方法时，根据改变的性质进行型式试验或部分型式试验，两者均在逐个试验合格后按表8规定顺序进行，全部型式试验的试品总数为 20 只。
表 8绝缘子型式试验
试验名称
尺寸、形位公差检查
瓷牙螺纹连接配合检育
锌层试验
绝缘电阻试验
温度循环试验
瓷件剪切酸环负荷试验
孔腺性试验
试验依据
本标准第4.2.5.1,5.4..
本标准第5.5条
本标准第5.4条
本标准第5.8条
本标准第5.7条
本标摊第5.9条
本标准第5.3条
试验数量(只)
经项1试验后
经项2试验后
经项 2.3 试验后
经项4试验后
经项 5 试验启
经项6试验后
试验方法
GB 775. 1
GB3970
本标准第 6, 1 条
GR5958
本标准第 6. 2 条
GB 775. 1
本标准第 6. 3 条
锌层试验按GB5958进行判定、其余各项试验，即使有一只绝缘子不符合表8规定的任一项要求，则型式试验不合格。
8包装与标志
GB/T 774--93
8.1绝缘子的包装推荐采用JB/Z94的规定。8.2绝缘子瓷件上应按图样规定的部位清楚而牢固地标出制造厂的商标及制造年份8.3绝缘子包装体上应标明：
制造厂名称；
b．绝缘子型号；
绝缘子数量：
包装体总重量：
e，“小心轻放”“瓷件”“注意防潮\等字样或指示标记。8.4随着每批送交的绝缘子，应附有产品检验合格证，此证应具有制造厂检验部门的印章。附加说明：
本标准由中华人民共和国机械电子工业部提出，由西安电瓷研究所归口，本标准由西安电瓷研究所负责起草。本标准主要起草人蔡梅成、刘树横、陈晓亮。
