GB 7672.5-1987玻璃丝包绕组线 第五部分:玻璃丝包漆包扁线

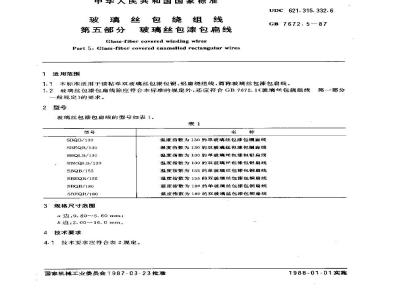

中华人民共和国国家标准
玻璃丝包绕组线
第五部分玻璃丝包漆包扁线
Glass-fiber covered winding wlresPart5:Glass-fibercovered enamelled rectangularwires1适用范围
UDC 621.315.332.6
GB 7672. 5—87
1.1本标准适用于漆粘单双玻璃丝包漆包铜、铝扁绕组线，简称玻璃丝包漆包扁线。1.2玻璃丝包漆包扁线除应符合本标准的规定外，还应符合GB7672.1玻璃丝包绕组线第一部分般规定》的要求。
2型号
玻璃丝包漆包扁线的型号如表1。表1
SBQB/130
SHEQB/130
SBQLB/13G
SBEQIB/130
SBQB/155
SBEQB/155
SBQB/180
SRFQR/180
3°规格尺寸范围
a边.0.805.60m
6边:2.00~16.0 mm。
4技术要求

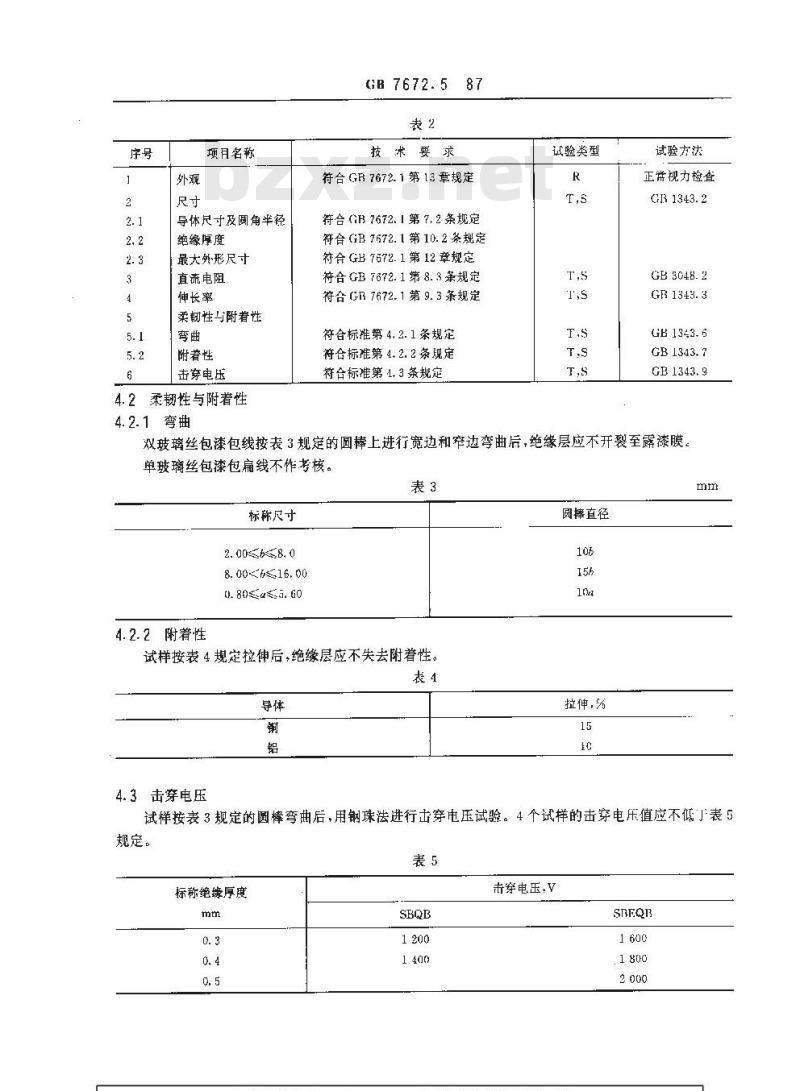

4. 1技术要求应符合表2规定。
温度指数为130的单玻璃丝包漆包铜扇线温度指数为130的双玻璃丝包漆包钢扁线温度指数为130的单玻璃丝包漆包铅扁线温度指数为130的双被璃丝包漆包铝扇线温度指数为155的单玻璃丝包漆包铜扇线温度指数为155的双玻璃丝包漆包铜扁线温度指数为180的单玻璃丝包漆包铜扁线温度指数为180的双玻璃丝包漆包铜瘤线国家机械工业委员会1987-03-23批准1988-01-01实施
项月名称
导体尺寸及圆角半径
绝缘厚度
最大外形尺寸
直流电阻
伸长率
柔粉性与附着性
附着性
击穿电压
4.2柔韧性与附着性
GB 7672.587
技术要求
符合GR7672.1第13章规定
符合（B7672.1第7.2条规定
符合GB7672.1第10.2条规定
符合GB7672.1第12章规定
符合 GB 7672. 1第 8. 3 条规定符合GB7672.1第9.3条规定
符合标准第 4. 2. 1 条规定
符合标准第 4. 2. 2 条现定
符合标准第 1. 3 条规定
试验类型
试验方法
正带视力检查
GR 1343. 2
GB 3048. 2
GB 1343. 3
GB 1343. 6
GB 1343.7
GB 1343. 9
4.2.1弯曲
双玻璃丝包漆包线接表3规定的圆棒上进行宽边和窄边弯曲后，绝缘层应不开裂至露漆膜。单玻璃丝包漆包扇线不作考核。表3
标称尺寸
2. 008. 0
8.0016. 00
0.80≤4≤5.60
4.2.2附着性
试样按表4规定拉伸后，绝缘层应不失去附着性。表4
4.3击穿电压
圆棒直径
拉伸,5
试样按表3规定的圆棒弯曲后，用钢珠法进行击穿电压试验。4个试样的击穿电乐值应不低」表5规定。
标称绝缘厚度
击穿电玉，V

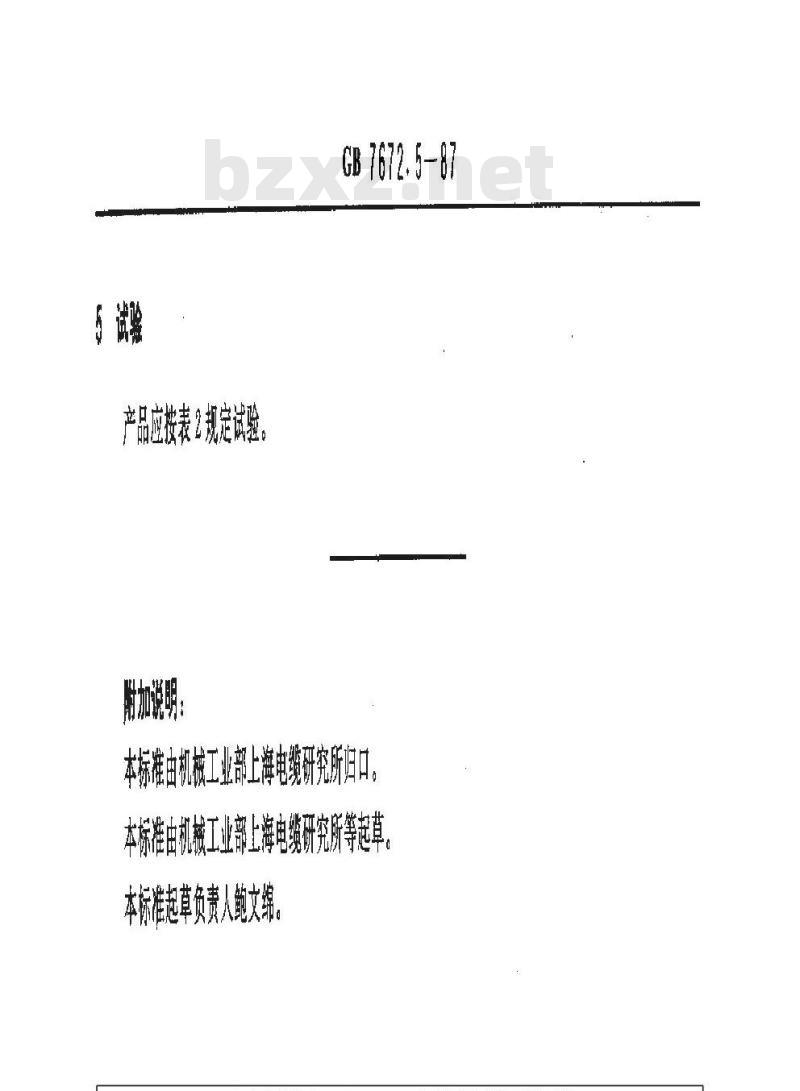

产品应报表么规定试验。
GB 7672.5-87
本标推由机技工业部上海电镜研究所日口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人鲍文缩。
