HG 20632-1997
基本信息
标准号： HG 20632-1997
中文名称：钢制管法兰用齿形组合垫(美洲体系)
标准类别：化工行业标准(HG)
英文名称： Toothed composite gasket for steel pipe flanges (American system)
标准状态：已作废
发布日期：1998-02-01
实施日期：2000-01-01
作废日期：2009-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：机械>>通用零部件>>J15管路附件
出版信息
页数：7页
标准价格：12.0 元
相关单位信息
标准简介
HG 20632-1997 钢制管法兰用齿形组合垫(美洲体系) HG20632-1997 标准下载解压密码：www.bzxz.net

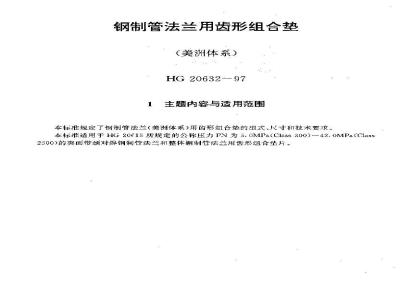

标准图片预览
标准内容
钢制管法兰用齿形组合垫
（美洲体系）
HG 20632-97
1主题内容与适用范围
本标推规定了钢制管法兰(美洲体系)用齿形纽合垫的型式，人寸和技术要求本标准适用于HG20f15所规定的公称压力PV为 5.0MPa(Class 300)~~42.0MPa(Class2500)的突面带颈对焊钢制管法兰和整体钢制管法用齿形组合垫片。465
GB 4237
HG20615
ZBG33092
ZBI22019
引用标准
&优质碳紊结构钢热轧厚钢板和宽钢带》不锈钢热轧钢板》
&钢制管法兰型式、参数（美洲体系）》《聚温氟乙烯板材》
《金厨缠绕垫用柔性石墨带技术条件》3垫片使用条件
垫片的最高工作温度按表3一1的规定。表31垫片的暴高工作温度
金属齿尼环材料
15或[8
OCr1&Ni9或
(Cr17Ni12Mo2
GB 711
GB4237
10或08
304或
柔性石墨
柔性石爵
柔性石墨
聚四氣乙烯
覆盖层材料
ZBJ22019
ZLG 33002
注：也刘采用其它齿形环和覆盖层材料，但应在订货时说明。必用于氧化性介质时450℃。
最高工作温度
4垫片型式和尺寸
4.非1垫片由金属齿形环和上下两面覆盖柔性石墨或聚四氟乙烯薄板等非金属平垫片材料经合而成，如图4.0.1所示，
4.0.2垫片尺按表4.0.2规定
齿形放大图
图4.D.1挚片的型式（RF)
注：挚片的外坏可采用整体或其他材料镶嵌型式。468
公称通径
齿形环齿形环
82-5 101.5
98. 4 :123.8
123.8.154.0
150.8:182.6
177. 8:212. 7
228+6266.7
表4.0.2垫片尺寸
公称压力,MPa(ClHss)
(ClassWww.bzxZ.net
(Cla6s
(Class
外坏外径 D3
837.5900.5
(Clasr
齿形环
覆盖层
技术要求
5.0.1垫片的尺极限偏差按表5.0.1规定。5.0.2金属齿形环两表面的平行度极限偏差为每100mm直径长度不大于0.05mm，5.0.3金属齿形环齿顶平面应进行研磨，其表面粗糙度应不大子Ra3.2，装5.0.1势片的尺寸极限偏热
垫内外径、D
极限偏差
外环外径D
极限偏差
5.0.4金属齿形环应由整张钢板制成，不允许拼焊。470
厚度T
极限偏差
标记和包装
6.0.1垫片应按型或，规格、材料分别包装，交货时应附有产品质量检验合格证。垫势片应用钢印即在外环上标明6.0.2规定的内容。6.0.2标记内容
（1)标准号（HG20632)，
（2)公称通径(nmm）：
（3)公称压力(MPa）
4)材料代号（见表3-1)。
6.0.3标记示例
公称通径100mm，公称压力5.0MPa（Class300）、10号钢覆盖柔性石墨齿形组合垫片.其标记为：
HG 20632
齿形挚
100—5.0
公称通径30mm、公称压力15.0MPa（Class900）、0Cr18Ni9覆盖聚四氟乙烯齿形组合垫片，其标记为：
HG20632
齿形垫
300—15.0
附加说明：本标准提出单位、主编单位和主要起草人304F
提出单位：化工部化工工艺配管设计技术中心站化工部设备设计技术中心站
主编单位：化工部设备设计技术中心站主娶起草人应道寡虞军
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
