GB/T 8238-1987不饱和聚酯树脂液体和浇铸体折光率的测定

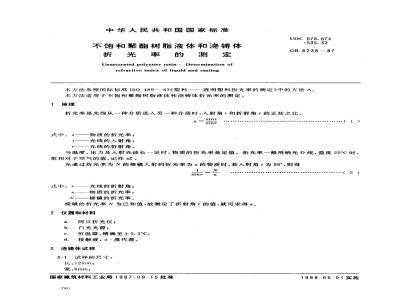

中华人民共和国国家标准
不饱和聚酯树脂液体和浇铸体
折光率的测定
Unsaturated polyester resin Determination ofrefractive index of liquid and casting本方法参照国际标准ISO489-
UDC 678.674
GB 8238—87
一透明塑料折光率的测定》中的方法A。83《塑料—
本方法适用于不饱和聚酯树脂液体和浇铸体折光率的测定。1原理
折光率是光线从一种介质进入另一种介质时，入射角和折射角7的正弦之比。sini
式中：n-
物质的折光率；
光线的入射角，
——光线的折射角。
（1）
当温度、压力及入射光波长定时，物质的折光率是定值。折光率一般用钠光D线，温度20℃时，取相对于空气的值，记作n。
光通过折光率为N的棱镜入射到折光率为n的物质时，若人射角i为90°则得1
式中：T
光线的折射角；
物质的折光率；
棱镜的折光率。
棱镜的折光率N为已知值，故测定了折射角？的值，就可求得n。仪器和材料
阿贝折光仪；
白光光源；
恒温器，精确至士0.2°℃C；
接触液，α-漠代萘。
3浇铸体试样
3.1试样的尺寸：
长：12mm；
宽：6mm；
国家筑材料工业局1987-09-15批准780
1988-05-01实施

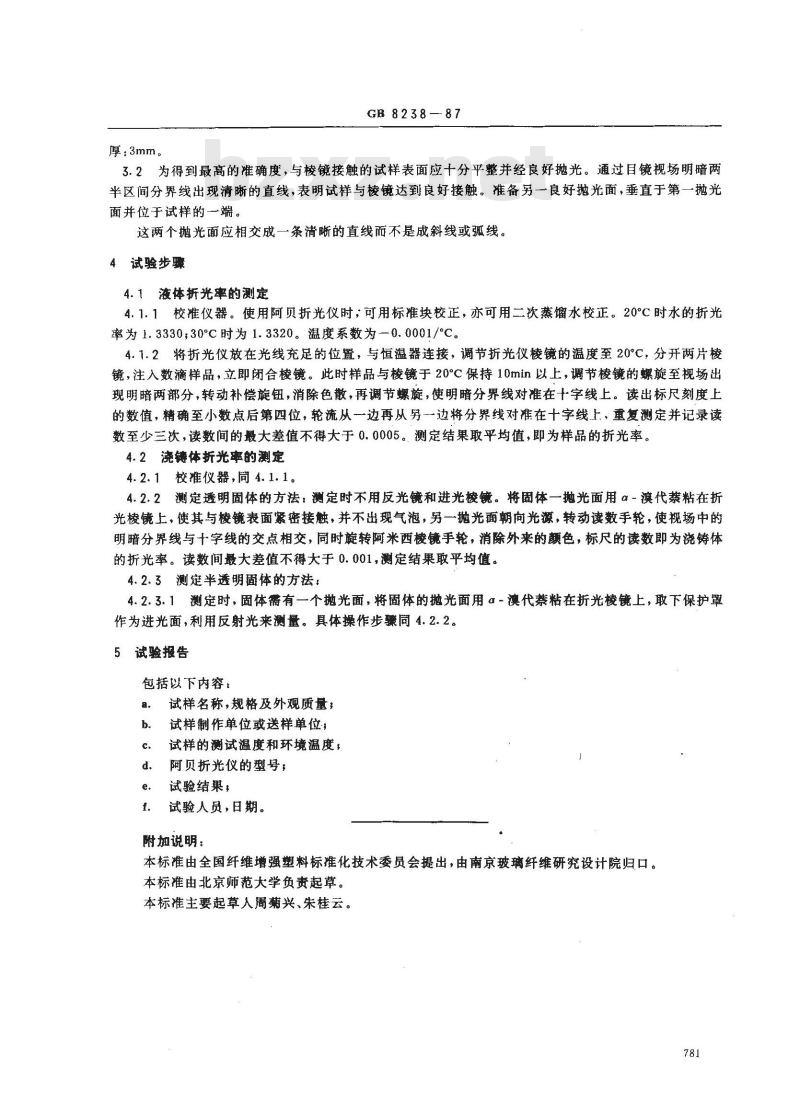

厚：3mm。
GB8238—87
3.2为得到最高的准确度，与棱镜接触的试样表面应十分平整并经良好抛光。通过目镜视场明暗两半区间分界线出现清晰的直线，表明试样与棱镜达到良好接触。准备另一良好抛光面，垂直于第一抛光面并位于试样的一端。
这两个抛光面应相交成一条清晰的直线而不是成斜线或弧线。4试验步骤
4. 1液体折光率的测定
4.1.1校准仪器。使用阿贝折光仪时；可用标准块校正，亦可用二次馏水校正。20°℃时水的折光率为1.3330；30℃时为1.3320。温度系数为—0.0001/℃。4.1.2将折光仪放在光线充足的位置，与恒温器连接，调节折光仪棱镜的温度至20°C，分开两片棱镜，注入数滴样品，立即闭合棱镜。此时样品与棱镜于20°C保持10min以上，调节棱镜的螺旋至视场出现明暗两部分，转动补偿旋钮，消除色散，再调节螺旋，使明暗分界线对准在十字线上。读出标尺刻度上的数值，精确至小数点后第四位，轮流从一边再从另一边将分界线对准在十字线上，重复测定并记录读数至少三次，读数间的最大差值不得大于0.0005。测定结果取平均值，即为样品的折光率。4. 2浇铸体折光率的测定
4.2.1校准仪器，同4.1.1。
4.2.2测定透明固体的方法：测定时不用反光镜和进光校镜。将固体一抛光面用α-溴代粘在折光棱镜上，使其与梭镜表面紧密接触，并不出现气泡，另一抛光面朝向光源，转动读数手轮，使视场中的明暗分界线与十字线的交点相交，同时旋转阿米西棱镜手轮，消除外来的颜色，标尺的读数即为浇铸体的折光率。读数间最大差值不得大于0.001，测定结果取平均值。4.2.3测定半透明固体的方法：
4.2.3.1测定时，固体需有一个抛光面，将固体的抛光面用α-澳代粘在折光棱镜上，取下保护罩作为进光面，利用反射光来测量。具体操作步骤同4.2.2。5试验报告
包括以下内容！
试样名称，规格及外观质量，
试样制作单位或送样单位；
试样的测试温度和环境温度：
阿贝折光仪的型号，
试验结果，
试验人员，日期。
附加说明：
本标准由全国纤维增强塑料标推化技术委员会提出，由南京玻璃纤维研究设计院归口。本标准由北京师范大学负责起草。本标准主要起草人周菊兴、朱桂云。781
