GB 8330-1987离子交换树脂湿真密度测定方法

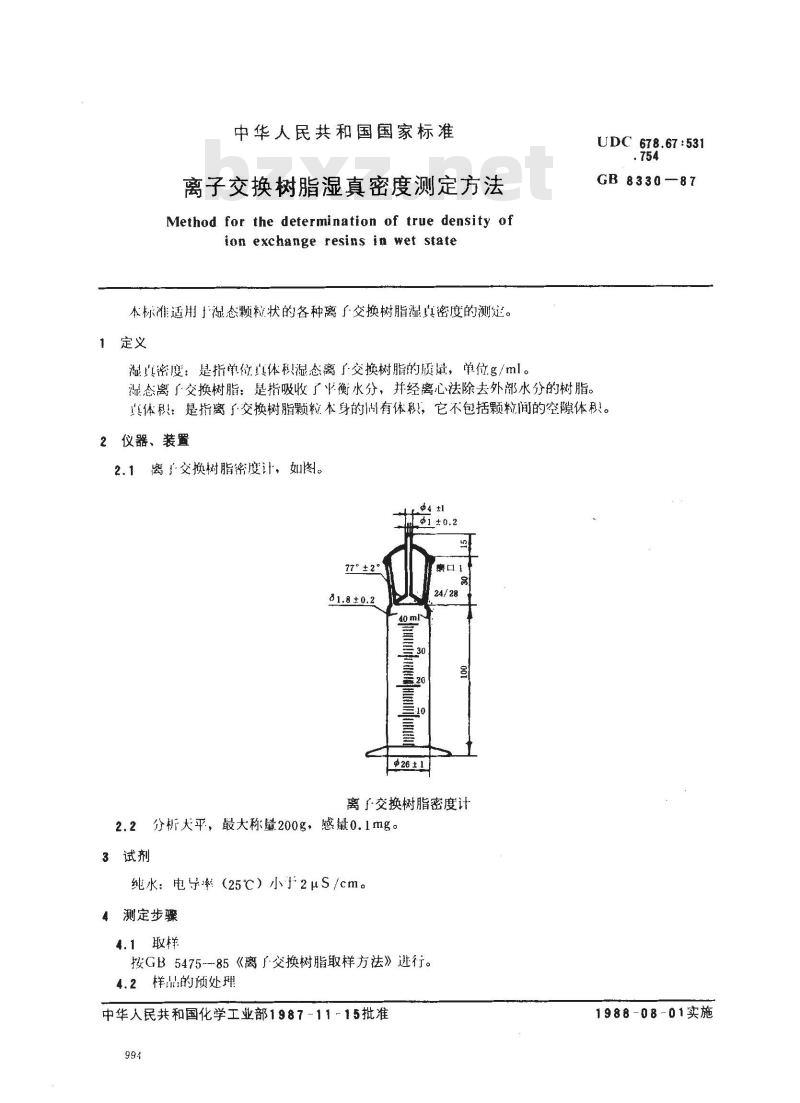

中华人民共和国国家标准
离子交换树脂湿真密度测定方法Method for the determination of true density ofion exchange resins in wet state本标准适用于湿态颗粒状的各种离了交换树脂湿真密度的测。1定义
湿真密度：是指单位真体积湿态离了交换树脂的质量，单位g/ml。混态离了交换树脂：是指吸收了衡水分，并经离心法除去外部水分的树脂。UDC 678.67 :531
GB8330—87
真体：是指离了交换树脂颗粒本身的有体积，它不包括颗粒间的空隙体积。2仪器、装置
2.1离了交换树脂密度计，如图。Φ4 ±1
81.8 ±0.2
中26±
离子交换树脂密度计
2.2分析大平，最大称量200g，感量0.1mg。3试剂
纯水：电导率（25℃）小于2μS/cm。4测定步骤
4.1取样
按GB5475-85《离了交换树脂取样方法》进行。4.2样品的预处理
中华人民共和国化学工业部1987-11-15批准994
1988-08-01实施

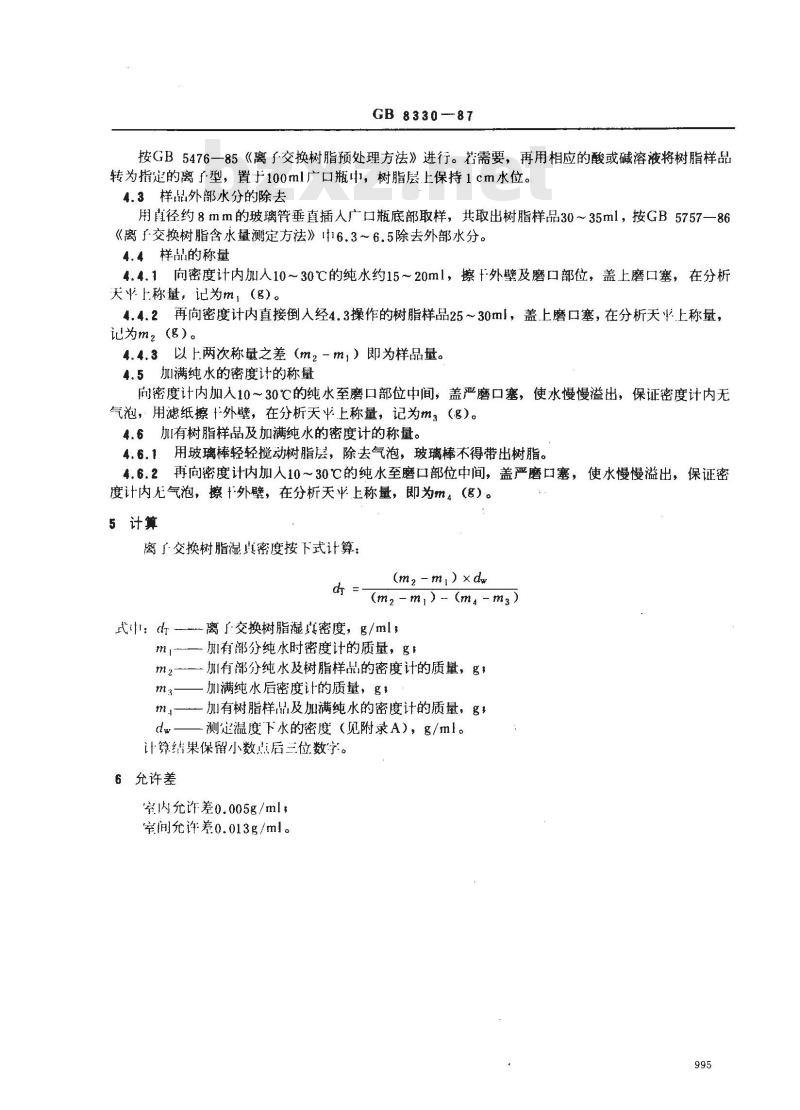

GB 8330-87
按GB5476一85《离了交换树脂预处理方法》进行。若需要，再用相应的酸或碱溶液将树脂样品转为指定的离了型，置于100ml广口瓶中，树脂层上保持1cm水位。4.3样品外部水分的除去
用直径约8mm的玻璃管垂直插人广口瓶底部取样，共取出树脂样品30~35ml，按GB5757一86《离了交换树脂含水量测定方法》中16.3～6.5除去外部水分。4.4样品的称量
4.4.1向密度计内加人10～30℃的纯水约15～20ml，擦+外壁及磨口部位，盖上磨口塞，在分析天上称量，记为m，（g）。
4.4.2再向密度计内直接倒人经4.3操作的树脂样品25~30ml，盖上磨口塞，在分析天上称量，记为m2(g)。
4.4.3以上两次称量之差（m2一m，）即为样品量。4.5加满纯水的密度计的称量
向密度计内加人10～30℃的纯水至磨口部位中间，盖严磨口塞，使水慢慢溢出，保证密度计内无气泡，用滤纸擦t外璧，在分析天平上称量，记为m（g）。4.6加有树脂样品及加满纯水的密度计的称量。4.6.1用玻璃棒轻轻搅动树脂层，除去气泡，玻璃棒不得带出树脂。4.6.2再向密度计内加人10～30℃的纯水至磨口部位中间，盖严磨口塞，使水慢慢溢出，保证密度计内无气泡，擦外璧，在分析天平上称量，即为m4（g）。5计算
离了交换树脂湿真密度按下式计算：d
(mz -m) ×dw
(m,-m,)-(mg-m3)
式中，d离了交换树脂漩真密度，g/ml；m
加有部分纯水时密度计的质量，g，加有部分纯水及树脂样品的密度计的质量，g；加满纯水后密度计的质量，g，
加有树脂样品及加满纯水的密度计的质量，g，测定温度下水的密度（见附录A），g/ml。计算结果保留小数点后三位数字。6允许差
室内充许差0.005g/ml；
室间允许差0.013g/ml。
温度，℃
温度，℃
10.999878
附加说明：
温度，℃

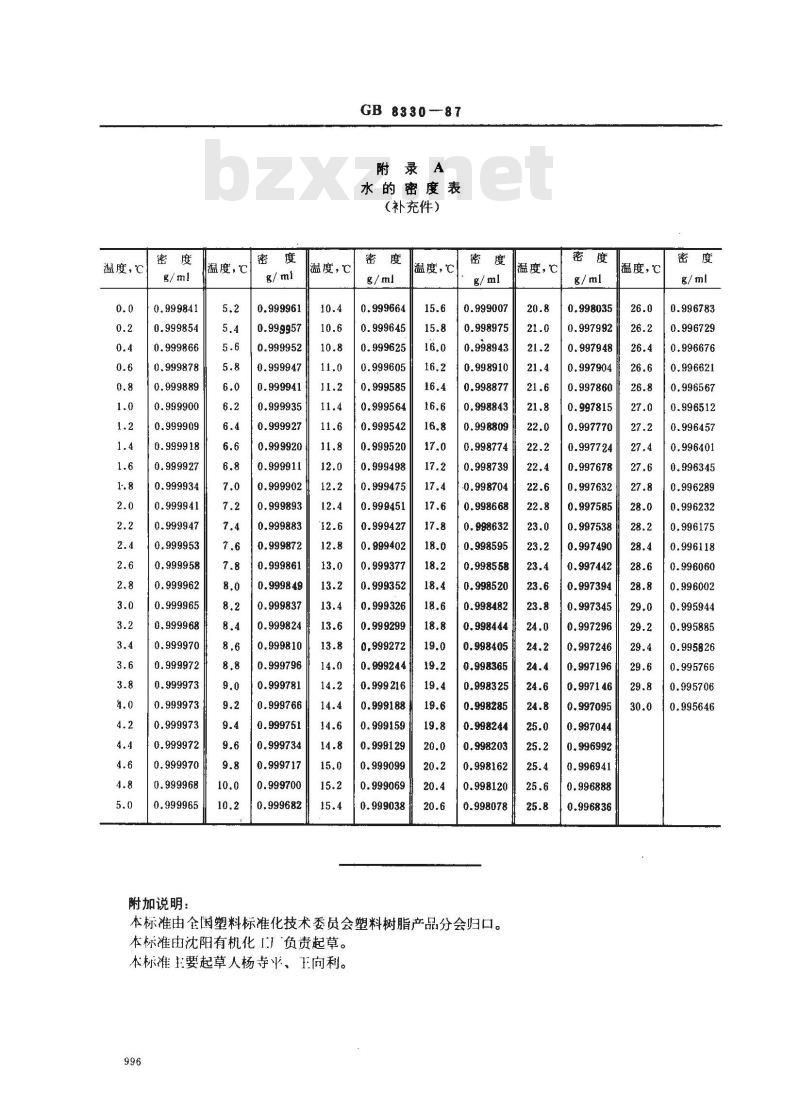

GB 8330--87
附录A
水的密度表
（补充件）
温度，℃
0,999272
本标准由全国塑料标准化技术委员会塑料树脂产品分会归口。本标准由沈阳有机化I）‘负责起草。本标准主要起草人杨寺平、王向利。996
温度，℃
温度，℃
