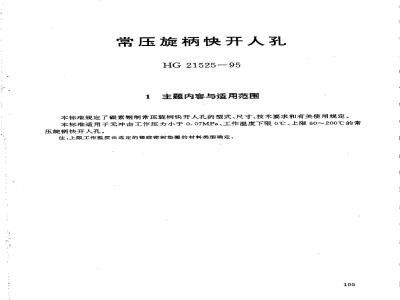

标准图片预览
标准内容
常压旋柄快开人孔
HG21525 ---95
1主题内容与适用范围
本标推规定了碳素钢制常压旋柄快开人孔的型式、尺寸、技术要求和有关使用规定本标准适用于无冲击工作压力小于0.07MPa，工作温度下限0℃、上限60~200℃的常压旋柄快开人孔。
注：土限工作温度由选定的橡胶密封垫圈的材料类型确定。105
GB 91—86
GB 6179--86
GB 97.1-85
GB 5781--86
GB 96—85
GB 41-86
GB 882-86
HG21514—95
《开口销》
引用标准
《I型六角并槽螺母C级》
《平垫圈一A级》
《六角头螺栓一全螺纹一C级》
《大垫圈一A和C级》
《I型六角螺母一C级》
《销轴》
《碳素钢、低合金钢制人孔和手孔类型与技术条件》.
型式和尺寸
人孔的型式和尺寸见下图及表31～表3-2的规定10
(横梁长儿
标准号
GB91-86
GB617986
GB 97. 1 - 85
GB 5781-86
GB 96—85
GB41-86
GB 882 -- 86
GB 91-86
GB 97.1 85
明细表
销6.3×65
螺母M36
盖挡板
垫圈36
螺栓M10×20
垫圈24
螺母M24
销轴B25×100
销6.3×40
垫圈24
Q235-A·F
低碳钢
Q235-A
Q235--A·F
橡胶板（光面）
Q235-A·F
25（锻件）
Q235-A·F
25（锻件）
Q235-A·F
1Q235A
低碳钢
1140HV
注；表中件号1仅表示了筒体部件中筒节和焊环的材料，支耳的材料为20（锻件）。尺寸表
公称直径
表3—1
表3-2
总质量
注：人孔高度H，系根据容器直径不小于人孔公称直径的两倍而定；如有特殊要求，允许改变，但需注明改变后的H尺寸，并修正人孔总质量。108
技术要求
人孔的技术要求按HG21514中第4章“技术条件”的规定109此内容来自标准下载网
标记示例
公称直径DN450、H1=160、采用2709耐酸、碱橡胶板垫圈的常压旋柄快开人孔，其规定标记符号为：
人孔(R·A-2709)
450HG21525-95
Hi=180(非标准尺寸)的上例人孔，其规定标记符号为：人(R-A—2709)
450H,=180HG21525-95
附加说明
本标准提出单位、主编单位
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：中国天辰化学工程公司主要起草人：李文任赵承和沈鹏飞111
