GB/T 9645-1988 硬聚氯乙烯(PVC-U)管材吸水性试验方法 GB/T9645-1988 标准下载解压密码：www.bzxz.net

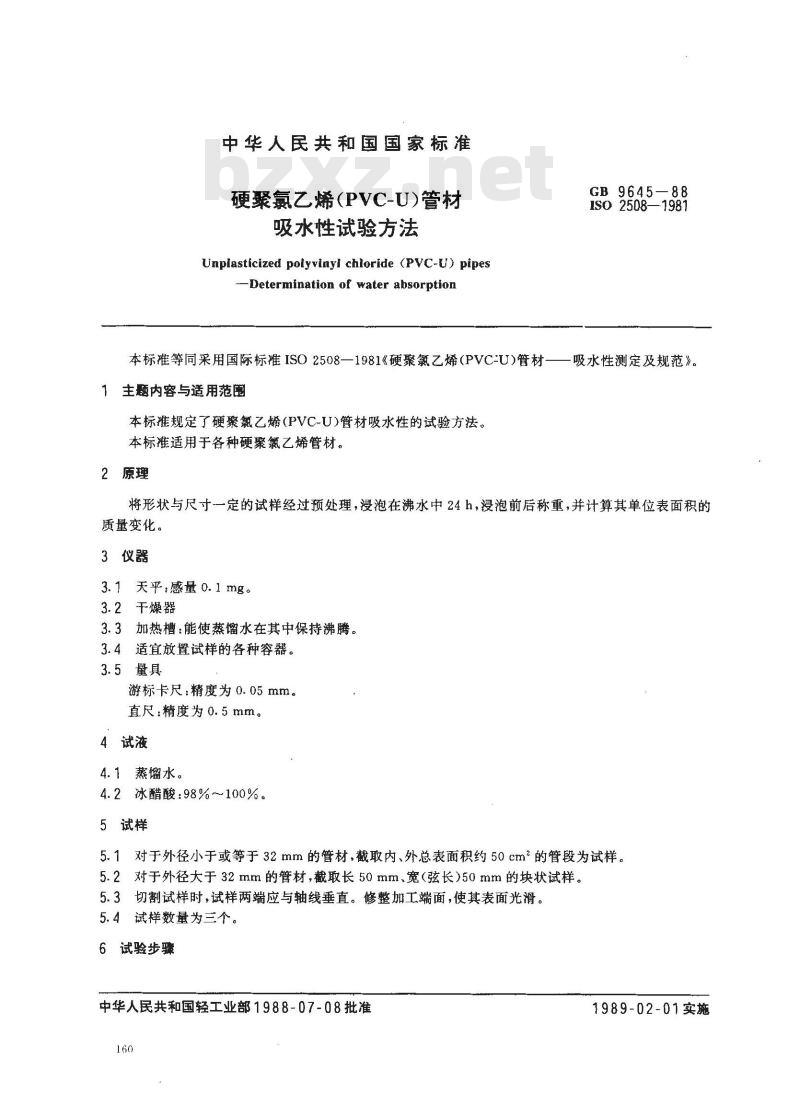

中华人民共和国国家标准此内容来自标准下载网
硬聚氯乙烯（PVC-U）管材
吸水性试验方法
Unplasticized potyvinyl chioride (PVC-U) pipes-Determination of water absorption本标准等同采用国际标准ISO2508—1981《硬聚氟乙烯(PVC-U)管材-1主题内容与适用范围
本标准规定了硬聚氯乙烯(PVC-U)管材吸水性的试验方法。本标推适用于各种硬聚氯乙烯管材。2原理
GB 9645—88
ISO 2508—1981
吸水性测定及规范》。
将形状与尺寸一定的试样经过预处理，浸泡在沸水中24h，浸泡前后称重，并计算其单位表面积的质量变化。
3仪器
3.1天平，感量0.1mg。
3.2干燥器
3.3加热槽：能使蒸馏水在其中保持沸腾。3.4适宜放置试样的各种容器。
3.5量具
游标卡尺：精度为0.05mm。
直尺：精度为0.5mm。
4试液
4.1蒸馏水。
4.2 冰醋酸:98%~100%。
5试样
5.1对于外径小于或等于32mm的管材，截取内、外总表面积约50cm2的管段为试样。5.2对于外径大于32mm的管材，截取长50mm、宽（弦长）50mm的块状试样。5.3切割试样时，试样两端应与轴线垂直。修整加工端面，使其表面光滑。5.4试样数量为三个。
6试验步骤
中华人民共和国轻工业部1988-07-08批准160
1989-02-01实施
GB9645-

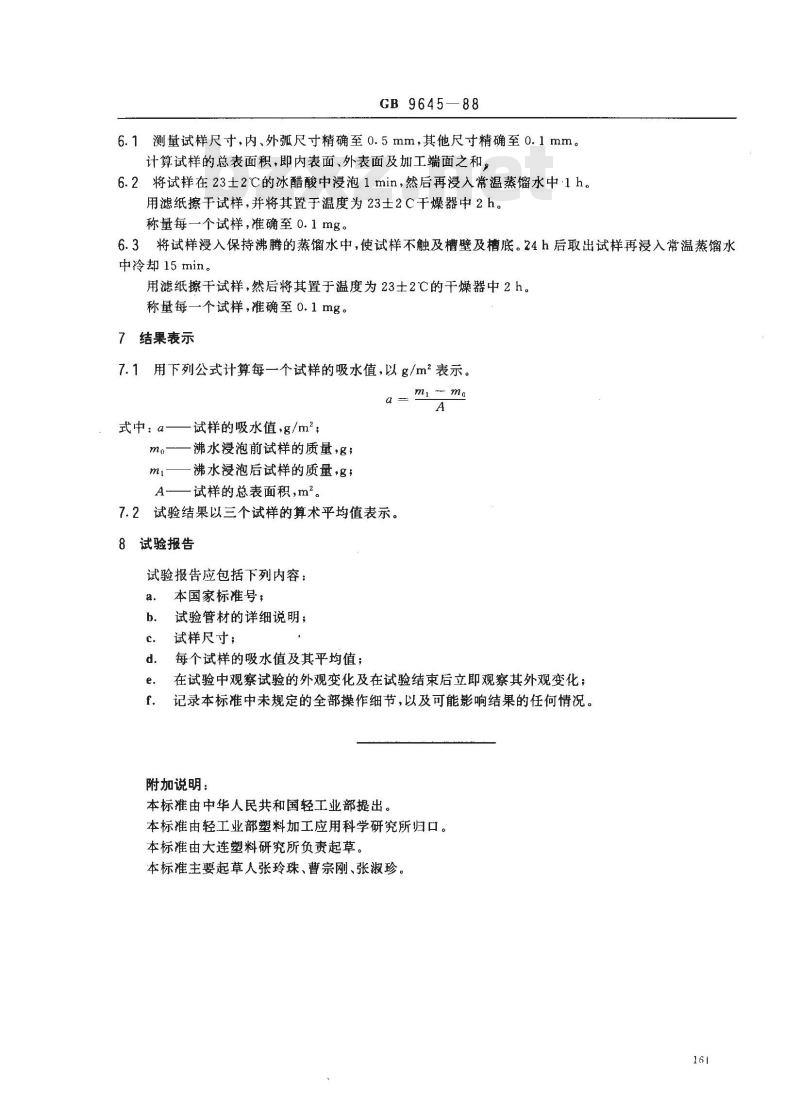

6.1测量试样尺寸，内、外弧尺寸精确至0.5mm，其他尺寸精确至0.1mm。计算试样的总表面积，即内表面、外表面及加工端面之和，6.2将试样在23土2℃的冰醋酸中浸泡1min，然后再浸入常温蒸馏水中·1h。用滤纸擦干试样，并将其置于温度为23土2C干燥器中2h。称量每一个试样,准确至0.1 mg。6.3将试样漫入保持沸腾的蒸馏水中，使试样不触及槽壁及槽底。24h后取出试样再浸入常温蒸馏水中冷却15 min。
用滤纸擦干试样，然后将其置于温度为23士2℃的干燥器中2h。称量每一个试样,准确至0.1 mg。7结果表示
7.1用下列公式计算每一个试样的吸水值，以g/m2表示。0
式中：a——试样的吸水值，g/m\;mo
一沸水浸泡前试样的质量，g；
沸水浸泡后试样的质量，名；
A试样的总表面积,m2。
7.2试验结果以三个试样的算术平均值表示。8试验报告
试验报告应包括下列内容：
本国家标准号：
试验管材的详细说明；
试样尺寸；
每个试样的吸水值及其平均值；m mo
在试验中观察试验的外观变化及在试验结束后立即观察其外观变化；记录本标准中未规定的全部操作细节，以及可能影响结果的任何情况。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由大连塑料研究所负责起草。本标准主要起草人张玲珠、曹宗刚、张淑珍。161
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
