HG 21546.1-1993
基本信息
标准号： HG 21546.1-1993
中文名称：回转圆筒用托轮、挡轮类型与技术条件
标准类别：化工行业标准(HG)
英文名称： Types and technical requirements of support wheels and retaining wheels for rotary drums
标准状态：现行
发布日期：1993-08-26
实施日期：1992-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：化工技术>>71.120化工设备
中标分类号：化工>>化工机械与设备>>G91化工机械与设备零部件
关联标准
出版信息
页数：13页
标准价格：15.0 元
出版日期：1992-01-01
相关单位信息
标准简介
HG 21546.1-1993 回转圆筒用托轮、挡轮类型与技术条件 HG21546.1-1993 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

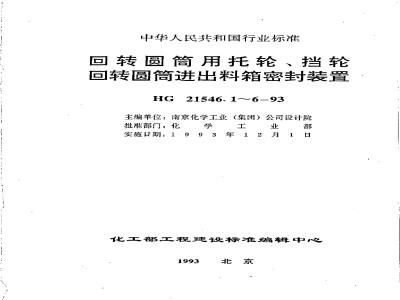

中华人民共和国行业标准
回转圆筒用托轮、挡轮
回转圆筒进出料箱密封装置
HG 21546.1～6-93
主编单位：南京化学工业（集团）公司设计院批推部门：化
实施日期：1９９93年12月1日
化工部工程建设标准编辑中心
化学工业部文件
化基发（1993）597号
关于批准《回转圆筒用托轮、挡轮》和《回转圆简进出料箱密封装置》为化工行业标准的通
各省、自治区、直辖市、计划单列市化工厅（局、公司），各有关设计单位：
由化工部设备设计技术中心站组织、南京化学工业(集团)公司设计院主编的《回转圆筒用托轮、挡轮》和《回转圆筒进出料箱密封装置》，经审套，现批准为化工行业标准。编号为HG21546.1~693，自一九九三年十二月一日起施行。自该标准施行之日起，原HG5—1306~1307-80《回转圆筒用托、挡轮》标准作废。本标准由化工部设备设计技术中心站负责管理，由化工部工程建设标准编辑中心出版发行。化学工业部
一九九三年八月二十#
《回转圆简用托轮、挡轮类型与技术条件》（HG21546.1--93)1
主题内容与适用范围
引用标准
类型、基本参数和尺寸
技术条件。
装配要求·
《回转圆筒用托轮》（HG21546.2-93）1
主题内容与适用范围·
引用标准·
形式，基本参数和尺寸
技术要求·
5说明·
《问转圆筒用挡轮》（HG21546.3--93)1
主题内容与适用范围·
引用标推·
型式、基本参数和尺寸
技术要求
说明·
（1）
《回转圆简进出料箱密封装置类型与技术条件》（HG21546.4--93）1
主题内容与适用范围
选用原则
密封装置类型和标记方法·
5技术条件
《回转圆筒进出料密封装置（MG型）与技术条件》（HG21546.5-93）主题内容与适用范：
引用标准，
型式和尺寸：
技术条件：
标记示例·
《回转圆筒进出料箱密封装置（JC型）与技术条件》（HG21546.6-93）1
主题内容与适用范
引用标准·
型式和尺寸·
技术条件
标记示例·
编制说明
回转圆筒用托轮、挡轮类型与技术条件HG 21546.1--93
1主题内容与适用范围
本标准规定了托轮、挡轮的类型，技术要求及标记。本标准适用于化工系统干燥、冷却作业所使用的回转圆筒支承部件。其回转圆筒外壁温度为轻型：t≤100℃，重型：100℃GB 5676-85
GB 9439--88
GB 6414--86
GB 699-88
GB 700-88
GB 5117-85
GB 3274-88
JB 4385--87
GB 1031--88
2引用标准
《一般工程用铸造碳钢》
《灰铸铁件》
《铸件尺寸公差》
《优质碳素结构钢技术条件》
《碳素结构钢》
《碳钢焊条》
《碳素结构钢和低合金结构钢热轧厚钢板和钢带》
《锤上自由锻件通用技术条件》《表面粗糙度、参数及其数值》GB1182~~1184-80《形状和位置公差》GB 196-81
《普通螺纹基本尺寸》
GB497一81《普通螺纹公差与配合》GB1800~1804-79《公差与配合》GB 3077--88
GB 985-88
GB 1720-79
GB 3181--82
HGJ 203-83
《合金结构钢技术条件》
《气焊、手工电弧焊及气体保护焊，焊缝坡口的基本形式和尺寸》
《漆膜附着力测定法》
《漆膜颜色标准样本》
《化工机器安装工程施工及验收规范规定》
3类型、基本参数和尺寸
3.0.1，托轮、挡轮类型和系列按表3.0.1-1及表3.0.1-2的规定。
·3.0.2托轮、挡轮基本尺寸应符合HG21546.2-93《回转圆筒用托轮》中图3—1~3-3.表3—1~3-3，以及HG21546.3-93《回转圆筒用挡轮中图3-1～3-2、表3-1～3-2的要求。“
1629 06008100
622068866
8-86-2979125
286952
1286906021
2620980
6-2910962
386-2919120119
1-6-2*91206
0092-0000000001
0002001200
0120001000
1000000
共联转
000000808010001
笋聘黏
100820120080081
0000000
0010001018
0000~002
002~009
2-66-8*979120
献勒、
009000
0000008
4技术条件
4.0.1技术条件规定本标准托轮、挡轮的制造、检验与验收技术要求及标准零件应分别按相应的标准规定。4.0.2托轮、挡轮的制造、检验与验收，除按本技术条件的规定外，还应符合图样的要求。
4.0.3材料
图样要求。
Q235A钢板应符合GB3274-88的规定。HT150.HT200应符合GB9439-88的规定。ZG310-570应符合GB5676-85的规定。45号钢和40Cr锻件应符合JB4385-87的规定。接
焊接采用电弧焊，焊接材料按HGJ15-89的规定和焊缝坡口基本形式与尺寸按GB985一88的规定。4.0. 4.2
4.0.4.3焊缝表面不得有裂纹、气孔、孤坑和夹渣等缺陷。4.0.5需进行热处理的零件应符合图样要求。6
5装配要求
5.0.1托轮组应整体吊装。免费标准bzxz.net
5.0.2托轮轴直线度公差应按GB1184-80的规定，公差等级为9级。
5.0.3两托轮轴线的平行度公差应按GB1184-80的规定，公差等级为9级。
5.0.4两托轮横向、纵向中心线应与底座的横向、纵向中心线重合，平行度公差应按GB1184一80的规定，公差等级为9级。5.0.5两托轮顶面的平面度公差应按GB1184--80的规定，公差等级为7级。
5.0.6滚动轴承装配按HGJ203-83《化工机器安装工程施工及验收规范通用规定》的规定。
轴承润滑-般采用GB491-87《钙基润滑脂》中的145.0.73
托轮与滚圈之间用石墨润滑。制造安装应符合图样要求。5.0.8
装配后托、挡轮转动应灵活、平稳、无碰卡等现象。5.0.9
调试合格后，轴承座及底座应涂氯磺化聚乙烯底漆5.0.10
（J52—1），中间漆（J52—2），面漆（J52-3）各-层。每层漆膜厚度为25-35m，漆膜附着力应不低于GB1720--79中的2级要求。表面处理要求，应按照GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》的规定。除锈等级为Sa2，或由设计者自定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
