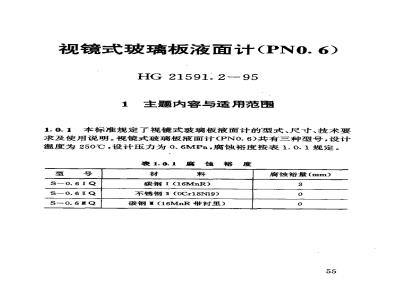

视镜式玻璃板液面计（PNO.6）
HG 21591: 2-95
1主题内容与适用范围
1.0.1本标准规定了视镜式玻璃板液面计的型式，尺寸，技术要求及使用说明。视镜式玻璃板液面计(PN0.6)共有三种型号，设计温度为250℃，设计压力为0.6MPa，腐蚀裕度按表1.0.1规定。表1.0.1腐蚀裕度
碳钢I（16MnR）
不锈钢（0Cr18Ni9）
碳钢I（16MnR带衬里）
腐蚀裕量（mm）
引用标准
HG21588一95《玻璃板液面计标准系列及技术要求》56
3.·结构型式、基本参数及尺寸3.0.1本标的结构型式及尺寸见图3.0.1-1、图3.0.1--2及表3.0.1。
表3.0.1视镜式玻璃板液面计(PN0.6)规格、基本参数及尺寸标记规定
液面计S0.6--1.Q
液面计So.6—1Q
液面计So.6-真Q
透光尺寸
(mmXmm)
304×18
304×18
304×18
标准图（即施工图）图号
HG 21591. 2 -- 95—1
HG21591.2-95—2
HG21591.2—95--3
3.0.2玻璃板按QB776一80《液面计用玻璃板和玻璃管》标准，规格号为R320。
互Q型视镜式玻璃板液面计：
结构简
图3. 0.1-1 S 0. 6-- 1Q.S 0.6-4
玻璃板
图3.0.12
S0.6一亚Q型视镜式玻璃板液面计结构简图垫片
玻璃板
技术要求
技术要求应符合HG21588一95《玻璃板液面计标准系列4.0.13
及技术要求》标准中的有关规定。型衬里随所在设备进行，衬里材料与所在设备衬里材料4.0.2
相间。
5选用规定
标记规定及其示例应符合HG21588一95标准中有关规5.0.2本标准的各种规格液面计按表3.0.1选用；并表示在设备装配图的明细栏中。
5.0.3设计者可以改变垫片（件号4）材质（石棉橡胶板），但应在设备装配图上说明。更改的垫片材料仅限于参数为比压Y小于等于25.5MPa、垫片系数m小于等于2.75的材料。5.0.4为减少焊接变形，接缘（图3.0.1-~1、图3.0.1一2中的件号1)与容器壁之间角焊缝尺寸应尽量减小。62
附加说明
本标准提出单位、主编单位
和主要起草人
化工部设备设计技术中心站
提出单位：
主编单位：中国寰球化学工程公司主要起草人
孔祥麟
编　制：邱文炳
校核：刘梦麟
审核：薛体俊
玻璃板液面计
HG21589.1~-21589.2—95
HG21590—95.HG21591.121591.2—95编·制说明
、前言
《玻璃板液面计》是根据化工部（93)化基标字第（28）号文下达的1993年设计基础工作计划进行编制的。本标推的编制是以原HG5-1363～1370-80《玻璃板液面计标准》（以下简称“原标准”)为基础，对其设计、制造和使用等情况进行调研后进行的。原标准经十五年来的使用，基本上满足了化工，石油工业生产的需要，为化工、石油产品的生产起到了指示液面、指导生产的作用。但，使用中也发现一些缺点和不足，主要是：当液面计发生破裂时，若液面计进出口处未装截止阀，则需停产后才能更换液面计，这样给生产和操作带来很大不便；当介质较脏或较粘稠时，时有发生堵塞现象。近年来我国大量引进国外化工生产装置，为适应生产的发展，扩大液面计的使用范围，液面计应配备与装置相应的标准法兰。此外，原液面计标准中，所用的一些材料牌号及零部件标准，已有较大变化，也应以新牌号、新标推取代。本标准就上述主要问题给予了解决。二、编制原则及内容
1.关于类型和结构形式下载标准就来标准下载网
为使液面计的名称更具直观性，本标准将原标准中的R6型及R型液面计的名称改为“视镜式玻璃板液面计”，其它型液面计63
名称未变。因此，本标推中的液面计采用了“透光式”“反射式”和“视镜式”三种类型，其型号分别为T型.R型和S型。原标推中带有接管法兰（本标准中的T型和R型）的玻璃板液面计安装时，需在进出口两端加装截止阀，才能做到当液面计破裂后，在不停产的情况下，更换液面计。本标准针对上述问题对结构进行了改进。改进后的液面计进出口两端可不再安装截止阀，中途不停产即可维修和更换液面计。既简化了安装，又节省了截止阀，给生产和维修带来较大方便。原标推中R6型（本标推中的S型一PNO.6）液面计为带颈型，R型（本标准中的S型-一常压液面计为嵌入连接型。本标推对带颈型液面计的颈部零件进行了验算，发现该部位的零件用于0.6MPa时，在强度上是不安全的，用于0.1MPa时则安全可靠，面嵌入连接型液面计由于接缘有一定的厚度，可以作为壳体开孔补强（面积）之用。因此，本标准将常压液面计在结构型式上除保留原有的嵌入连接型外，又增加了带颈型，而将0.6MPa的液面计在结构型式上由原来的带颈型改为嵌入连接型。2.关于公称压力
透光式（2.5MPa及6.3MPa）、反射式（4.OMPa）、视镜式（常压及0.6MPa）液面计的公称压力仍采用原标准中的压力级别。其中采用6.3MPa而不采用6.4MPa，是因为64kgf/cm2一6.28MPa，且HGJ《钢制管法兰、垫片、紧固件》标准中采用6.3MPa，为取其一致，故采用6.3MPa。关于常压的含义是指设计压力从零开始至小于0.1MPa的范围。
3。关于使用温度：
玻璃板液面计的使用温度主要取决于玻璃板的材质。就硼硅-64
玻璃的物化性能来说，无论是耐热冲击性能、膨胀系数和抗张能力都优于一般钠钙玻璃，所以国内外的液面计均用硼硅玻璃。本标准中规定最高使用温度为250℃（介质温度），对PN4.0.PN6.3液面计，当温度超过200℃时，应降低使用压力，其原因是通过对玻璃板强度测试，发现钢化处理后的玻璃板若再经200～300℃的加热处理，其抗弯强度值下降。而液面计标准中均采用了同等厚度的标准玻璃板，因此须升温降压使用的液面计只涉及了部分标推。对PN2.5、PNO.6和常压液面计，由于玻璃板的强度在此温度下使用满足要求，故在250℃时可不降压使用。采用衬里结构的液面计，使用温度为衬里材料的允许温度，但衬里材料的允许温度不得超过本标准中规定的最高使用温度。4.关于腐蚀裕度
原标推对液面计的腐蚀裕度未作规定。为了避免由于腐蚀作用对液面计的损害，本标准增加了对液面计腐蚀裕度的规定。5.关于液面计用垫片
柔性石墨复合垫片各项性能均优于石棉橡胶板，且无污染。在HGI70一91标准中已被采用，因此在编制本标准时，对T型，R型液面计以柔性石墨复合垫片代替了原标准中的石棉橡胶板，对S型液面计，由于其设计压力低，仍采用石棉橡胶板。为了扩大介质的适用范围，本标准还给出垫片可以更换的规定。6.关于液面计用法兰
（1）关丁对外连接法兰标推
本标准采用了新制订的HGJ《钢制管法兰、垫片、紧固件》标准，还采用了ANSIB16.5《管子法兰和法兰管件》标准，该标准是国外化工生产装置中常用标推。65
(2)关于本标推用法兰型式
由于使用压力、使用温度及使用介质的限制，本标准均采用带颈对焊法兰。
若采用其它标推法兰，应与液面计制造厂协商一致，并在设计文件中予以说明。
（3)关于本标准用法兰尺寸及压力等级由于HGJ67-91《钢制管法兰压力一温度等级》标准的限制，本标准对T型（PN6.3)和R型（PN4.0)液面计，根据HG21588一95《玻璃板液面计标准系列及技术要求》标推中表1.0.3规定的最高允许使用压力（4.0MPa或6.3MPa）和使用温度（200℃）进行法兰设计。为了简化设计，本标准只给出此压力、此温度下的法兰尺寸，对在此压力下，使用温度低于200℃时仍使用此法兰，这样给制造，供货，安装提供了方便。但当使用温度高于200℃时，最高允许使用压力（无冲击）应按HG21588--95标准中表1.0.3的规定确定。对T型（PN2.5）系列按使用温度为250C设计，低于此温度时仍使用此法兰。
(4)与本标推用法兰相连接的法兰压力等级由于不同材料的法兰当使用温度提高时，使用压力会有所下降，故本标推采用比液面计公称压力提高一档的相连接的法兰。即：
液面计公称压力
对外连接法兰压力等级
由于HGJ《钢制管法兰、垫片、紧固件》标准中，PN2.5和66
