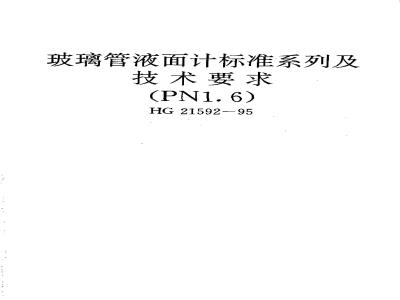

玻璃管液面计标准系列及
技术要求
HG21592--95
1主题内容与适用范围
本标准规定了公称压力为1.6MPa的玻璃管液面计的结构型式、尺寸、技术要求、标注方法及选用规定。1.0.2本标准适用于化工行业公称压力为1.6MPa，使用温度为0~200℃的用于设备液面指示的玻璃管液面计。本标准中的腐蚀裕度按表1.0.2中的规定。表1.0.2腐蚀裕度
材料代号
碳钢I
不锈钢直
腐蚀裕度
GB1220
GB3077
GB3323
GB3880下载标准就来标准下载网
GB4237
GB6654
GB1527
GB5231
GB1804
GB3985
GB 6170
GB7306
JB/T4709
JB2536
引「用标准
《钢制压力容器》
《优质碳素结构钢技术条件》
《碳素结构钢》
《不锈钢棒》
《合金结构钢技术条件》
《钢熔化焊对接接头射线照相和质量分级》《铝及铝合金板材》
《不锈钢热轧钢板》
《压力容器用碳素钢和低合金钢厚钢板》《拉制铜管》
《加工铜一化学成分和产品形状》《开槽圆柱头螺钉》
《标准型弹簧垫圈》
《普通螺纹基本尺寸》
《普通螺纹公差带的选用及标记》《钢球》
《未注公差尺寸的极限偏差》
《石棉橡胶板》
《机械制图字体》
《1型六角螺母A级和B级》
《用螺纹密封的管螺纹》
《钢制压力容器焊接规程》
《压力容器油漆、包装、运输》JB1692
HGJ 223
ANSI B16. 5
《伞型手轮》
《产品标牌》
《橡胶石棉盘根》
《液面计用玻璃板和玻璃管》
《铜及铜合金焊接及钎焊技术规程》《突面带颈平焊钢制管法兰》
《凹凸面带颈平焊钢制法兰》
《管子法兰和法兰管件》
3结构型式、基本参数及尺寸
3.0.1本标准的结构型式为“普通型”及“保温型”两种。基本参数及尺寸见表3.0.1及图3.0.1。
公称长度
玻璃管液面计(PN1.6)基本参数及尺寸透光长度”
Li(mm)
加热蒸汽管
接口间距
L2(mm)
普通型
*本标准中的透光长度是指标尺的实际长度。3. 0.2
保温型
玻璃管按·QB776一80《液面计用玻璃板和玻璃管》标推。型号、代号
玻璃管式。
2代号
1法兰型式代号：
一突面法兰（RF），按HGJ46标准：一凸面法兰（M），按HGJ47标准：C型—
一突面法兰（RF)，按ANSIB16.5标准S.O.2)材料代号
I二—碳钢(锻钢16Mn)；
直—一不锈钢（0Cr18Ni9）。
3)结构型式代号：
普通型不标注；
保温型——W。
3.0.4标记规定
标记说明：
液面计口
□xx　
2标记示例：
公称长度
结构型式杠
普通型不标注
保温型注W
材料代号I、亚
公称压力
型号G
法兰型式代号A.B.C
例1：公称压力1.6MPa、碳钢材料、保温型、法兰标推为HGJ46，公称长度L一500mm的玻璃管液面计，其标记为：液面计AG1.6-1W--500
例2：公称压力1.6MPa、不锈钢材料、普通型、法兰标准为HGI47，公称长度L=1400mm的玻璃管液面计，其标记为：液面计 BG1:6-1—1400
uiihihnn
13.0.1（续）
玻璃管液面计结构简图
汽管接
4技术要求
4.0.1制造液面计的所有材料，必须具有质量合格证明书。所采用的材料除应符合国家规定的材料标推外，还应符合本标准及图纸要求。
4.0.2本标准中的玻璃管材料为钢化硼硅玻璃，玻璃管的耐热急变温差为180℃，玻璃管按QB776一80《液面计用玻璃板和玻璃管》标准。
4.0.3液面计主体材料分别采用I（碳钢）、耳（不锈钢)两种类型的材料。垫片材料为石棉橡胶板。4.0.4液面让上、下法兰间的尺寸充许偏差要求如下：1两法兰密封面应在同一竖直垂直面内，其垂直度允许偏差应小于 1mm。
2通过两法兰密封面中心的竖直向下的垂直线的间距允许.偏差应小于1.5mm。
3两法兰中心间距允许偏差应为士1.5mm。4. 0. 5
液面计针型阀钢球的自动关闭压力为0.2MPa保温型采用蒸汽加热，蒸汽压力小于等于0.6MPa。水压试验
液面计制造完毕后，应按1.5倍液面计公称压力进行水压试验，试压要求应符合GB150的规定。4.0.8气密性试验
如果设计另有要求，还应在水压试验合格后进行气密性试验，试验压力为液面计公称压力的1.05倍。试验要求应符合GB150的规定。
液面计的油漆、包装、运输应符合JB2536标准中的规定。4.0.10产品出厂时应有包括上述要求的各项检验合格质量证明书。
5选用规定
5.0.1对外连接的法兰尺寸及型式法兰的公称直径为DN20或3/4\。1
2法兰型式为A型、B型、C型三种，其连接尺寸A型：突面法兰(RF），按HGI46一91,PN2.5；B型:凸面法兰(M)，按HGJ47-91,PN2.5C型：突面法兰(RF)，按ANSIB16.5S.O.300#。5.0.2垫片
本标准选用石棉橡胶板，用户可以根据操作条件、介质特性！选用预紧比压小于等于25.5MPa、垫片系数m小于等于2的材料更换，但需在设备的装配图中注明。标记规定及其示例按3.0.4规定。5.0:32
5.0.4本标准的各种规格液面计按表5.0.4选用，并表示在设备装配图的明细栏中。
液面计
液面计
波面计
液面计
液面计
液面计
液面计
液面计
液面计
液面计
液面计
液面计
表5.0.4玻璃管液面计(PN1.6)规格标记规定
A(B,C) G1.6- 1 (I )--500
A(B,C) G1. 6— 1 (直 )-600
A(B,C) G1.6- 1 (1 )--800
A(B.C) G1.6-- 1 ( )-1000
A(B,C) G1.6- 1 (1)-1200
A(B,C) G1. 6-- I (I )-1400
A(B,C)G1.6- I (I)W-500
A(B.C) G1.6- I (I )W--600
A(B.C) G1.6-- I (I )W-800
A(B.C)G1.6- I (I)W-1000
A(B.C) G1.6- I (I )W--1200
A(B.C)G1.6-- I (I)W-1400
标准图（即施工图）图号
HG 21592--95--1
HG 21592-95--2
HG21592—95--3
HG21592--95--4
HG 21592—95--5
HG21592—95--6
HG21592—95--7
HG21592--95--8
HG 21592—95-9
HG21592-95—10
HG 21592—95-11
HG 21592-95-12
