基本信息

标准号: HG 21602-1999

中文名称:平盖不锈钢手孔

标准类别:化工行业标准(HG)

英文名称: Flat cover stainless steel hand hole

标准状态:现行

发布日期:1999-12-10

实施日期:2001-08-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:104015

标准分类号

标准ICS号:化工技术>>71.120化工设备

中标分类号:化工>>化工机械与设备>>G91化工机械与设备零部件

关联标准

替代情况:HGJ 511-1986

出版信息

页数:6页

标准价格:12.0 元

相关单位信息

标准简介

本标准规定了平盖不锈钢手孔的型式、基本参数、尺寸、技术要求和有关使用规定。本标准适用于公称压力PN0.6MPa、PN1.OMPa、PN1.6MPa、PN2.5MPa及PN4.OMPa,工作温度为大于20~100℃,升温降压可以适用于工作温度300℃的平盖不锈钢手孔。 HG 21602-1999 平盖不锈钢手孔 HG21602-1999 标准下载解压密码:www.bzxz.net

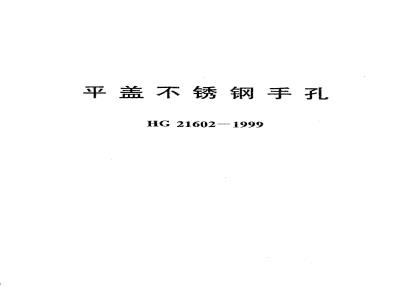

标准图片预览






标准内容

平盖不锈钢手孔www.bzxz.net
HG 21602-1999
主题内容与适用范围
本标准规定了平盖不锈钢手孔的型式,基本参数、尺寸,技术要求和有关使用规定。
本标适用手公称压力PN0.6MPa、PN1.OMPa、PN1.6MPa.FN 2.5MPa 及 PN 4.0MPa,工 作温度为--20-100℃,升温降压可以适用于工作温度300C的平盖不锈钢手孔。97
HG20602
HG20606
HG 20608
GB5780
GB6170
G3 901
HG20613
HG21594
引用标准
《不锈钢衬里法兰盖》
《钢制管法兰用非金属平垫片》《钢制管法兰用柔性石墨复合垫片》《I型六角头螺母--C级》
《六角头螺栓--C级》
《I型六角头螺母一A和B级》
《等长双头螺柱》
《钢制管法兰用紧固件》
《不锈钢人、手孔分类与技术条件》型式、基本参数和尺寸
标摊号
GB5780
HG20613
GB6170
HG20613
HG20606
(HG20608)
HG20602
螺栓、螺柱
法兰盖
见数据表
见数据表
不锈钢
4.8级、8.8级
35CrMoA
5级.8级
30CrMo
20R,20锻(16Mn锻)
衬不锈钢
石棉橡胶板
(柔性石墨复合垫)
20R(16MnR)/不锈钢
Q235-A·F
注:①垫片的材料允许改变,但应在容器装配图中注明。②括号内的材料及标准为公称压力PN2.5MPa.PN4.OMPa使用。工作温度下的最离无冲击工作压力表公称压力
220-100
最高无冲击工作压力(MPa)
(1XOzW)
(otXozW)
Sfx651
4:技术要求
技术要求按HG215941999《不锈钢人、手孔分类与技术条件》的规定
5平盖不锈钢手孔图纸自录
平盖不锈钢手毡
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
苹盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
平盖不锈钢手孔
施工图号
RF 150--0. 611
HG21602-1999---1
RF250-0.6|HG21602-19992
RF 150--1.01HG21602—1999-3
RF250--1.0 HG21602-1999-4
RF150-1.6HG21602--1999-5
RF250-1.6HG21602-1999—6
MFM 150--1.0 HG 21602---1999-7MFM250-1.011
HG21602—1999—8
MFM 150--1.6HG 21602--1999--9MFM250--1.6HG21602-1999--10
RF150--2.5HG21602--1999—11
RF250--2.5HG21602—1999—12
RF150--4.0HG21602-1999-13
MFM150--2.5|HG21602--1999-
MFM250-2.5HG21602-1999--15
MFM150-4.0JHG21602--1999-16
图纸张数
张数折1#图
6标记示例
公称压力PN1.6MPa、公称直径DN250.H=200、密封面型式为凹凸面的平盖不锈钢手孔,其规定标记符号为:手孔MFM250-1.6HG21602
H一160(非标准尺寸的上例手孔,其规定标记符号为:手托MFM250--1.6H,-160HG 21602105
