HG/T 2-162-1965 塑料低温冲击压缩试验方法 HG/T2-162-1965 标准下载解压密码：www.bzxz.net

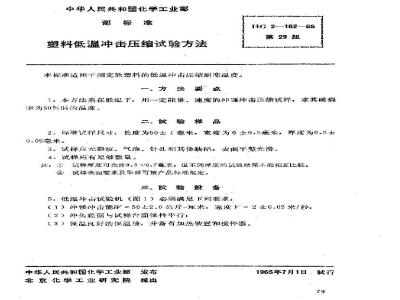

中华人民共和国化学工业部
郡标准
塑料低温冲击压缩试验方法
本标雄适用于测定软塑料的低温冲击最缠耐塞温度：一、方法要点
第29翘
1、本厅法系在低温下，用定能量、速度的冲懂冲击压缔试样，求其破裂送为50%时的谢度：
二样品
2，标准试样尺寸：长度为50±1毫米，宽度为6士0.5毫米，厚膜为0.5去0。05米。
3，试样成无裂纹、气泡，针孔和其他缺降，表面平整光滑。4：试样应有足够数暴。
注，让就样序度可充许0.3~0.7毫米，但不同厚度的验结果不能相互比较。②试祥表面要求及取样可按产品标准舰定。兰、戴設
5，抵温独论试验机（图1）必须满足下列要求：（1）冲锤冲能球50±2.0公厅-埋米，速度=2上0,05米/秒：（2）神头底面与试样台商保特平行【3）保温好的保端，并备有加热装划和搅拌器，中华人民共和国化学工业部发布提出
非京化学工业研究院主免费标准bzxz.net
1965年7月1日：試行
共 ５ 页第 2
HG·2—162—65
图1低温神击试验机
1—主负荷，2-冲击杆，3—支柱，4—负荷架，5活动梢6—冲头，7-试样转盘，8试样夹具，9～试样，10-试样台11一底座，12一湿度计13保温植，14概器。
6．冷媒：王业乙醇和干。
国赋酸步臻
了。量试样厚度，推确至0.05毫来。8，将10条试样来于试样盘的夹其中，如图2所示。8心
HG2—182-65
中25±0.
图2来试样示意图
1-夹是，2—神买13-试样台，4试样。共5页第3页
9在盛有1业乙醇的保温槽小加十冰，使其降温到所需温度为止。以后每隔-段时间加入少量于冰以保持慎温，经常搅拌，温度控制在士1C范围内，10.将装好试样的试样盘置于所露温度的冷媒中，试样距离滚面50士5寒米，在该温度保持5分钟后，1分钟内将10条试样全部冲击压缩完，然后取出样盘。
11.在室温下将试样恢复到90度，点接观察破被裂情况。然后改变温度，重复以一11试验步骤，直到得出足够数掘。若用分析法计算时，须使温度间隔相等，并求出破裂的最低温度和全部破裂的最高温度。
五試聚
12.低温冲击压缩耐寒温度T5。（C）由下述方法求得：（1）分析法：
T,=T'+AT
武中：T——试样金部破裂的最离温度（C）A\试验的温魔间隔（C）：
S一一试样从,始被裂到全部破裂，破裂百分数的总和。（2）图辑法
用试验温度和试样破裂百分率分别为纵横感标作出直线，试验点数不得少于4
共6页第4页
HG2--162--65
由直线乱找出相应于试样破裂率50%时的溫度为试样冲出压缩耐衰温度。13．每次试验记录下列内容
（1）试样的名称、编号及送样单位：（2）试样的尺寸和数量；
（3）试验温度及相应的试破数量（4）用分析法或作图法求出的谢塞温度，（5）验日期及试验员。
仪器校准：
HG2-162—65
（1）冲锤冲击能球=Ph（公万-厘米）式中 P=P:+P,+P.
P,一主负荷，公斤，
P—一冲击杆重，公斤，
P。-冲头重，公斤，
--冲程厘米。
：（2）冲击速度V=V2gh（米/秒)荐，V=2，0米/秒，W=50谷斤-厘米则#=20厘米，卫二2.5公斤。
共 6页第 ５ 页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
