HG/T 2015-1991 橡胶海绵地毯衬垫 HG/T2015-1991 标准下载解压密码：www.bzxz.net

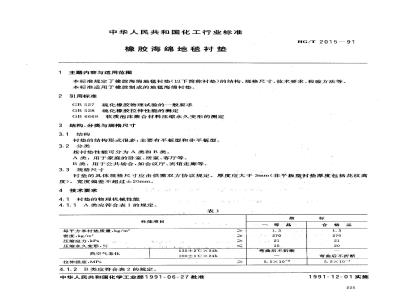

中华人民共和国化工行业标准
橡胶海绵地毯衬垫
生题内容与适用范围
HG/T 2015—91
本标准规定了橡胶海绵地毯衬垫（以下简称衬垫）的结构、规格尺寸、技术要求、检验方法等。本标准适用于橡胶制成的地毯海绵衬垫2引用标准
GB527硫化橡胶物理试验的一般要求GB528硫化橡胶拉伸性能的测定
GB6669软质泡沫聚合材料压缩永久变形的测定3结构、分类与规格尺寸
3.1结构免费标准bzxz.net
衬垫的结构形式很多，主要有平板型和非平板型。3.2分类
按衬垫性能可分为A类和B类。
A类：用于家庭的卧室、居室、客厅等。B类：用于公共场合，如会议厅、宾馆走廊等。3.3规格尺寸
衬垫的具体规格尺寸应由供需双方协议规定。厚度应大于3mm（非平板型衬垫厚度包括花纹高度）。宽度偏差不超过士20mm。4技术要求
4.1衬垫的物理机械性能
4.1.1A类应符合表1的规定。
性能项目
每平方米衬垫质量，kg/m2
密度，kg/m2
压缩应力，kPa
压缩永久变形，%
热空气老化
拉伸强度,MPa
4.1.2B类应符合表2的规定。
135±2℃×24h
100±1℃×24h
中华人民共和国化学工业部1991-06-27批准指
等·品
：270
弯曲后不折断
5.5×10-2
合格品
弯曲后不折断
5.5×10-2
1991-12-01实施
每平方米衬垫质量，kg/m2
密度，kg/m2
压缩应力，kPa
压缩永久变形，%
热空气老化
拉伸强度，MPa
4.1.3非平板型衬热不做密度检验。4.2各等级衬垫的表面质量
表面质量应符合表3的规定。
缺陷名称
边缘不齐
4.3衬挚的颜色和结构
HG/T 2015—91
135±2℃×24h
100±1℃×24h
不允许
弯曲后不折断
5.5×10-2
合格品
弯曲后不折断
5.5×10-2
每处面积不大于100cm，每3m2允许有两处对接平整，不允许脱层开缝
每5m长度内，每侧不得偏离边缘基准线士1cm衬垫的颜色、结构由供需双方商定。5试验方法
5.1衬垫的表面质量用目测和量具进行检验。5.2衬垫的取样及制备方法：
5.2.1从提交检查批中随机抽取~卷样品。5.2.2从样品端部选取质量均匀的部分裁取宽度为200mm（或根据需要裁取更宽）的长条，其长度为该卷样品的幅宽。
5.2.3在距幅宽（即垂直压延）方向的两侧边缘各150mm处画线，去掉线外部分。在这两条线内将该部分三等分。
5.2.4分别从上述三个区域中各裁取两个100mm×100mm的试片，或根据需要裁取适当规格的正方形试片。
5.2.5从剩余的试样上裁取三个50mm×100mm的试片。5.3衬垫的规格尺寸：
5.3.1宽度、长度用卷尺测量，精度为1mm。5.3.2厚度的测量是将六个100mm×100mm的试样分别测定，精确到0.02mm。在一个具有650mm2的圆形压力底座上加1.5kPa的压力，作用力要缓慢施加，不冲击试样，然后立即读数，并计算这六个读数的平均值。
5.4衬垫的物理机械性能：
5.4.1每平方米衬垫质量：
用天平分别称量六个100mm×100mm的衬垫试样，并记录其质量。精确到0.01g，计算六个试样的质量平均值，用千克表示，再除以单个试样的面积即0.01m2，得到每平方米衬垫质量，以千克每平方米226
(kg/m2）为单位。
5.4.2密度：
HG/T 2015—91
分别称量六个100mm×100mm的平板型衬垫试样，精确到0.01g。逐个测量衬垫的厚度，精确到0.02mm。用式(1)计算每个试样的密度，取六个数据的平均值。p=100m
式中：β
密度，kg/m2
质量，名，
厚度，mm。
5.4.3压缩应力：
用海绵硬度试验机进行试验。
将每个100mm×100mm的衬垫试样切成四个50mm×50mm或仪器所规定的试料。将足够的试料叠放成近似25mm厚的两香，切去余边。将叠层试样放在试验机的一个比试样表面积更大的压力底座上，施加1.5kPa的压力，测量叠层试样的总厚度。压缩叠层试样至原厚度的75土1%，立即记录将叠层试样压缩至此厚度所需的压力。按下述式(2)计算压缩应力。记录两个试验结果的平均值。A
式中：Cr—压缩应力,kPa，
A-压力,kN;
B——面积,m2;
D—-1.5kPa的压力。
5.4.4压缩永久变形：
压缩试样厚度的50士1%，不采用玻璃片隔层，试样按上、下面相接依次叠放，恢复时间为4～6h，其他测试条件按GB6669的规定执行。测试采用方法A。5.4.5热空气老化：
将三个50mm×100mm的衬垫试样（非平板型衬垫采用半成品胶料制成的厚度为2～~4mm的胶片制成试样）在规定温度的循环空气老化箱中放置24h。取出后，待试样冷却到室温，弯曲180°至试样两头相接触。检查弯曲处，允许有明显的裂纹，但不允许断裂。5.4.6拉伸强度：
将用半成品胶料制成的试样裁成哑铃形，其规格尺寸如图所示。试样厚度为12.5士1.5mm。试验条件及方法按GB528的规定执行。
6验收规则
HG/T 2015-91
6.1衬垫应由生产厂的质量检验部门验收。生产厂应保证出厂的产品符合本标准的各项技术要求。6.2衬垫以30000m为一批，不足30000m的以15天的产量为一批。6.3衬垫出厂前应按本标准规定，百分之百进行宽度、长度和表面质量检查6.4衬垫的厚度、每平方米衬垫质量、密度、压缩应力、压缩永久变形、热空气老化、拉伸强度等应按批抽验。试验结果如有一项不合格，应取双倍试样复试该项目，复试仍不合格，则该批产品为不合格品。标志、包装、运输与贮存
7.1每卷包装袋上应标有产品名称、生产厂名、商标、数量、生产日期等内容，并应附有质量合格证（包括产品名称、数量、生产日期、检查员工号等）。7.2衬垫的包装应按供需双方协议办理。7.3衬垫在运输中应避免风、雨、雪的侵蚀及日晒；装卸时严禁使用铁钩，以防损伤包装袋及产品。7.4贮存：
7.4.1衬垫应贮存在通风良好的仓库内，仓库温度保持在一15~～十35℃、相对湿度不大于85%。7.4.2·衬垫不能与酸、碱、油类及其他有害于橡胶的物质接触，避免产品污染变质。7.4.3衬垫不能重压，垛高不能超过1.5m，置放时高于地面20mm以上，距热源1.5m以外，避免阳光直射，每两个月倒垛一次。
7.4.4衬垫自出厂之日起，在不超过半年的贮存期内，其物理机械性能应符合本标准的规定。附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由北京市橡胶制品设计研究院归口。本标准由北京市橡胶制品设计研究院、北京市化学建材广负责起草。本标准主要起草人张承颜、刘冰、李璟、李志红。本标准参照采用美国试验与材料协会标准ASTMD3676-78（83)《地毯背面用微孔橡胶衬层》。228
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
