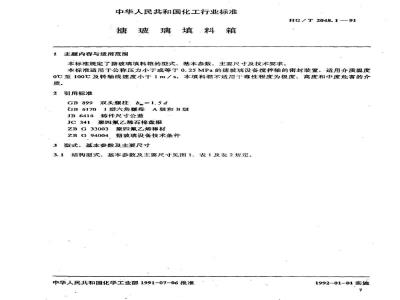

中华人民共和国化工行业标准
塘玻璃填料箱
主题内容与适用范围
本标准规定了塘玻璃填料箱的型式、基本参数、主要尺寸及技术要求，HG/T2048.1—91
本标准适用于公称压力小于或等于0.25MPa的塘玻璃设备搅拌轴的密封装置，适用介质温度0℃至100C及转轴线速度小于1m/s.本填料箱不适用7毒性程度为极度、高度和中度危害的介质。
2引用标准
GB899双头螺柱b=1.5d
GB61701型六角螺母
EA级和B级
JB6414铸件尺寸公差
JC341聚四氟乙烯石棉盘根
ZBG33003聚四氟乙烯棒材
ZBG94004、塘玻璃设备技术条件3型式、基本参数及主要尺寸
结构型式、基本参数及主要尺寸见图1、表1及表2规定，中华人民共和国化学工业部1991-07-06批准1992-01-01实施
HG7T 2048.1
注润滑剂
播玻璃层
密封面
公称直径
标准号
ZBG33003
GB6170
160(h8)
190(h8)
210(h8)
240(h8)
265(h8)
320(h8)
320(h8)
375(h8)bzxz.net
注：d,为机被加工后铁坏尺寸，3.2标记
标记示例：
HG/T 2048.1—91
双头螺柱
明细表
见表2
见表2
表2尺寸表
聚四氟乙烯石棉
Q235-A
法兰螺栓孔
公称压力PN0.25MPa，公称直径DN50mm的塘玻璃填料箱，标记：填料箱PN0.25DN50HG/T2048.1-914技术要求
4.1铸铁件尺寸公差按GB6414规定，4.2箱体法兰的密封面对轴线的垂直度应小于其外径的4／1000.备
或塘玻璃铸铁
或柔性石墨填料
压盖螺栓
参考重量
4.3填料箱法兰螺栓中心圆直径和相邻两螺栓孔弦长极限偏差为±0.6mm；任意两螺栓孔弦长极限偏差为±1mm。
4.4箱体按本标准和ZBG94004进行制造、试验及验收，4.5安装填料时，须逐层进行压紧、HG/T2048.1—91
4.6填料箱装配完毕后，须与糖玻璃设备一起进行水压试验或运转气密性试验，其试验压力、严密性要求按所在塘玻璃设备总图要求，4.7压盖油槽中应注人润滑剂，所用润滑剂应不影响容器内介质，4.8按介质要求选取聚四氟乙烯纤维编织填料、浸渍特殊润滑剂的填料，柔性石墨填料或其他软质填料，但填料材料名称应在塘玻璃设备总图上注明。4.9箱体法兰与所在设备的管口活套法兰相连接，连接尺寸按HG／T2105PN0.6MPa的规定，与活套法兰公称直径相对应的填料箱的公称直径，按表3规定，表3
填料箱DN
活套法兰DN
5包装、运输和购存
5.1外露携玻璃面用软物包扎，并在包装箱中牢靠地固定5.2搬动与运输时必须避免磁撞，包装箱不许倒置。5.3产品应附有装箱单、产品合格证及产品使用说明书，5.4产品应存放室内：，不许露天存放或堆置，附加说明：
本标准由中国化工装备总公司提出，本标准由全国塘玻璃设备标准化技术委员会归口，本标准由国家医药管理局上海医药设计院负责起草。本标准主要起草人何维良、厉益骏、鲍爱元。95
自本标准实施之日起，原中华人民共和国化学工业部部颁标准HG5-274—79《塘玻璃设备填料密封箱》作废
