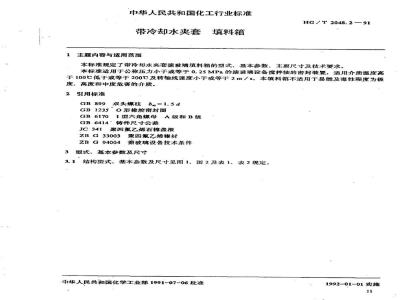

标准图片预览
标准内容
中华人民共和国化工行业标准
带冷却水夹套
主题内容与适用范围
填料箱
HG/T2048.2-91
本标准规定了带冷却水夹套塘玻璃填料箱的型式。基本参数、主要尺寸及技术要求，本标准适用于公称压力小于或等于0.25MPa的塘玻璃设备搅拌轴的密封装置，适用介质温度高于100C低于或等于200℃及转轴线速度小于或等于2m/s.本填料箱不适用于易燃及毒性程度为极度、高度和中度危害的介质。
引用标准
GB899双头螺柱bm=1.5d
GB1235'O形橡胶密封圈
GB61701型六角螺母A级和B级
GB6414：铸件尺寸公差wwW.bzxz.Net
JC341聚四氟乙烯石棉盘根
ZBG33003聚四氟乙烯棒材
ZBG94004据玻璃设备技术条件
3型式、基本参数及尺寸
3.1结构型式、基本参数及尺寸见图1、图2及表1、表2规定、中华人民共和国化学工业部1991-07-06批准1992-01-01实施
HG/T2048.2-91
DN≤80
注润滑剂
撤玻璃层
密封面
HG/T 2048.2--91
注润滑剂
塘玻璃层
密封面
公称直径
标准号
ZBG33003
GB1235（参照）
GB6170
160(h8)
190(h8)
210(h8)
240(h8)
265(h8)
320(h8)
320(h8)
375(h8)
注：d为机械加工后铁坏尺寸，
3.2标记
标记示例：
HG/T2048.2--91
水夹套
O形圈
双头螺柱
明细表
见表2
见表2
表2尺寸表
125×3
Q235-A
Q235-A或10
聚四氟乙烯石棉
橡胶Ⅱ-1
软橡胶
Q235-A
Q235-A
法兰螺栓孔
公称压力PN0.25MPa，公称直径DN50mm的带冷却水夹套塘玻璃填料箱标记：填料箱PN0.25DN50HG/T2048.2—9114
或携玻璃铸铁
或柔性石墨填料
压盖螺栓
参考重量
4技术要求
4.1铸铁件尺寸公差按GB6414规定HG/T2048.2-91
4.2箱体法兰的密封面对轴线的垂直度应小于其外径的4／10004.3填料箱法兰螺栓中心圆直径和相邻两螺栓孔弦长极限偏差为土0.6mm；任意两螺栓孔弦长极限偏差为±1.0mm，
4.4箱体应按本标准和ZBG94004进行制造、试验及验收，4.5安装填料时，须逐层进行压紧：4.6填料箱装配完毕后，须与据玻璃设备一起进行水压试验或运转气密性试验，其试验压力、严密性要求按所在塘玻璃设备总图要求。4.7压盖油槽中应注人润滑剂，所用润滑剂应不影响容器内介质4.8按介质要求选取聚四氟艺烯纤维编织填料、浸渍特殊润滑剂的填料，柔性石墨填料或其他软质填料，但填料材料名称应在塘玻璃设备总图上注明，4.9箱体法兰与所在设备的管口活套法兰相连接，连接尺寸按HG／T2105PN0.6MPa的规定，与活套法兰公称直径相对应的填料箱的公称直径，按表3规定表3
填料箱DN
活套法兰DN
5包装、运输和贮存
5.1外露塘玻璃面用软物包扎、并在包装箱中牢靠地固定，5.2搬动与运输时必须避免碰撞，包装箱不许倒置，5.3产品应附有装箱单，产品合格证及产品使用说明书。5.4产品应存放室内，不许露天存放或堆置.附加说明：
本标准由中国化工装备总公司提出。本标准由全国塘玻璃设备标准化技术委员会归口。本标准由国家医药管理局上海医药设计院负责起草。本标准主要起草人何维良、厉益骏、鲍爱元95
