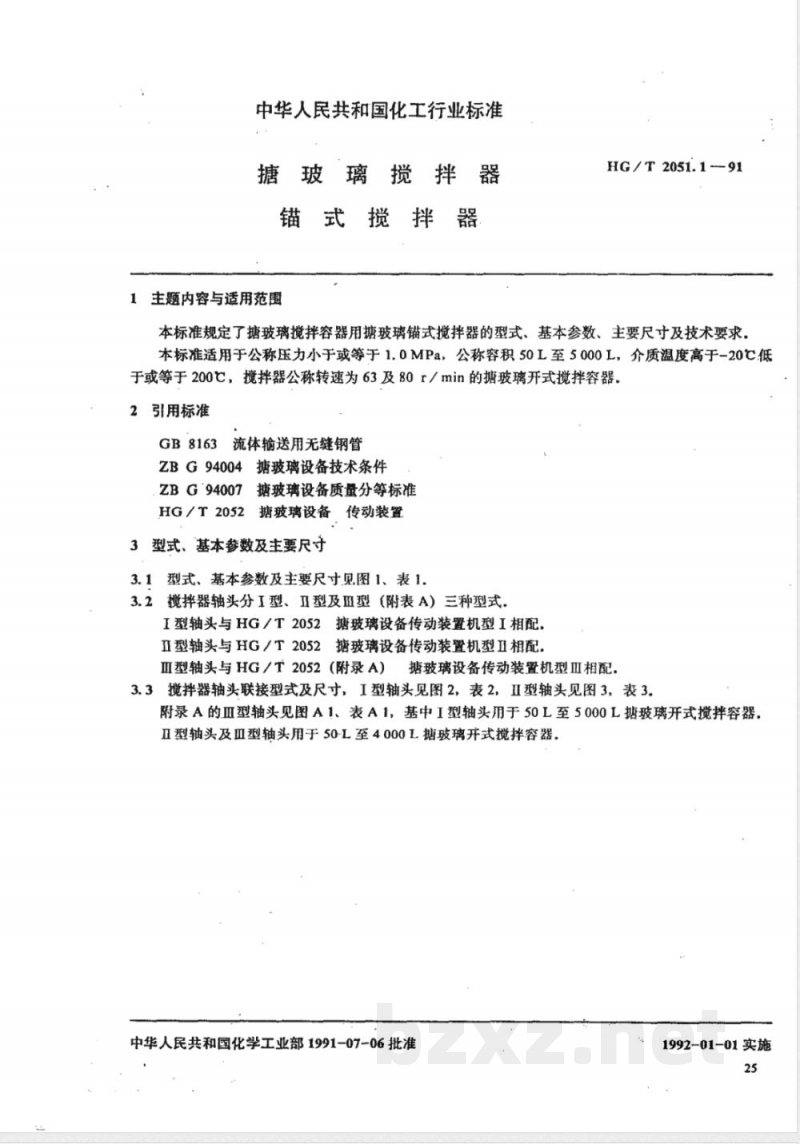

中华人民共和国化工行业标准
塘玻璃搅拌器
锚式搅拌器
主题内容与适用范围
HG/T 2051.1 ---91
本标准规定了塘玻璃搅拌容器用塘玻璃锚式搅拌器的型式、基本参数、主要尺寸及技术要求，本标准适用于公称压力小于或等于1.0MPa，公称容积50L至5000L，介质温度高于-20℃低于或等于200c，揽拌器公称转速为63及80r／min的塘玻璃开式搅拌容器2引用标准
GB8163流体输送用无缝钢管
ZBG94004塘玻璃设备技术条件
ZBG‘94007塘玻璃设备质量分等标准HG／T2052塘玻璃设备传动装置
3型式、基本参数及主要尺寸

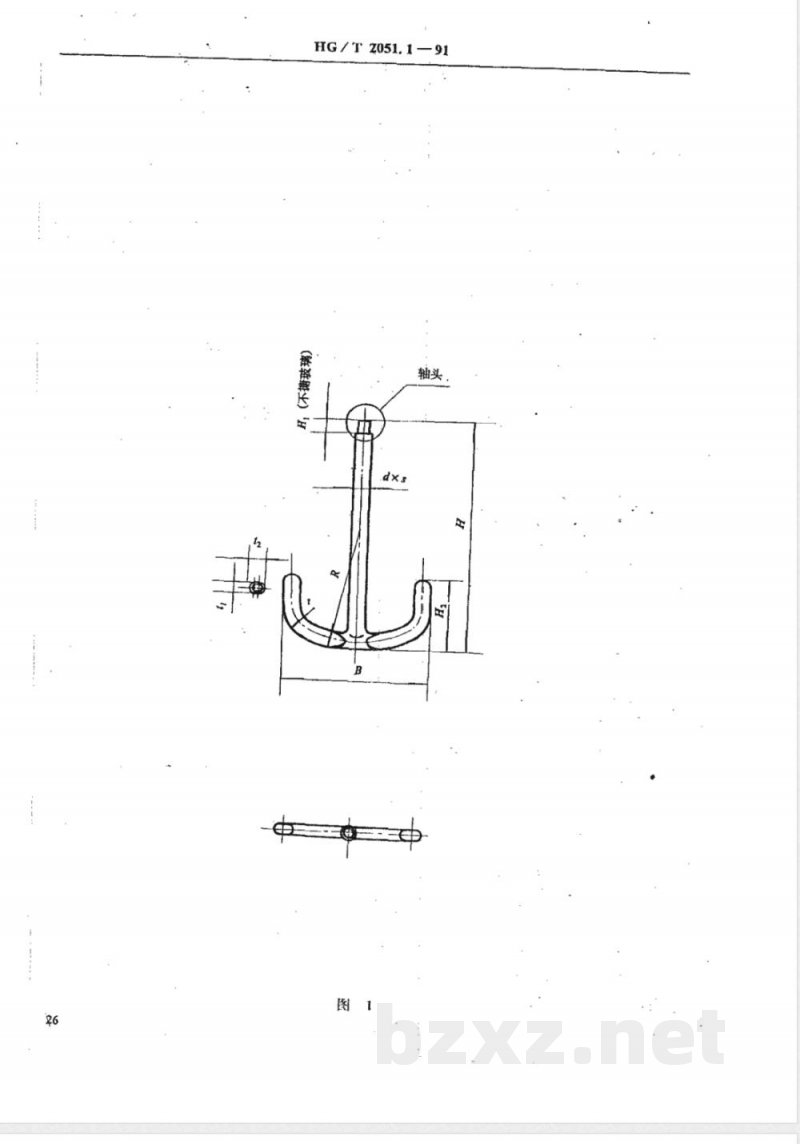

3.1型式、基本参数及主要尺寸见图1、表1.3.2搅拌器轴头分I型、Ⅱ型及班型（附表A）三种型式，I型轴头与HG/T2052塘玻璃设备传动装置机型I相配，Ⅱ型轴头与HG/T2052塘玻璃设备传动装置机型Ⅱ相配。耳型轴头与HG／T2052（附录A）据玻璃设备传动装置机型Ⅲ相配，3.3搅拌器轴头联接型式及尺寸，I型轴头见图2，表2，Ⅱ型轴头见图3，表3.附录A的Ⅲ型轴头见图A1、表A1，基中I型轴头用于50L至5000L塘玻璃开式搅拌容器。Ⅱ型轴头及Ⅲ型轴头用于50-L至4000L塘玻璃开式搅拌容器，中华人民共和国化学工业部1991-07--06批准1992-01-01实施
HG /T Z051.1 -
公称容积
容器公称直径
搅拌轴
L系列
s系列
公称直径
HG/T2051.1-91
20×38
25×48
30×60
50 x 97
注：L系列及S系列分别代表瘦长型及矮胖型糖玻璃搅拌容器结构型式工型
3.3.1I型轴头结构、尺寸免费标准下载网bzxz
搅拌轴公称直径
连接轴径
HG/T2051.1
1型搅拌器轴头尺寸
Ⅱ型轴头结构、尺寸
锥度1：10
（视角旋转90°）
搅拌轴公称直径
M30×2
M38×2
M48×2
M60×3
M64×3
HG /T 2051.1 -- 91
Ⅱ型搅拌器轴头尺寸
13.4标记
标记示例
标准号
搅拌器长度（H）~
搅拌轴公称轴径（dN)
轴头型式（I、Ⅱ或班)
锚式搅拌器代号（M）
产品名称（搅拌器）
塘玻璃锚式搅拌器，轴头型式为Ⅱ型，轴径dN为40mm，长度H为1060mm。标记：
搅拌器MⅡ40-1060HG/T2051.1—914技术要求
4.1塘玻璃搅拌器用管子材料为10或15号钢，按GB.8163进行验收。4.2塘玻璃搅拌器的制造、检验与验收按ZBG94·004要求进行，4.3据玻璃搅拌器轴头必须在塘玻璃后精加工，当用于填料密封的搅拌器必须在塘玻璃后进行调直，并对轴端密封段进行磨削加工，搅拌轴密封段径向全跳动量小于或等于0.2mm，下端径向圆跳动小于0.3%H（H为测量点至轴上端直杆距离），4.4塘玻璃搅拌器质量分等按ZBG94007规定5包装、运输和购存
5.1塘玻璃搅拌器必须用软物包扎，装人木箱内牢靠阔定、5.2搬动和运输时必须避免磁撞，包装箱不许倒置、5.3产品应附有装箱单、产品合格证及产品使用说明书、！5.4产品应存放室内，不准露天存放、堆置，HG/T2051.1—91
巩型糖玻璃搅拌器轴头
(补充件）
A1本标准适用于公称压力小于或等于1.0MPa，介质温度高于-20C低于或等于200℃，搅拌器公称转速为63及80r／min的塘玻璃锚式搅拌器的Ⅲ型轴头.A2本附录规定了50L至4000L糖玻璃开式搅拌容器所配Ⅲ型搅拌器轴头的型式及主要尺寸A3Ⅲ型轴头型式，基本参数及尺寸见图A1、表A1.A4配Ⅲ型搅拌器轴头的塘玻璃搅拌器有关尺寸除本附录表A1外，其余尺寸同I型搅拌器轴头的塘玻璃搅拌器
锥度1：10
搅拌轴公称直径
附加说明：
HG / T 2051. 1 91
M39×3
M48×3
M64×3
M76×4
本标准由中国化工装备总公司提出。丑型搅拌器轴头尺寸
本标准由全国塘玻璃设备标准化技术委员会归口，本标准由国家医药管理局上海医药设计院负责起草，本标准主要起草人华秋元、厉益骏、叶文邦，120
本标准参照采用德国国家标准DIN281581984《钢制塘玻璃锚式搅拌器》，废。
自本标准实施之日起，原化学工业部部颁标准HG5-277-79《据玻璃设备锚式搅拌器》作
