HG/T 2055.4-1991
基本信息
标准号： HG/T 2055.4-1991
中文名称：搪玻璃入孔 带视镜和平衡器入孔
标准类别：化工行业标准(HG)
英文名称： Glass-lined manholes with sight glass and balancer manholes
标准状态：现行
发布日期：1991-07-06
实施日期：1992-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：化工技术>>71.120化工设备
中标分类号：化工>>化工机械与设备>>G94非金属化工机械设备
关联标准
采标情况：DIN 28153-1983 NEQ
出版信息
页数：5页
标准价格：8.0 元
相关单位信息
标准简介
HG/T 2055.4-1991 搪玻璃入孔 带视镜和平衡器入孔 HG/T2055.4-1991 标准下载解压密码：www.bzxz.net

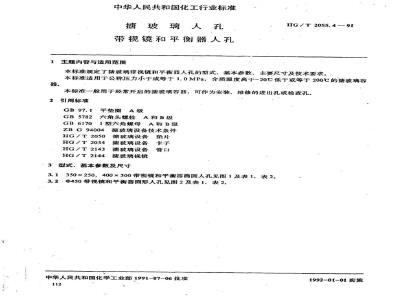

标准图片预览
标准内容
中华人民共和国化工行业标准
塘玻璃人孔
带视镜和平衡器人孔
1主题内容与适用范围
HG/T2055.4-
本标准规定了塘玻璃带视镜和平衡器人孔的型式、基本参数、主要尺寸及技术要求，本标准适用于公称压力小于或等于1.0MPa，介质温度高于-20℃低于或等于200C的塘玻璃容器
本标准一般用于经常开启的塘玻璃容器，可作为安装、维修的进出孔或检查孔。引用标准
GB97.1平垫圈A级
GB5782六角头螺栓A和B级
1型六角螺母A和B级
GB6170
ZBG94004E
糖玻璃设备技术条件
HG/T2050
HG/T2054
塘玻璃设备垫片
塘玻璃设备卡子
HG/T2143
塘玻璃设备管口
HG/T2144
塘玻璃视镜
3’型式、基本参数及尺寸
3.1350×250、400×300带视镜和平衡器椭圆人孔见图1及表1、表2.3.2·@450带视镜和平衡器圆人孔见图2及表1、表2，中华人民共和国化学工业部1991-07-06批准112
1992-01-01实施
HG/T2055.4-91
表面撕豉璃
榄圆axb
国exa
A旋转
HG/T2055.4—91
面摄玻班
公称压力PN
标准号
HG/T2144
HG/T2054
HG/T2050
HG/T2054
公称尺寸
350×250
400×300
350×250
400×300
350×250
400×300
公称压力PN，MPa
HG/T2055.4—91
保护环
人孔益
平衡器
明细表
表2尺寸表
公称尺寸，mm
350×250
400×300
350×250www.bzxz.net
400×300
350×250
400×300
续表2
视镜规格
PN0.6DN100
PN0.6DN125
PN 0.6 DN 125
PN 0.6 DN 100
PN 0. 6 DN 125
PN 0.6DN125
PN 1.0DN100
PN 1.0DN125
PN 1. 0 DN 125
组合件
10或08HT
10或Q235-A
组合件
孔盖重力矩计算值，N.m
①对带保护环的人孔，M12卡子应选用加长型，即AM12-I或BM12-I型。②对PN0.6MPa及PN1.0MPa人孔，应选用A型卡子备
按介质要求
据玻璃
参考重量，kg
3.3标记
标记示例：
HG/T2055.4-
塘玻璃带视镜和平衡器椭圆人孔公称压力PN1.0MPa，公称尺寸400×300标记：人孔PN1.0-400×300HG/T2055.4—91塘玻璃带视镜和平衡器圆形人孔公称压力PN0.25MPa，公称尺寸@450标记：人孔PN0.25-450HG/T2055.4-914·技术要求
4.1人孔盖和保护环应按本标准和ZBG94004有关规定进行制造、试验和验收，4.2垫片应符合HG／T2050，垫片材料按塘玻璃设备总图要求，4.3卡子和卡钩应符合HG/T2054.4.4带视镜和平衡器人孔装配完毕后，应开启轻松灵活，孔盖在0°105°范围内任意位臀均能停住。
4.5带视镜和平衡器人孔与塘玻璃设备一起进行水压试验和气密性试验，其试验压力、气密性要求按所在塘玻璃设备总图要求，
5包装、运输和贮存
5.1外露塘玻璃面均用软物包扎，装箱须牢靠固定、5.2搬动和运输时必须避免磁撞，包装箱不许倒置、5.3产品应附有装箱单、产品合格证及产品使用说明书，5.4产品应存放在室内，不许露天存放或堆置，附加说明：
本标准由中国化工装备总公司提出本标准由全国掂玻璃设备标准化技术委员会归口。本标准由国家医药管理局上海医药设计院负责起草，本标准主要起草人江燕君、厉益骏、华秋元，本标准参照采用德国国家标准DIN28153-1983《塘玻璃搅拌容器上DN350×450，500和600开孔用盖板》。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
