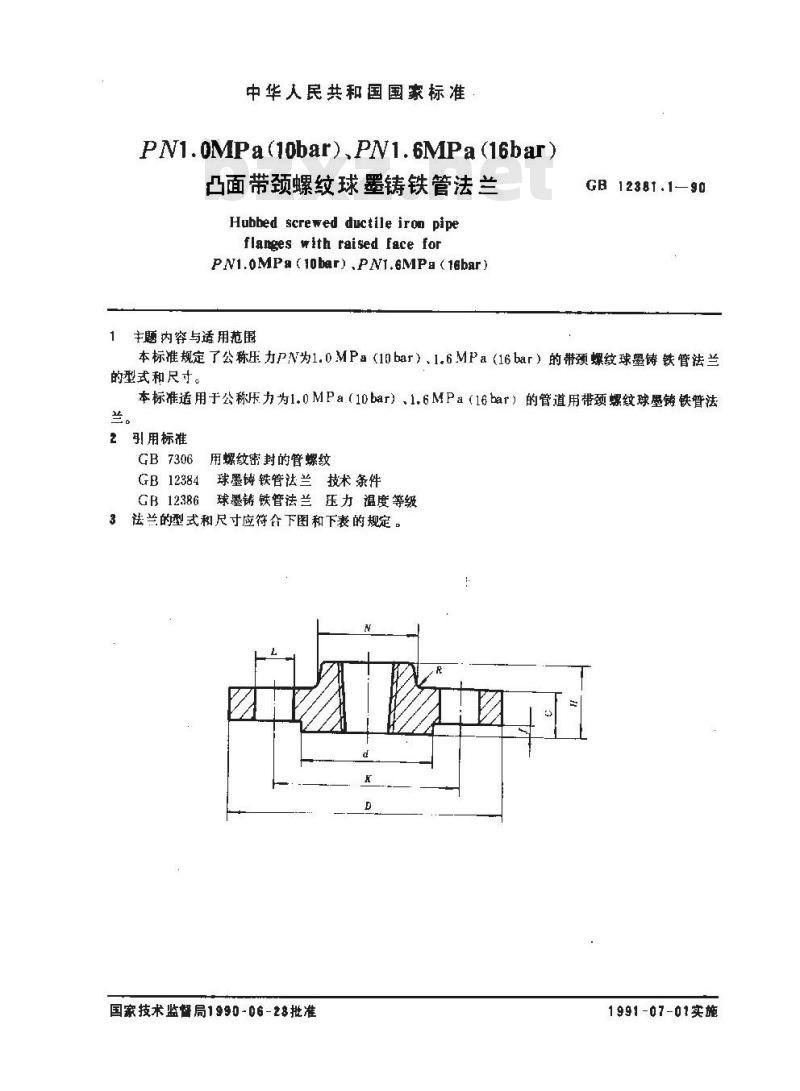

中华人民共和国国家标准
PN1.0MPa(10bar)PN1.6MPa(16bar)凸面带颈螺纹球墨铸铁管法兰
Hubbed screwed ductile iron pipeflanges with raised face forPN1.oMPa(10bar)PNT.6MPa(16bar)）主题内容与适用范围
GB 12381.1—90
本标准规定了公称压力PN为1.0MPa（10bar）、1.6MPa（16bar）的带颈螺纹球墨铸铁管法兰的型式和尺寸。
本标准适用于公称压力为1.0MPa（10bar），1.6MPa（16bar）的管道用带颈螺纹球墨铸铁管法2引用标准
GB7306
用螺纹密封的管螺纹
GB12384球墨铸铁管法兰技术条件GB12386球墨铸铁管法兰压力温度等级3法兰的型式和尺寸应符合下图和下表的规定。可
国家技术监督局1990-06-23批准1991-07-01实施
螺栓孔
中心圆
螺栓孔

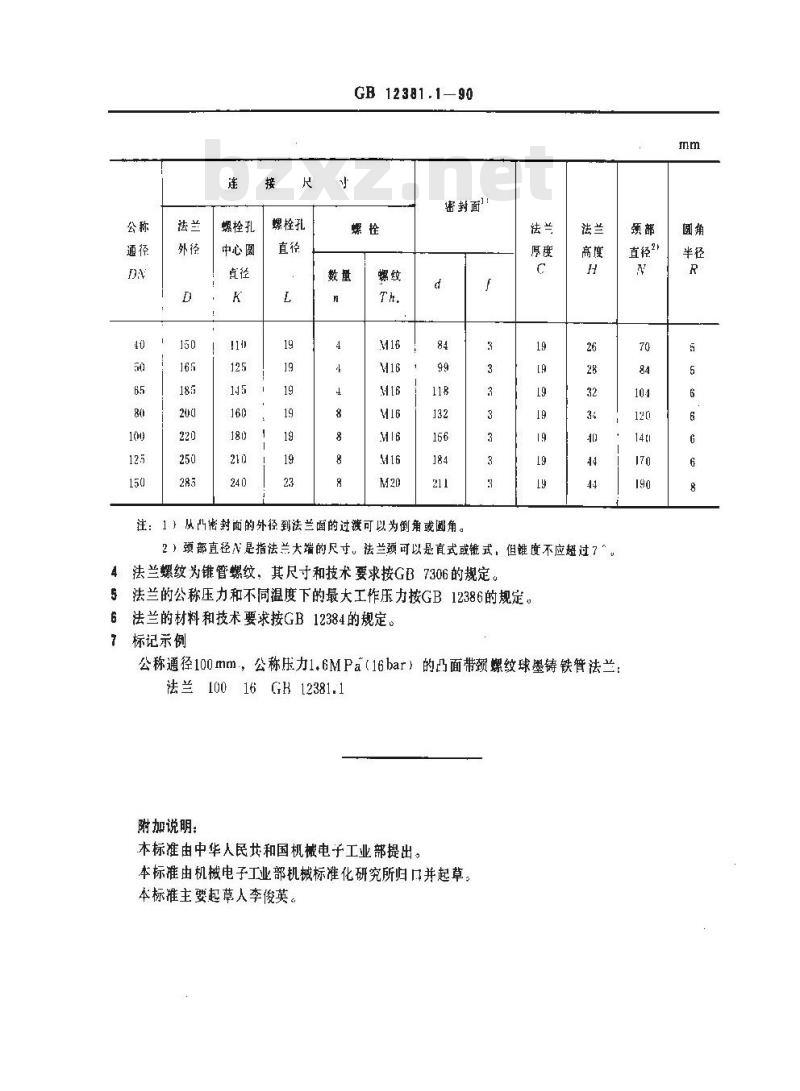

GB12381.1—90
密封面”
注：1）从凸密封面的外径到法兰面的过淡可以为倒角或圆角。3
2）颈部直径是指法兰大端的尺寸。法兰颈可以是直式或锥式，但链度不应超过？“。4法兰螺纹为锥管螺纹，其尺寸和技术要求按GB7306的规定5法兰的公称压力和不同温度下的最大工作压力按GB12386的规定。6法兰的材料和技术要求按GB12384的规定。7标记示例
公称通径100mm，公称压力1.6MPa（16bar）的凸面带颈螺纹球墨铸铁臂法兰：法兰10016GH12381.1
附加说明：
本标准由中华人民戈和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口并起草。本标准主要起草人李俊英。
直径2
