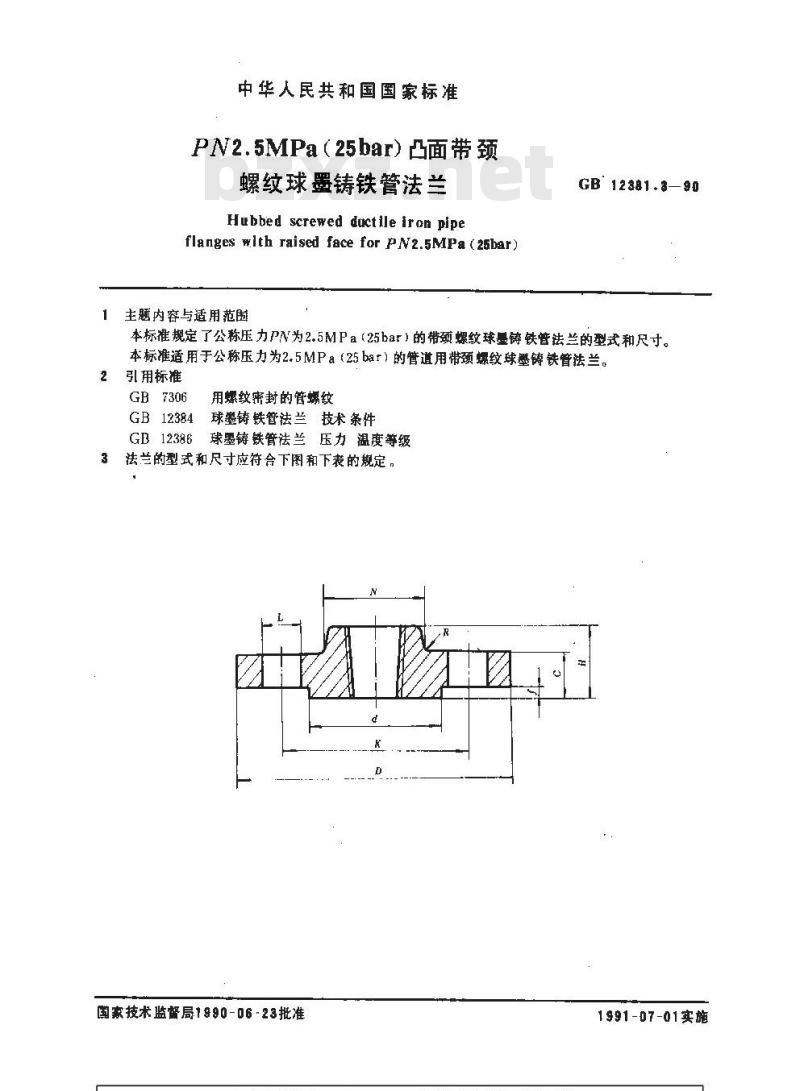

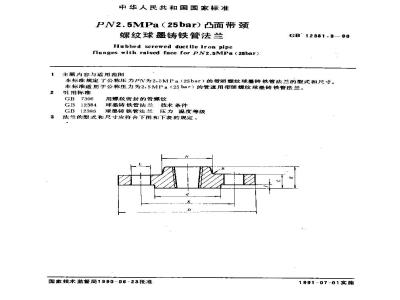

中华人民共和国国家标准
PN2.5MPa（25bar）凸面带颈
螺纹球墨铸铁管法兰
Hubbed screwed ductile iron pipeflangeswithraised facefor PN2.5MPa(25bar)主题内容与适用范围
GB12381.3—90
本标准规定了公称压力PN为2.5MPa（25bar）的带颈螺纹球显铸铁管法兰的型式和尺寸。本标准适用于公称压力为2.5MPa（25bar）的管道用带颈螺纹球墨铸铁管法兰。引用标准
GB7306
GB12384
用螺纹密封的管螺纹
球墨铸铁管法兰技术条件
GB12386
球墨铸铁管法兰 压力温度等级
法兰的型式和尺寸应符合下图和下表的规定，3
国家技术监督局1990-06-23批准1991-07-01实施
螺栓孔
中心画
螺栓孔
GB12381.3-—90
密封面！

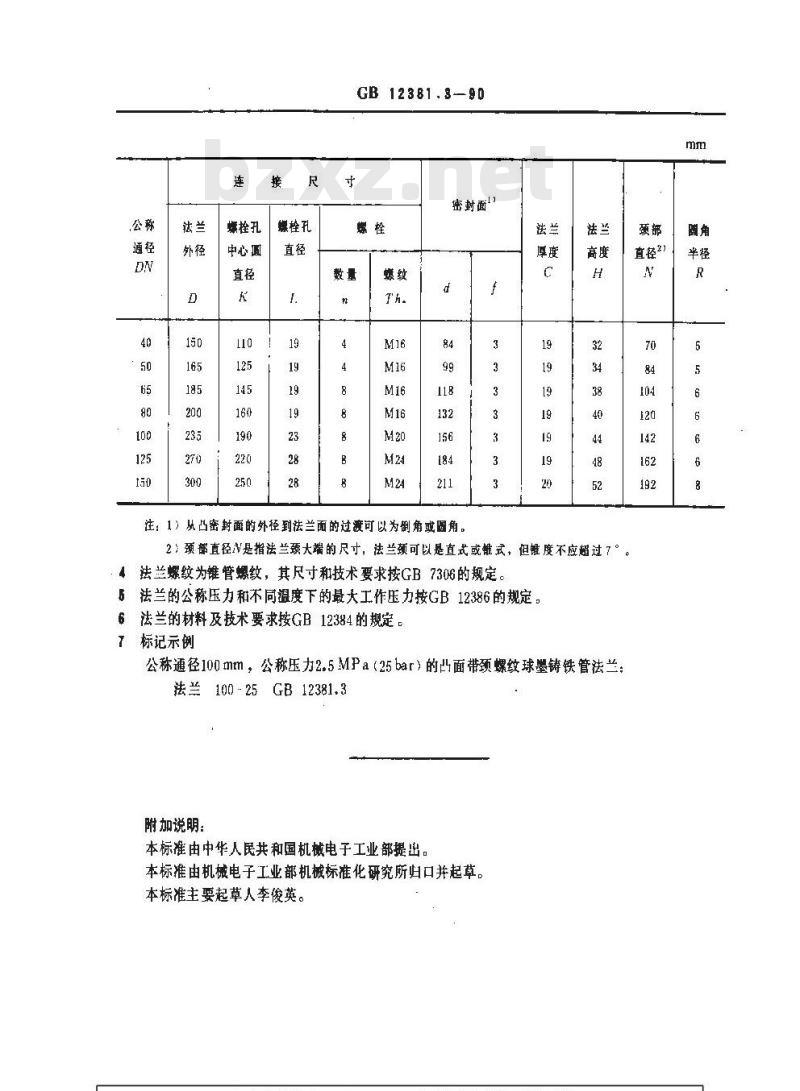

注：1）从凸密封面的外径到法兰而的过渡可以为倒角或角。3
2）颈部直径V是指法兰颈大端的尺寸，法兰颈可以是直式或链式，但锥度不应超过7°4法兰螺纹为维管螺纹，其尺寸和技术要求按GB7306的规定。5法兰的公称压力和不同温度下的最大工作压力按GB12386的规定。6法兰的材料及技术要求按GB12384的规定7标记示例
公称通径100mm，公称压力2.5MPa（25bar）的凸面带颈螺纹球墨铸铁管法兰，法兰100-25GB12381.3
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口并起草。本标准主要起草人李俊英。
直径2）
