GB/T 6132-2006
基本信息
标准号： GB/T 6132-2006
中文名称：铣刀和铣刀刀杆的互换尺寸
标准类别：国家标准(GB)
标准状态：现行
发布日期：2006-07-20
实施日期：2007-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：208880
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.20铣刀
中标分类号：机械>>工艺装备>>J41刀具
出版信息
出版社：中国标准出版社
页数：平装16开/页数：8/字数：10千字
标准价格：10.0 元
计划单号：20032519-T-604
出版日期：2007-01-01
相关单位信息
首发日期：2006-07-20
起草单位：成都工具研究所
归口单位：全国刀具标准化技术委员会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
本标准规定了铣刀和铣刀刀杆或芯轴之间的互换尺寸，即：内孔、刀杆或芯轴的直径及键或端键传动的各要素。本标准适用于安装在刀杆或芯轴上的各种铣刀。 GB/T 6132-2006 铣刀和铣刀刀杆的互换尺寸 GB/T6132-2006 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

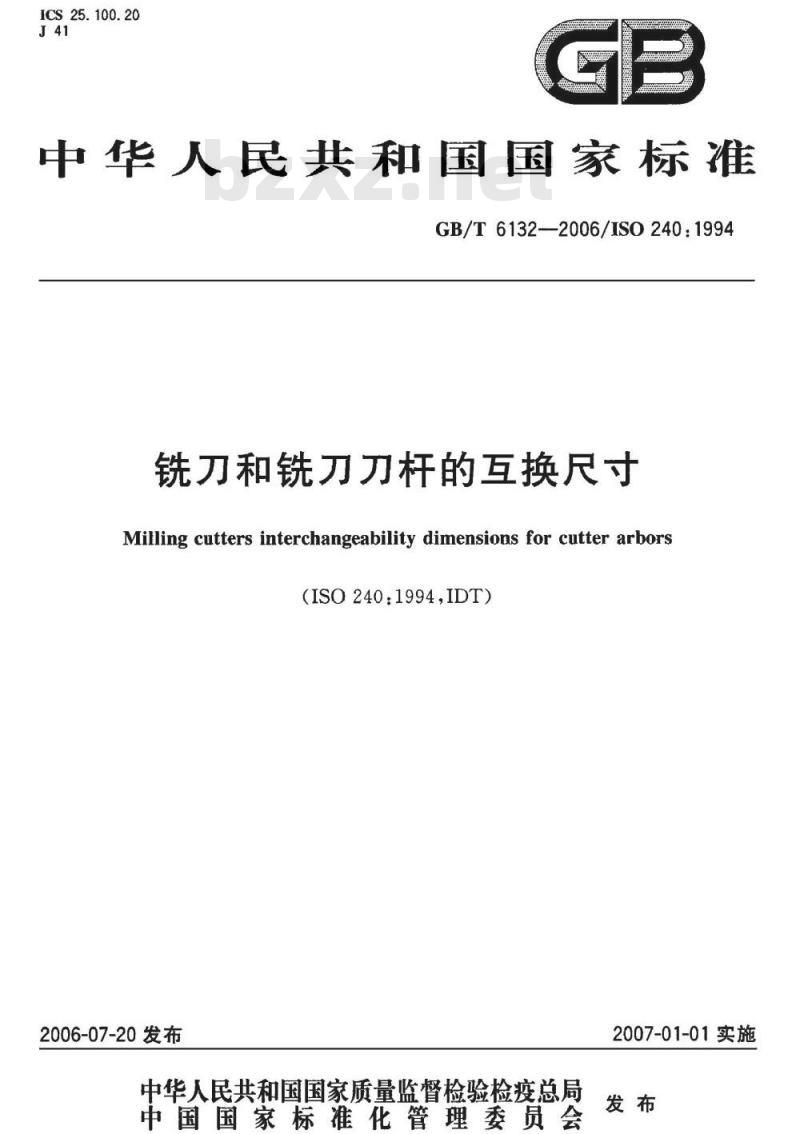

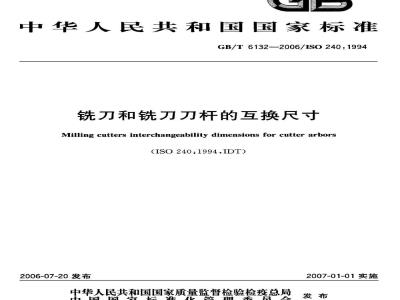

ICS25.100.20
中华人民共和国国家标准
GB/T6132--2006/ISO240:1994
铣刀和铣刀刀杆的互换尺寸
Milling cutters interchangeability dimensions for cutter arbors(ISO240：1994,IDT)
2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施
GB/T6132—2006/ISO240:1994

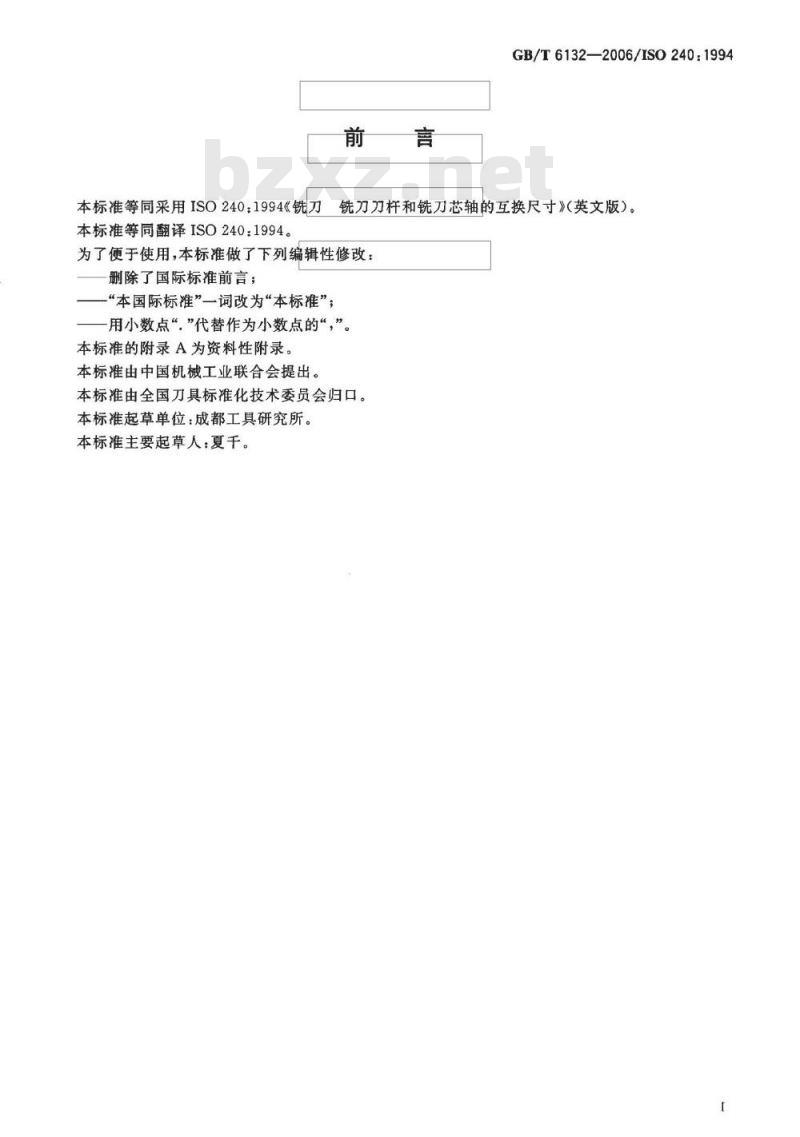

本标准等同采用ISO240：1994《铣刀铣刀刀杆和铣刀芯轴的互换尺寸》（英文版）。本标准等同翻译ISO240：1994。为了便于使用，本标准做了下列编辑性修改：删除了国际标准前言；
“本国际标准”一词改为“本标准”；用小数点“”代替作为小数点的“，”。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：夏千。
GB/T6132—2006/ISO240:1994

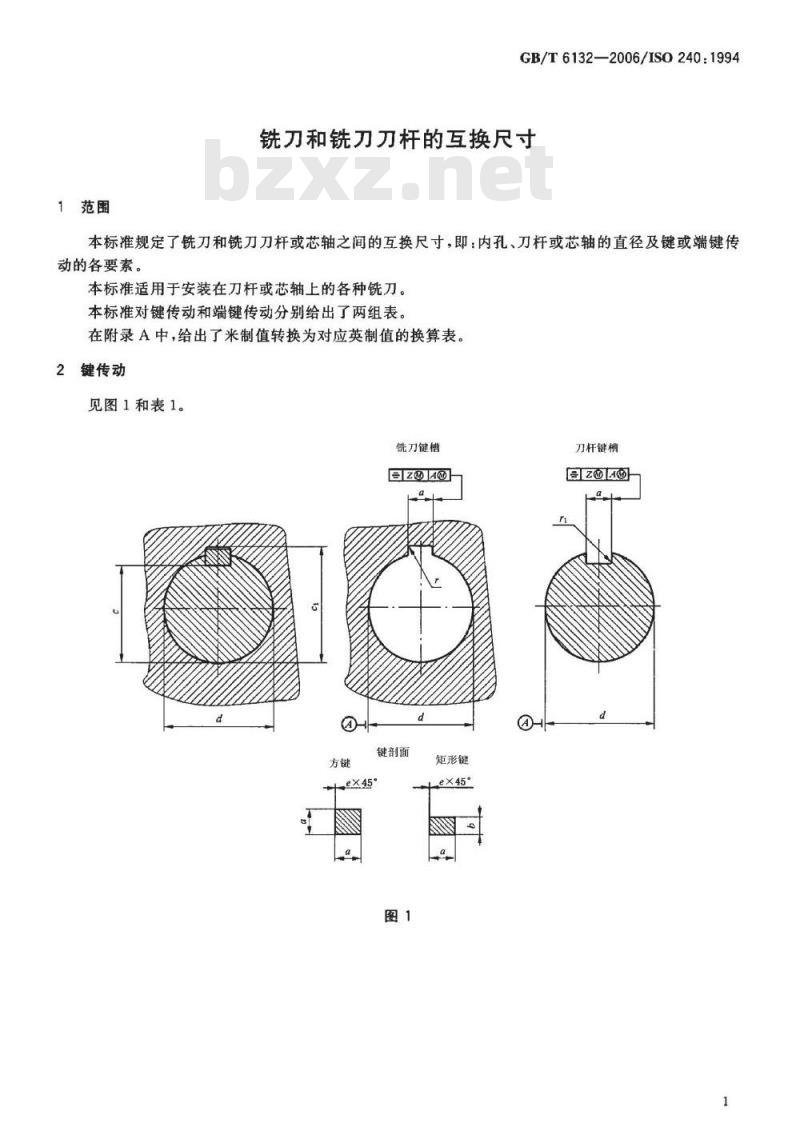

铣刀和铣刀刀杆的互换尺寸
本标准规定了铣刀和铣刀刀杆或芯轴之间的互换尺寸，即：内孔、刀杆或芯轴的直径及键或端键传动的各要素。
本标准适用于安装在刀杆或芯轴上的各种铣刀。本标准对键传动和端键传动分别给出了两组表在附录A中，给出了米制值转换为对应英制值的换算表。2键传动

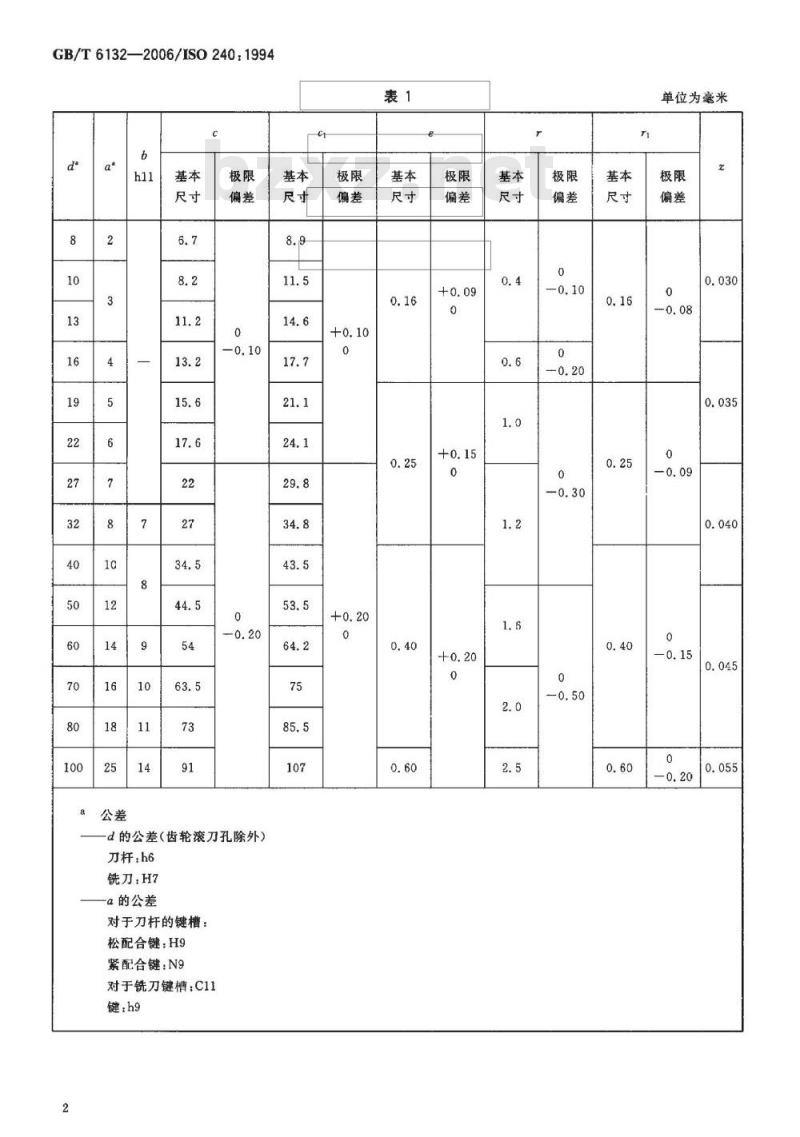

见图1和表1。
铣刀键槽
键部面
矩形键
eX45°
刀杆键槽
GB/T6132—2006/1SO240:1994
a公差
d的公差（齿轮滚刀孔除外）
刀杆：h6
铣刀：H7
a的公差
对于刀杆的键槽：
松配合键：H9
紧配合键：N9
对于铣刀键槽：C11
键：h9
单位为毫米

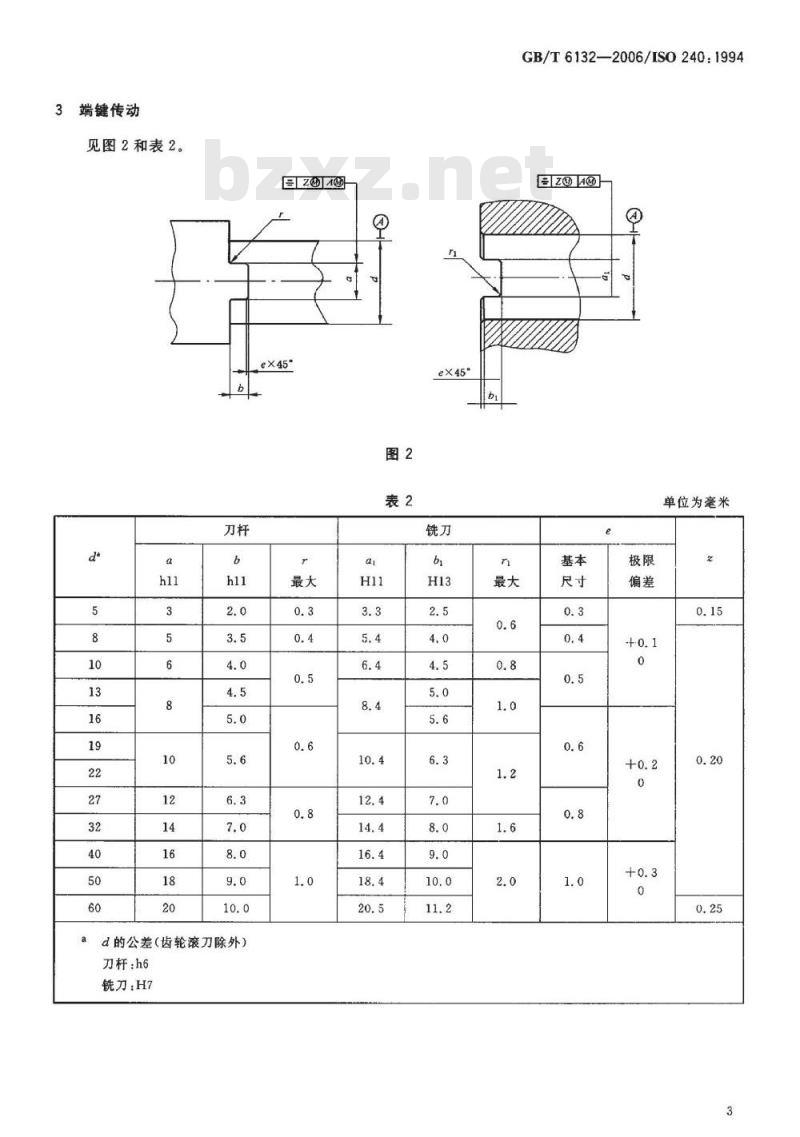

3端键传动
见图2和表2。
d的公差（齿轮滚刀除外)
刀杆：h6
铣刀：H7
GB/T6132—2006/ISO240:1994
单位为毫米bzxZ.net
GB/T6132—2006/IS0240：1994
A.1键传动
见图1和表A.1。
0.31490.079
0.393710.118
0.51180.118
0.62990.152
0.74800.197
0.86610.236
1.06300.276
1.25980.3150.276
1.57480.3940.315
1.96850.4720.315
2.36220.5510.354
2.75590.6300.3942.500
3.14960.7090.4332.874
3.93700.9840.5513.583
附录A
（资料性附录）
米制尺寸转换为英制尺寸
a公差：公差h6、h9、h11、H7、H9、N9和C11的毫米值直接换算成英寸。基本
单位为英寸
A.2端键传动
见图2和表A.2。
公差：公差h6、h11、H7、H11和H13的毫米值直接换算成英寸。GB/T6132—2006/ISO240:1994
单位为英寸
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
