本标准规定了六方板牙的型式、尺寸、标记示例、技术条件的基本要求。 本标准适用于加工普通螺纹、ISO英制螺纹、55°密封管螺纹、55°非密封管螺纹以及其他螺纹的六方板牙。 GB/T 20325-2006 六方板牙 GB/T20325-2006 标准下载解压密码：www.bzxz.net

ICS 25. 100. 50
中华人民共和国国家标准
GB/T20325-—2006
六方板
Hexagonal dienuts
(ISO7226:1988,MOD)
2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

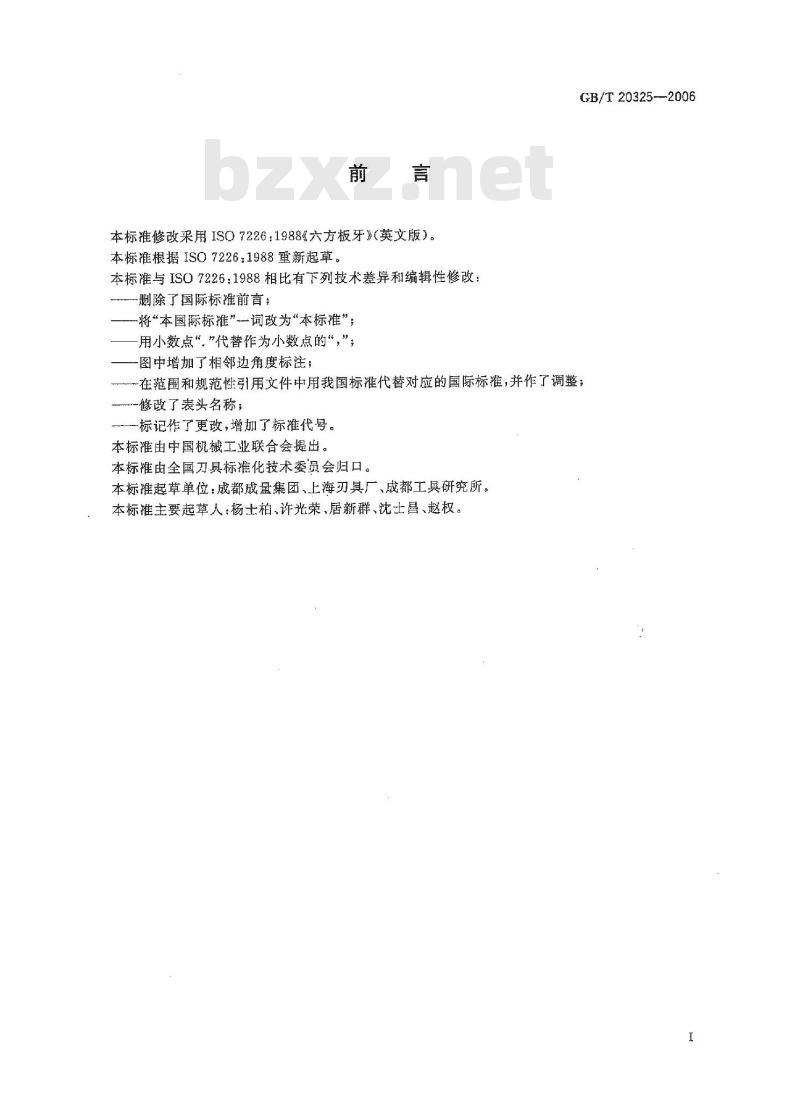

本标推修改采用ISO7226：1988《六方板牙》（英文版）。本标准根据ISO7226：1988重新起草。本标准与ISO7226：1988相比有下列技术差异和编辑性修改：删除了国际标准前言；
将“本国际标准”一词改为“本标推”；用小数点“”代替作为小数点的“，”；图中增加了相邻边角度标注：Www.bzxZ.net
GB/T20325-2006
一在范圖和规范性引用文件中用我国标准代替对应的国际标准，并作了调整；修改了表头名称；
一一标记作了更改，增加了标准代号，本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都成量集团、上海刃具厂、成都工具研究所。本标准主要起草人：杨士柏、许光荣、居新群、沈士昌、赵权。1范围
六方板牙
GB/T 20325--2006

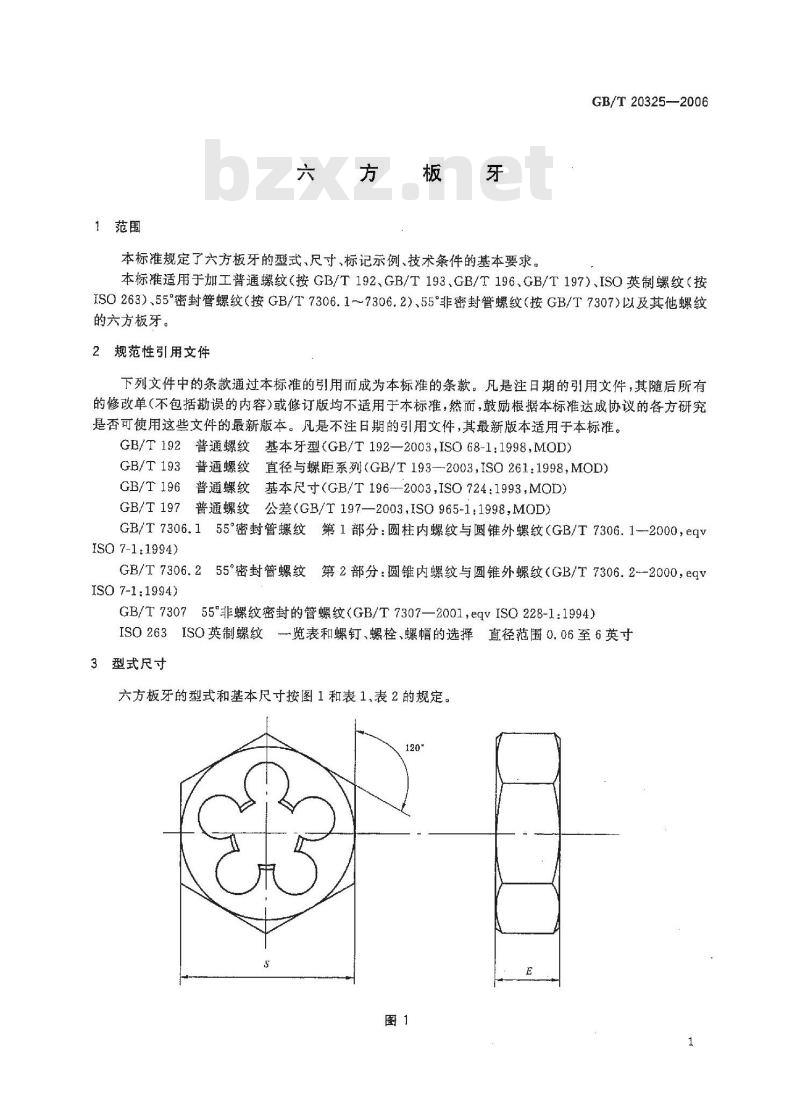

本标准规定了六方板牙的型式、尺寸、标记示例、技术条件的基本要求。本标推适用于加工普通螺纹（按GB/T192、GB/T193、GB/T196、GB/T197）、ISO英制螺纹（按ISO263）、55°密封管螺纹（按GB/T7306.1～7306.2）、55°非密封管螺纹（按GB/T7307)以及其他螺纹的六方板牙。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T192普通螺纹基本牙型（GB/T192—2003,ISO68-1:1998,MOD)GB/T 193
GB/T 196
GB/T 197
普通螺纹直径与螺距系列（GB/T193-2003，ISO261：1998,MOD)普通螺纹基本尺寸（GB/T196—2003，ISO724:1993，MOD）普通螺纹公差（GB/T197—2003,ISO965-1：1998,MOD)GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1-2000，eqVISO 7-1:1994)
GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2--2000，eqVISO 7-1:1994)
GB/T730755°非螺纹密封的管螺纹（GB/T7307—2001，eqVISO228-1:1994）ISO263ISO英制螺纹览表和螺钉、螺栓、螺帽的选择直径范围0.06至6英寸3型式尺寸
六方板牙的型式和基本尺寸按图1和表1、表2的规定。120
GB/T20325-2006
螺纹基本直径范围
米制和英制螺纹六方板牙的基本尺矿螺距/mrm
0.35/0.730. 9
0.10430.1575
注：带*的尺寸遂用于暴行的螺纹较表
基本直径
六方板
每时牙数
Mais13
尺寸进行调。

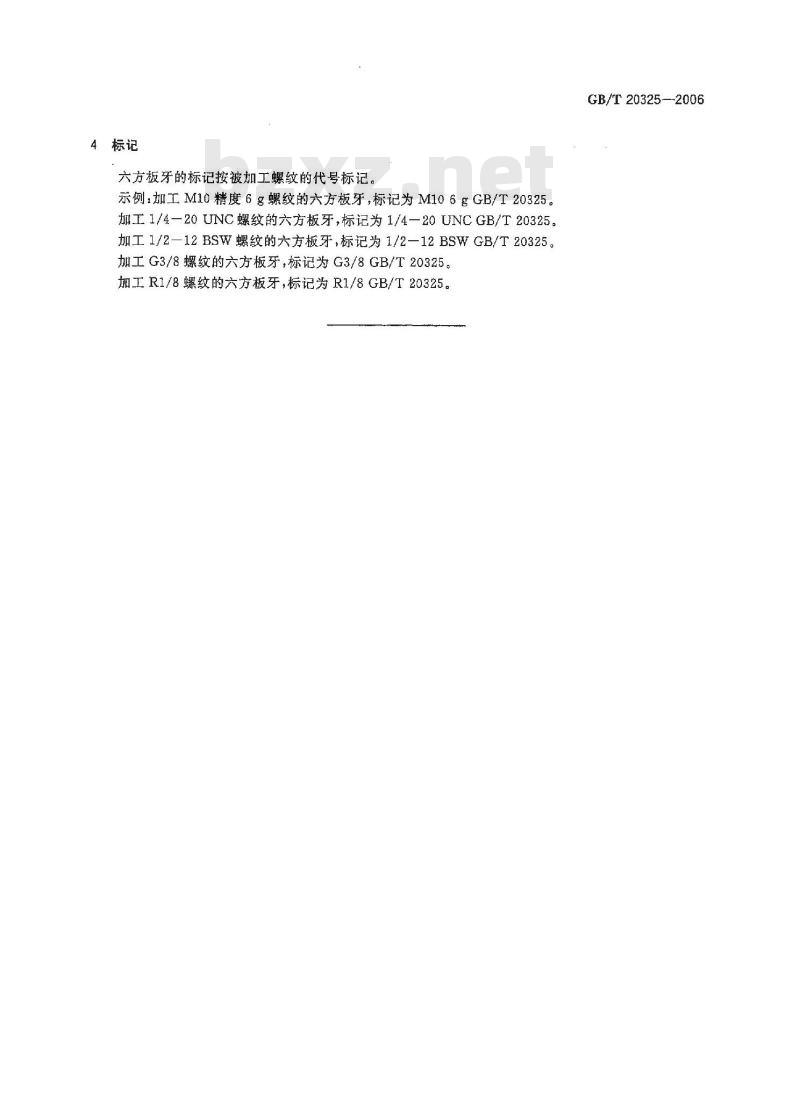

六方板牙的标记按被加工螺纹的代号标记。示例：加工M10精度6g螺纹的六方板牙，标记为M106gGB/T20325。加工1/4—20UNC螺纹的六方板牙，标记为1/4—20UNCGB/T20325。加工1/2—12BSW螺纹的六方板牙，标记为1/2—12BSWGB/T20325。加工G3/8螺纹的六方板牙，标记为G3/8GB/T20325。加工R1/8螺纹的六方板牙，标记为R1/8GB/T20325。GB/T20325—2006
GB/T 20325-2006
中华人民共和国
国家标准
六方板牙
GB/T 20325—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2007年1月第一版2007年1月第一次印刷*
书号：1550661-28623
定价8.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
