本标准规定了R系列圆锥管螺纹圆板牙的型式、尺寸、标记示例、技术条件的基本要求。 本标准适用于加工55°密封管螺纹的R系列圆板牙。 GB/T 20328-2006 R系列圆锥管螺纹圆板牙 GB/T20328-2006 标准下载解压密码：www.bzxz.net

ICS 25.100.50

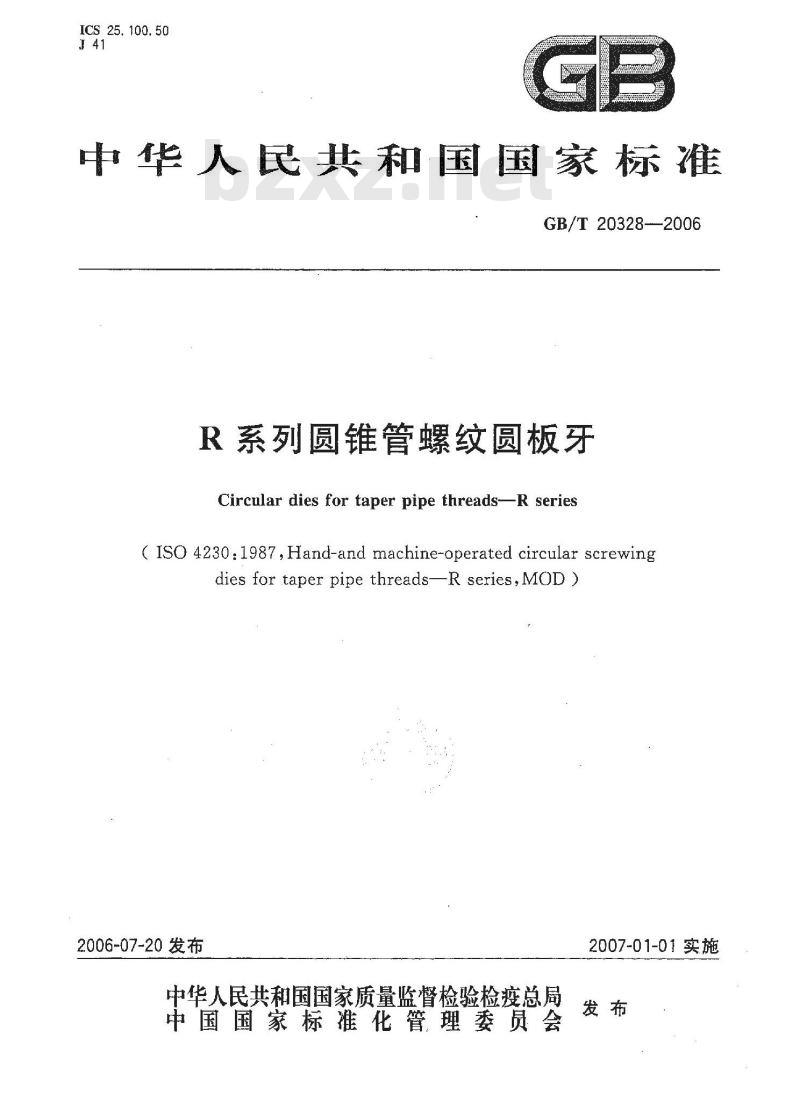

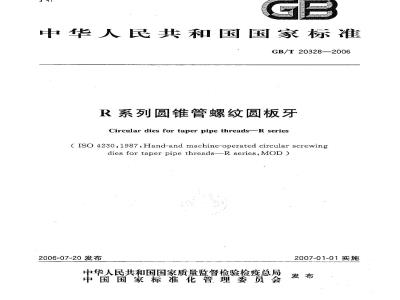

中华人民共和国国家标准
GB/T20328-2006
R系列圆锥管螺纹圆板牙下载标准就来标准下载网
Circular dies for taper pipe threads-R series(ISO 4230: 1987,Hand-and machine-operated circular screwingdies for taper pipe threads-R series,MOD )2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施
GB/T 20328--2006

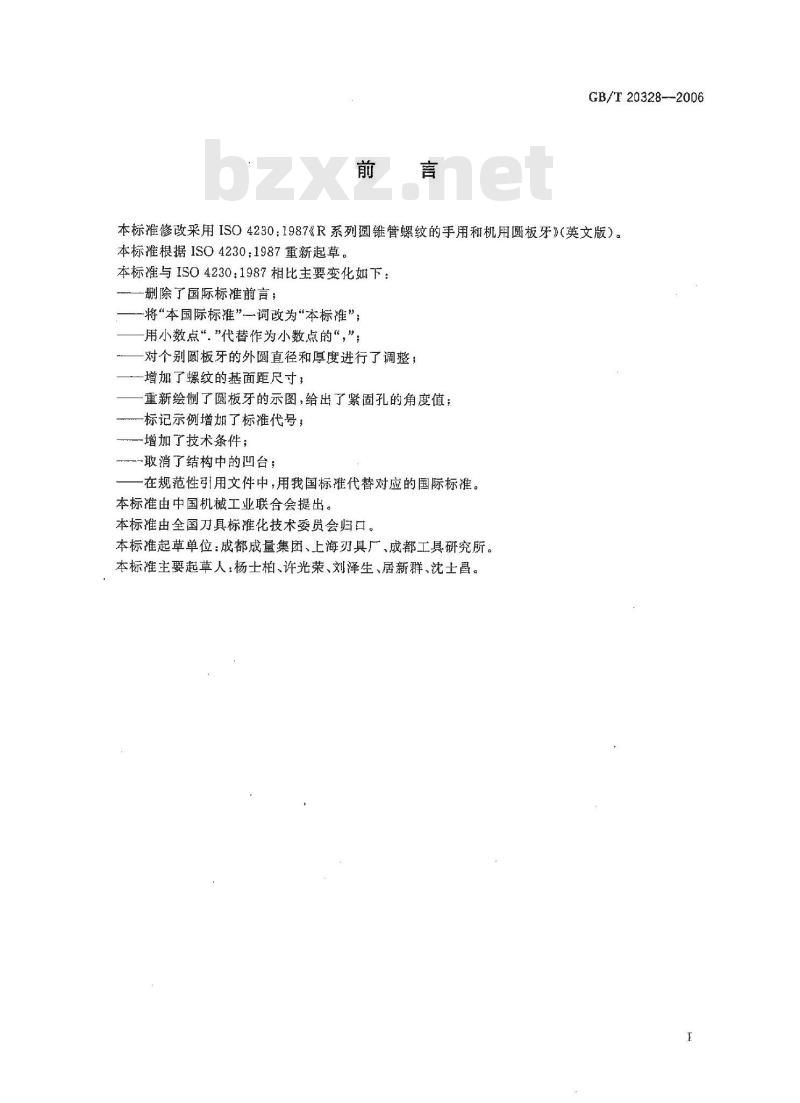

本标准修改采用ISO4230：1987《R系列圆锥管螺纹的手用和机用圆板牙》（英文版）。本标准根据1SO4230：1987重新起草。本标准与ISO4230：1987相比主要变化如下：—删除了国际标准前言；
一将“本国际标准”一词改为“本标准”，用小数点“\代替作为小数点的“，\；对个别圆板牙的外圆直径和厚度进行了调整；-增加了螺纹的基面距尺寸；
重新绘制了圆板牙的示图，给出了紧固孔的角度值；标记示例增加了标准代号；
一增加了技术条件；
一取消了结构中的凹台；
一在规范性引用文件中，用我国标准代替对应的国际标准。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都成量集团、上海刃具厂、成都工具研究所。本标准主要起草人：杨土柏、许光荣、刘泽生、居新群、沈上昌。1
1范围
R系列圆锥管螺纹圆板牙
GB/T 20328--2006
本标准规定了R系列圆锥管螺纹圆板牙的型式、尺寸、标记示例、技术条件的基本要求。本标准适用于加工55°密封管螺纹（按GB/T7306.1～7306.2)的R系列圆板牙。2规范性引用文件
下列文件中的条款通过本标准的引鼠而戏为本标准的条款。凡是滋日期的引用文件，其随后所有的修改单(不包括勘误的内器)戴修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本GB/T 970. 2
GB/T 7306. 1
ISO 7-1:1994)
GB/T 7306.
ISO 7-1: 1994)

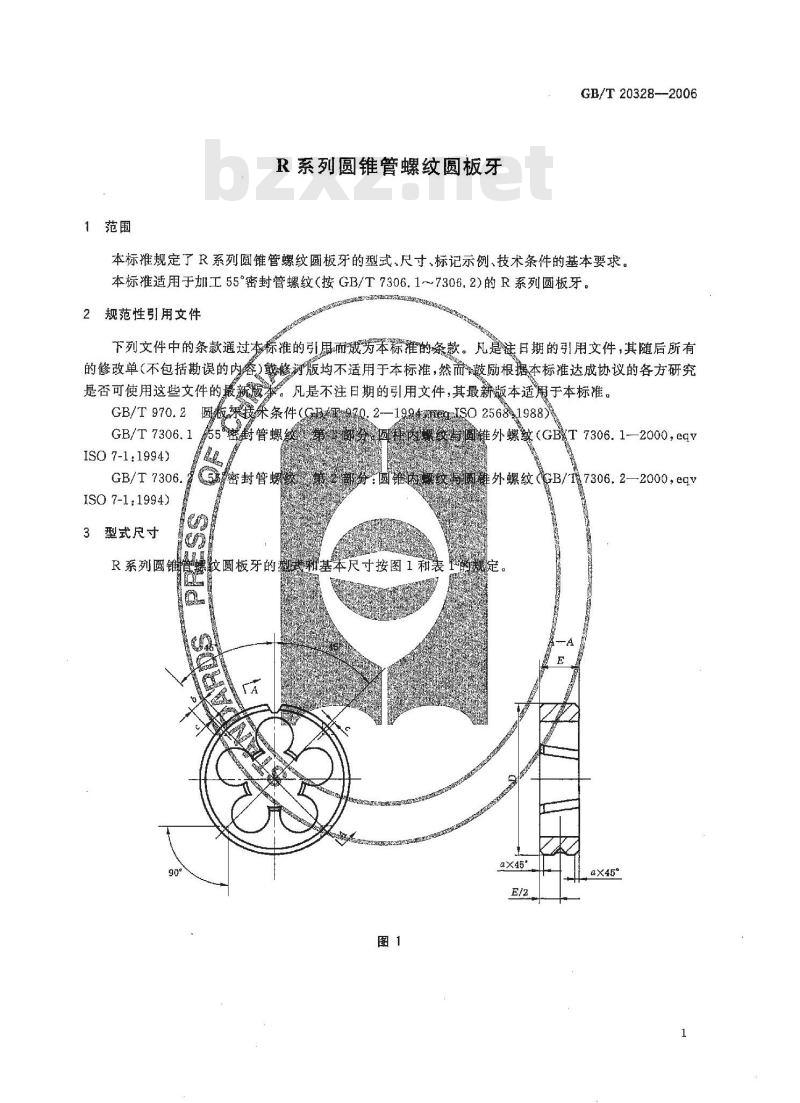

型式尺寸
R系列圆4
凡是不注日期的引用文件，其最新版本适用于本标准。圆板乐技采条件（GB
厨管螺
密封管螺
圆板牙的型
1984 neqIsO 256841988)
锥外螺（GBT7306.1-—2000，eq雄外螺纹GB/7306.2—2000，eqv2期尿病

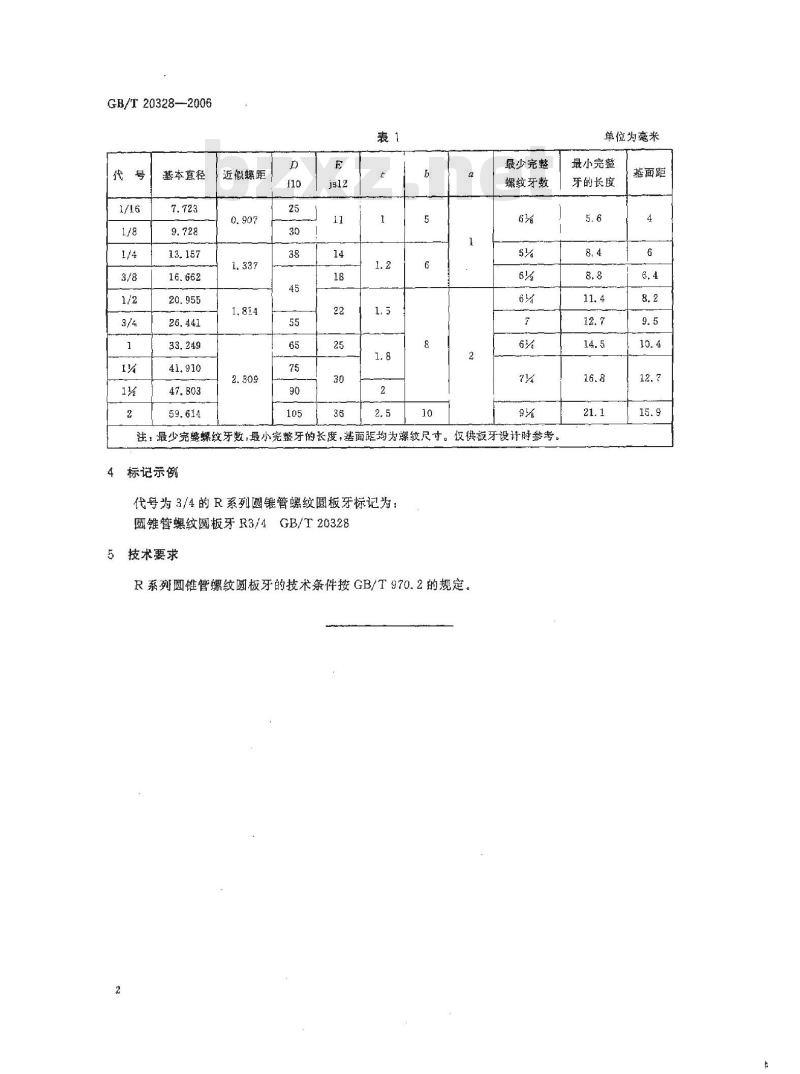

基本尺寸按图1和表
GB/T20328—2006
基本宣径
近似螺距
最少完整
螺纹牙数
注：最少完整螺纹牙数，最小完整牙的长度，基面距均为腺较尺寸。仅供板牙设计时参考。
4标记示例
代号为3/4的R系列圆锥管螺纹圆板牙标记为：圆锥管螺纹圆板牙R3/4GB/T203285技术要求
尺系列圆锥管螺纹圆板牙的技术条件按GB/T970.2的规定。单位为毫米
最小完整
牙的长度
GB/T 20328-2006

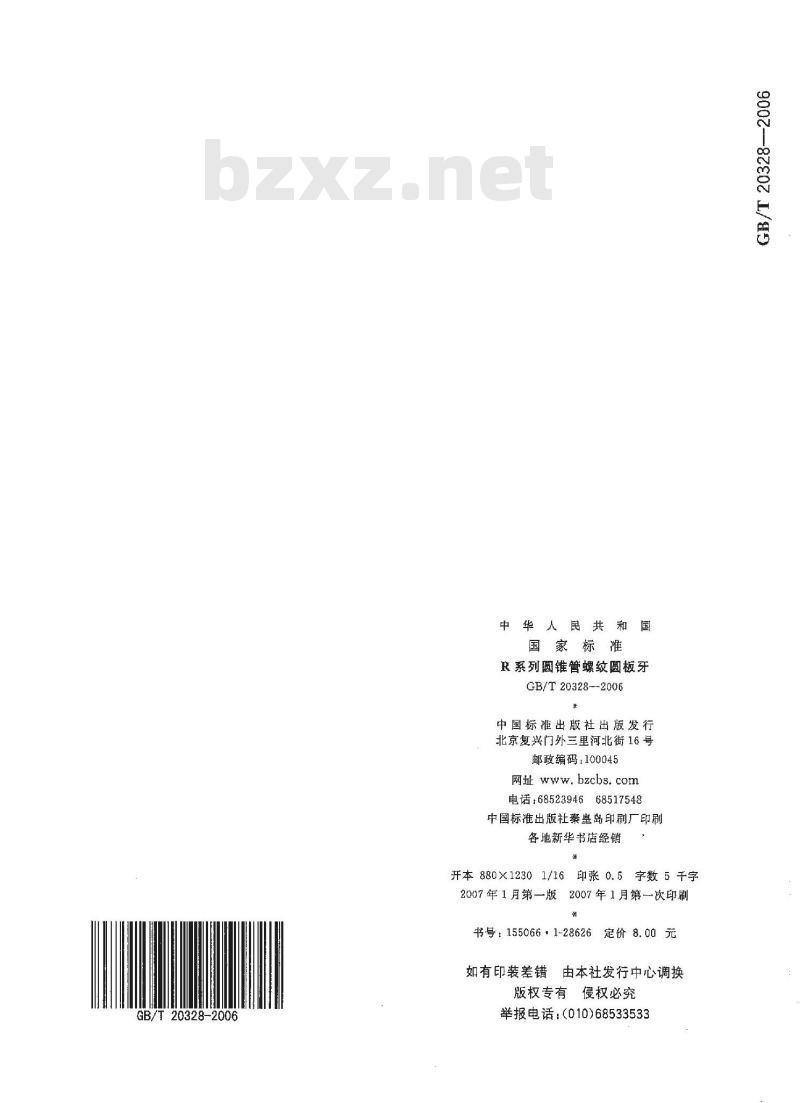

中华人民共和国
