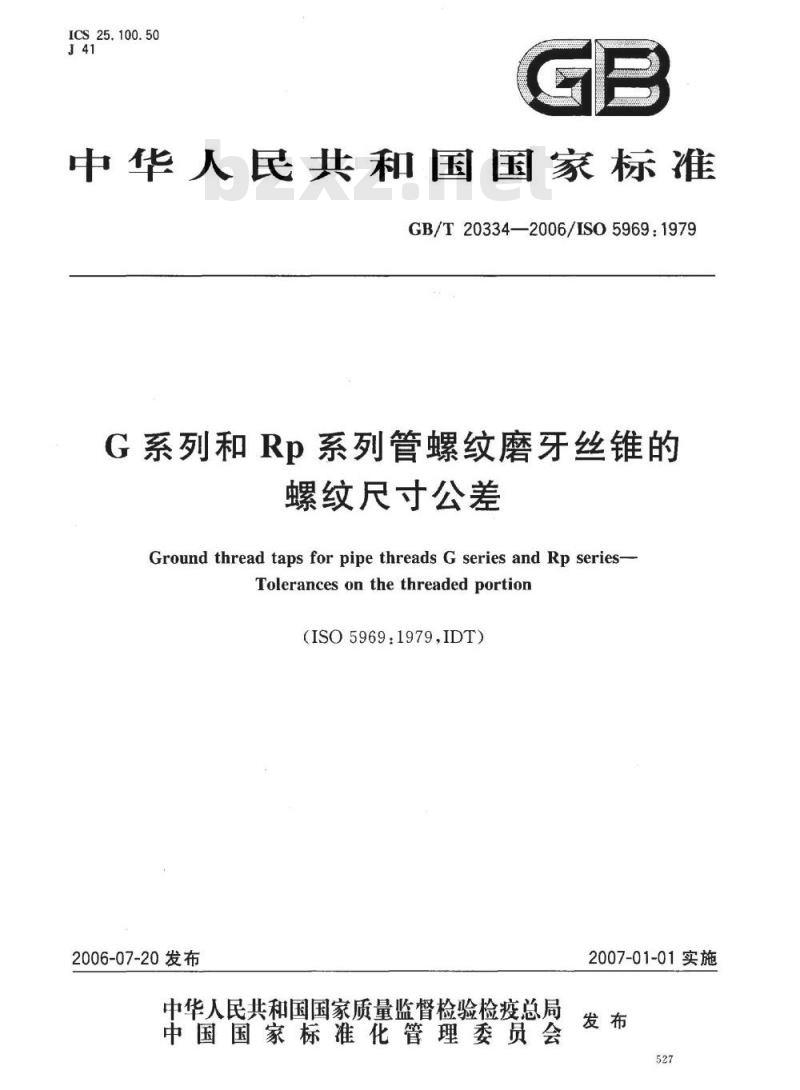

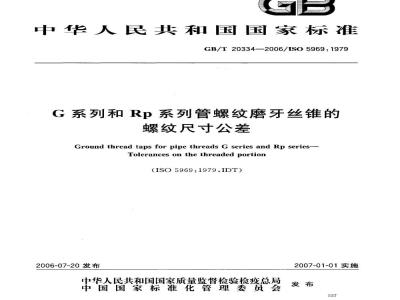

ICS25.100.50
中华人民共和国国家标准
GB/T20334—2006/IS05969：1979G系列和Rp系列管螺纹磨牙丝锥的螺纹尺寸公差
Ground thread taps for pipe threads G series and Rp series-Tolerances on the threaded portion（ISO5969：1979,IDT）
2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

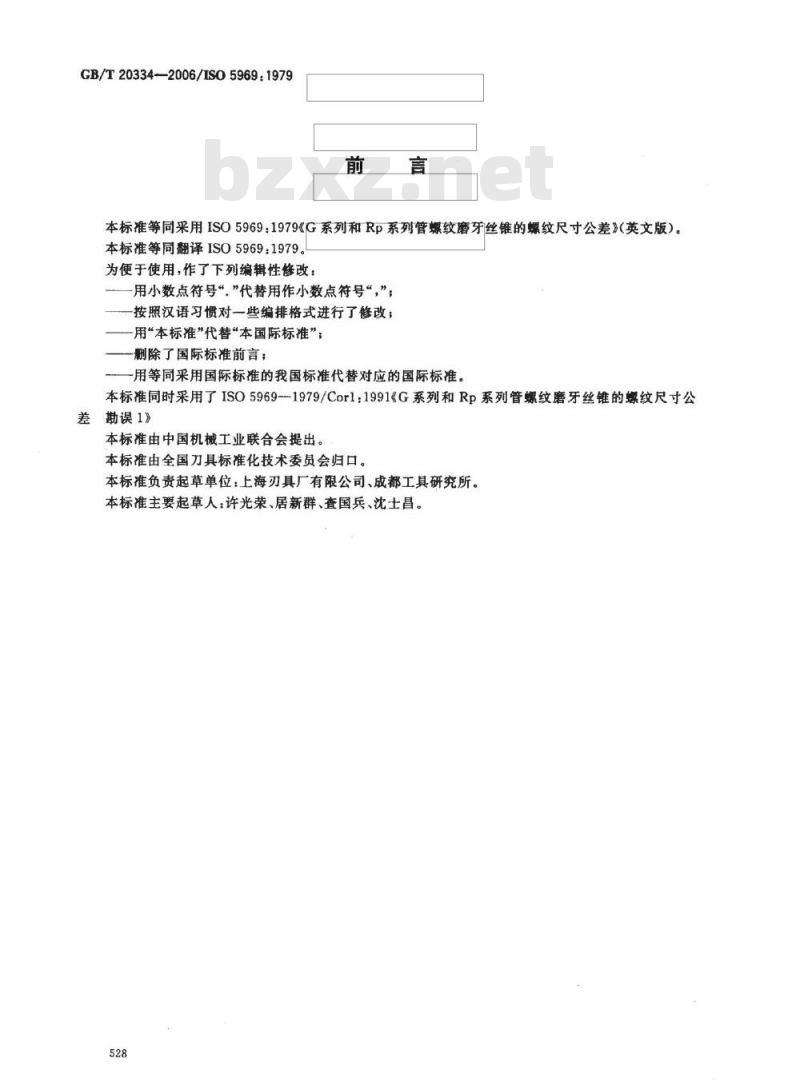

GB/T20334-—2006/ISO5969:1979前
本标准等同采用ISO5969：1979《G系列和Rp系列管螺纹磨牙丝锥的螺纹尺寸公差》（英文版）。本标准等同翻译ISO5969：1979。为便于使用，作了下列编辑性修改：用小数点符号“，”代替用作小数点符号“，”，按照汉语习惯对一些编排格式进行了修改；用“本标准”代替“本国际标准”；删除了国际标准前言；
-用等同采用国际标准的我国标准代替对应的国际标准。本标准同时采用了ISO5969--1979/Cor1：1991《G系列和Rp系列管螺纹磨牙丝锥的螺纹尺寸公差勘误1》
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准负责起草单位：上海刃具厂有限公司、成都工具研究所。本标准主要起草人，许光荣、居新群、查国兵、沈士昌。528

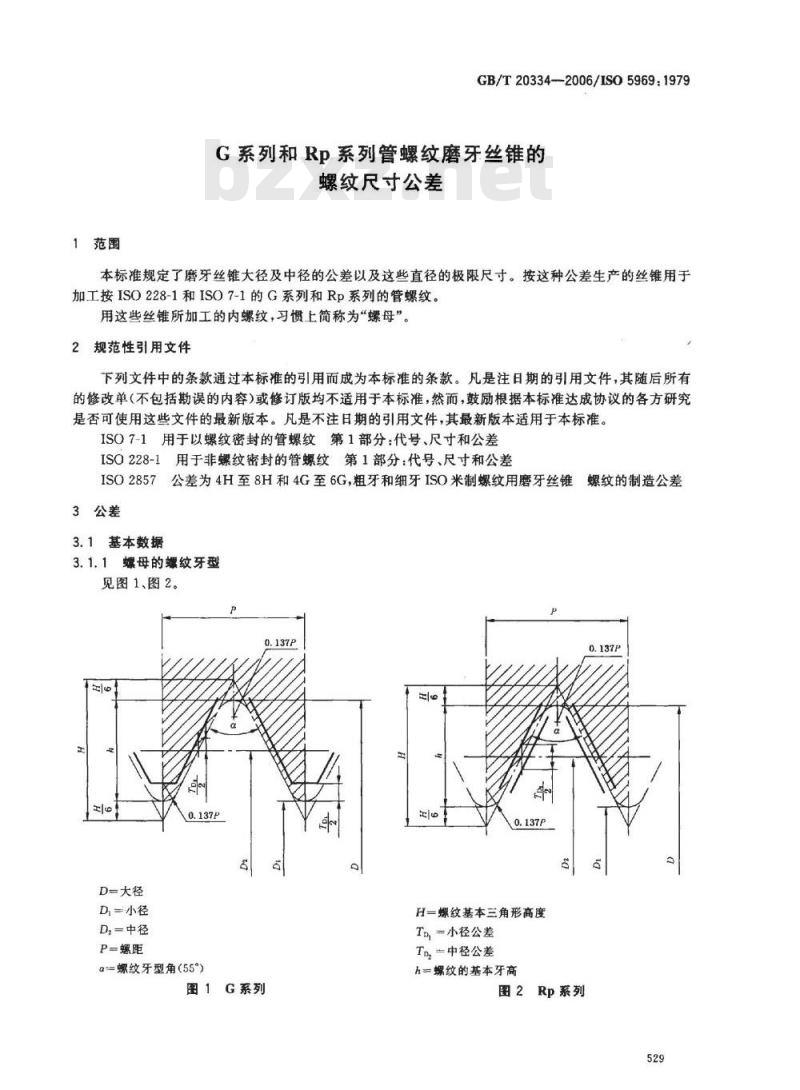

1范围
GB/T20334-2006/IS05969:1979
G系列和Rp系列管螺纹磨牙丝锥的螺纹尺寸公差
本标准规定了磨牙丝锥大径及中径的公差以及这些直径的极限尺寸。按这种公差生产的丝锥用于加工按ISO228-1和ISO7-1的G系列和Rp系列的管螺纹。用这些丝锥所加工的内螺纹，习惯上简称为“螺母”。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO7-1用于以螺纹密封的管螺纹第1部分：代号、尺寸和公差ISO228-1用于非螺纹密封的管螺纹第1部分：代号、尺寸和公差ISO2857公差为4H至8H和4G至6G，粗牙和细牙ISO米制螺纹用磨牙丝锥螺纹的制造公差3公差
3.1基本数据
3.1.1螺母的螺纹牙型
见图1、图2。
D=大径
D=小径
D,=中径
P=螺距
a=螺纹牙型角（55°）
图1G系列
H-螺纹基本三角形高度
To,一小径公差
To，一中径公差
h=螺纹的基本牙高
图2Rp系列

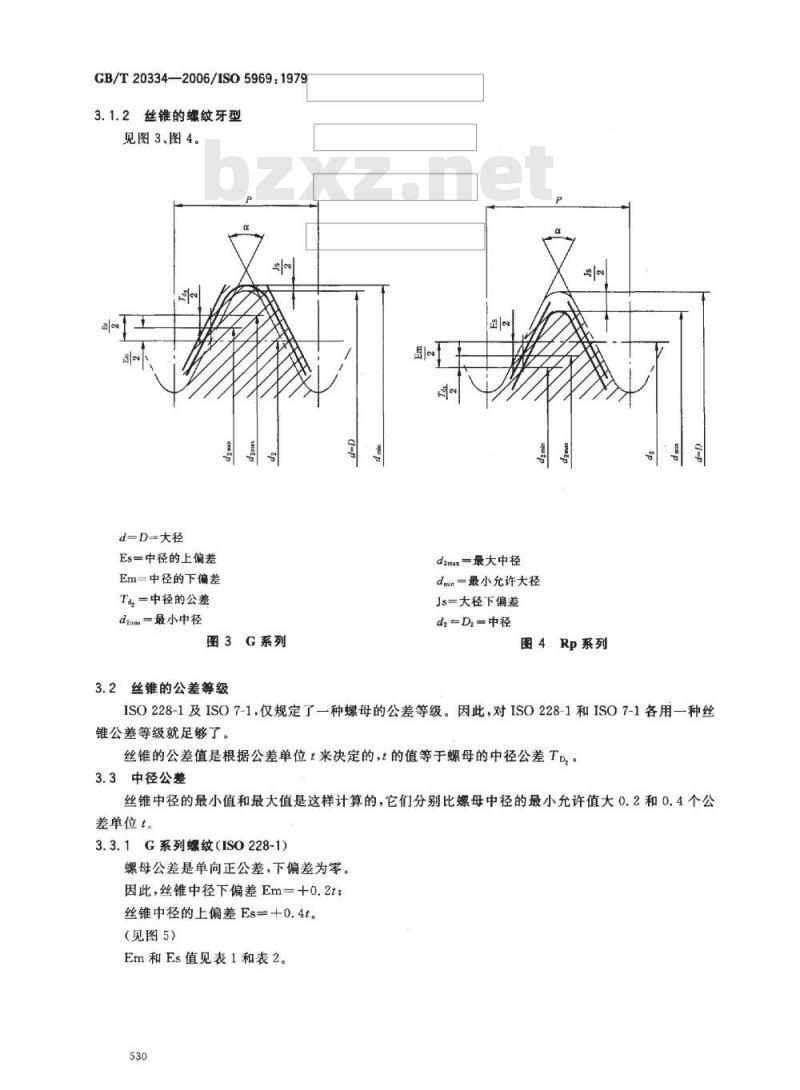

GB/T20334--2006/IS05969：19793.1.2丝锥的螺纹牙型
见图3、图4。
d=D=大径
Es=中径的上偏差
Em=中径的下偏差
Ta,=中径的公差
dem=最小中径
图3G系列
3.2丝锥的公差等级
dzmax—最大中径
dmin=最小允许大径
Js=大径下偏差www.bzxz.net
dz=D,=中径
图4Rp系列
ISO228-1及ISO7-1，仅规定了种螺母的公差等级。因此，对ISO228-1和ISO7-1各用一种丝锥公差等级就足够了
丝锥的公差值是根据公差单位t来决定的，的值等于螺母的中径公差T。3.3中径公差
丝锥中径的最小值和最大值是这样计算的，它们分别比螺母中径的最小允许值大0.2和0.4个公差单位t。
3.3.1G系列螺纹（ISO228-1)
螺母公差是单向正公差，下偏差为零。因此，丝锥中径下偏差Em=+o.2t；丝锥中径的上偏差Es=十0.4t。
（见图5）
Em和Es值见表1和表2。
尺寸代号
基本大径

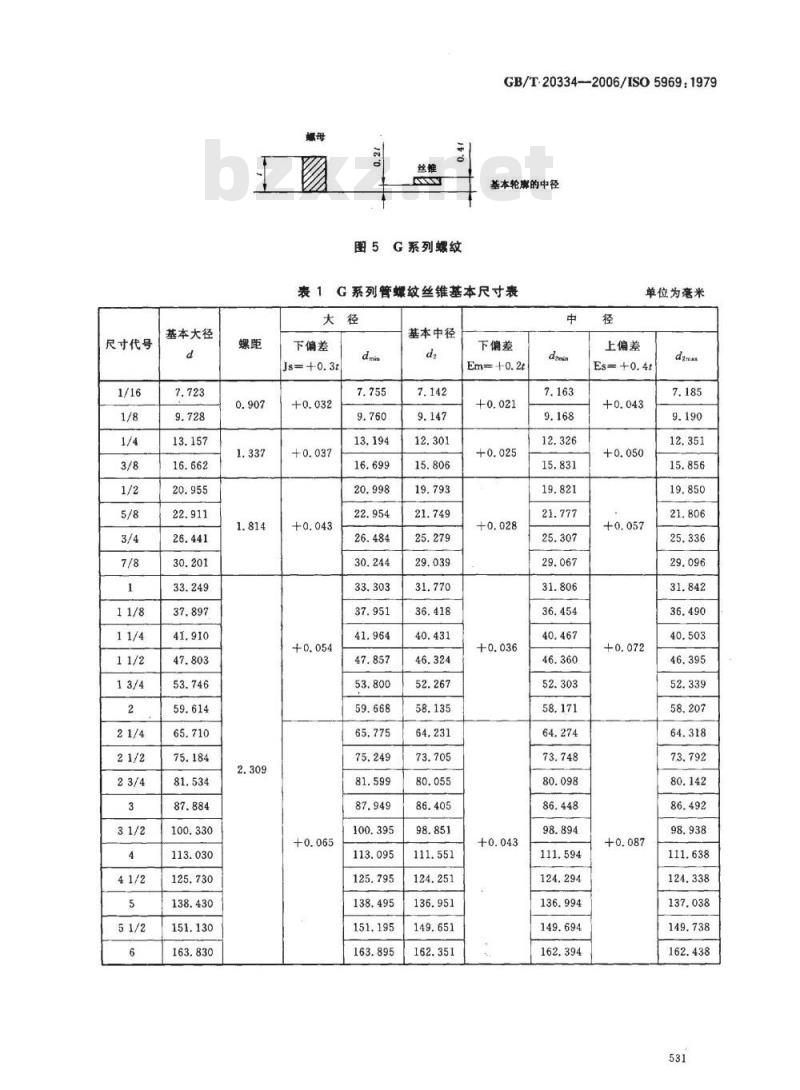

图5G系列螺纹
GB/T·20334—2006/ISO5969:1979基本轮离的中径
表1G系列管螺纹丝锥基本尺寸表大径
下偏差
基本中径
下偏差
上偏差
单位为毫米
GB/T20334—2006/ISO5969:19792G系列管螺纹丝锥基本尺寸表
基本大径
尺寸代号
每英寸
下偏差
Rp系列螺纹（ISO7-1)
螺母公差是一种双向等分的公差。丝锥螺纹中径的偏差应是：
下偏差Em=—0.3t；
上偏差Es=—0.1t。
（见图6）
下偏差Em和上偏差Es值见表3和表4。532
基本中径
下偏差
上偏差
单位为英寸
3.4大径公费
图6Rp系列螺纹
GB/T20334—2006/ISO5969：1979基本轮摩的中径
丝锥大径的最小值是这样计算的，它比螺母大径的最小允许值大一个量，其值等于公差单位t的某一规定比值。
丝锥大径的上偏差不作规定。
3.4.1G系列螺纹
螺母公差是单向正公差，下偏差为零。丝锥大径的下偏差Js=十0.3t（即丝锥大径比螺母最小大径大0.3t）。Js值见表1和表2。
3.4.2Rp系列螺纹
螺母是双向等分公差。
丝锥大径的下偏差Js=0.3t(即丝锥大径比螺母最小大径大0.2t)。Js值见表3和表4。
3.5螺纹牙型角α和牙型半角α/2的公差对于所有尺寸的螺纹，公差均为士30。表3Rp系列螺纹丝锥基本尺寸表
基本大径
尺寸代号
下偏差
基本中径
下偏差
Em=—0.3t
上偏差
单位为毫米
GB/T20334~-2006/ISO5969:1979表4Rp系列管螺纹丝锥基本尺寸表基本大径
尺寸代号
计算实例
每英寸
下偏差
基本中径
G1/2和Rp1/2丝锥尺寸计算例子按表5、表6所示。下偏差
Em=—0.3t
—0.0017
表5实例：G1/2磨牙丝锥螺纹尺寸计算表丝锥代号
丝锥规格
最小大径
基本中径
最小中径
大径d=D=20.955mm
螺距=1.814mm
螺纹长度=26mm
dmm-d+Js=d+0.3t
d=20.955mm
Js=0.3t=0.043mm
dmm=20.955+0.04320.998mm
dj=D=19.793mm
din=da+Em=dg+0.2
d:=19.793mm
Em=0.2t=0.028mm
dzmia=19.793+0.028=19.821mm
尺寸单位为英寸
上偏差
丝锥代号
最大中径
螺纹牙型角α和牙型半角α/2的公差在螺纹任意牙数上的螺距累积误差Tp表6
丝锥代号
丝锥规格
最小大径
基本中径
最小中径
最大中径
螺纹牙型角α和牙型半角α/2的公差在螺纹任意牙数上的螺距累积误差Tp表5（续）
dzmx-dz+Es-dz+0. 4t
d.=19.793mm
Es=0.4t=0.057mm
GB/T20334—2006/IS05969：1979G1/2
dzmx=19.793+0.057-19.850mm
不规定
±30″
按IS02857规定（Tp等于被测长度的±0.05%，但最小值为10.008mm)。实例：Rp1/2磨牙丝锥螺纹尺寸计算表Rp1/2
大径d=D20.955mm
螺距=1.814mm
螺纹长度=26mm
dain=d-Js=d-0.3t
d-20.955mm
Js=0.3t=0.086mm
dmin=20.955-0.086=20.869mm
dz-Dz-19.793mm
d2min=dg-Em-d2-0.3t
dz=19.793mm
Es=0.3t=0.086mm
dzm=19.793-0.086m19.707mm
dzmx=-dz-Es-dz0.1t
dz19.793mm
Es=0.1t0.029mm
dzm.=19.793-0.029-19.764mm
不规定
按ISO2857规定（Tp等于被测长度的±0.05%，但最小值为士0.008mm）535
