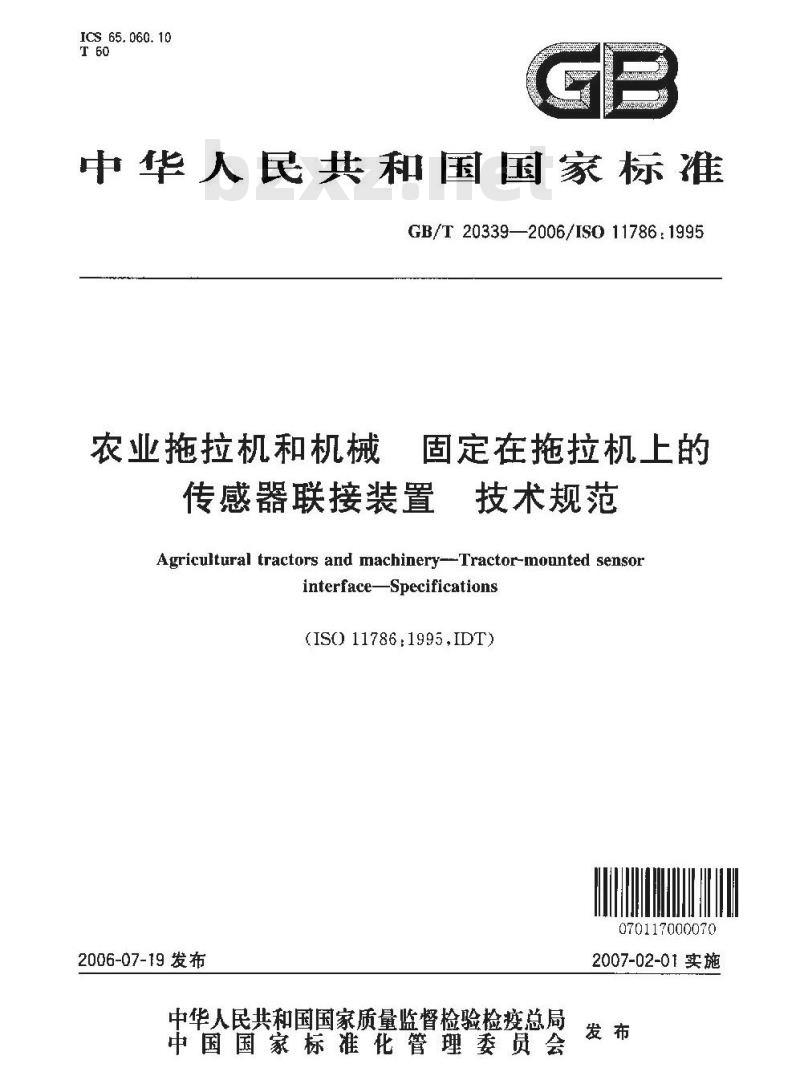

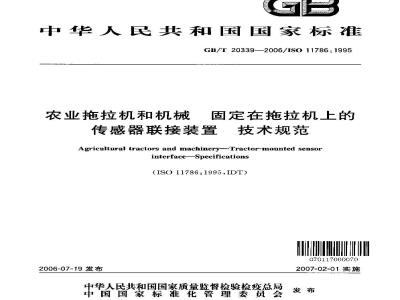

ICS 65, 060. 10
中华人民共和国国家标准
GB/T 20339—2006/IS0 11786:1995农业拖拉机和机械
固定在拖拉机上的
传感器联接装置
技术规范
Agricultural tractors and machinery--Tractor-mounted sensorinterfaceSpecifications
(IS0 11786.1995,IDT)
070117000070
2006-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2007-02-01实施

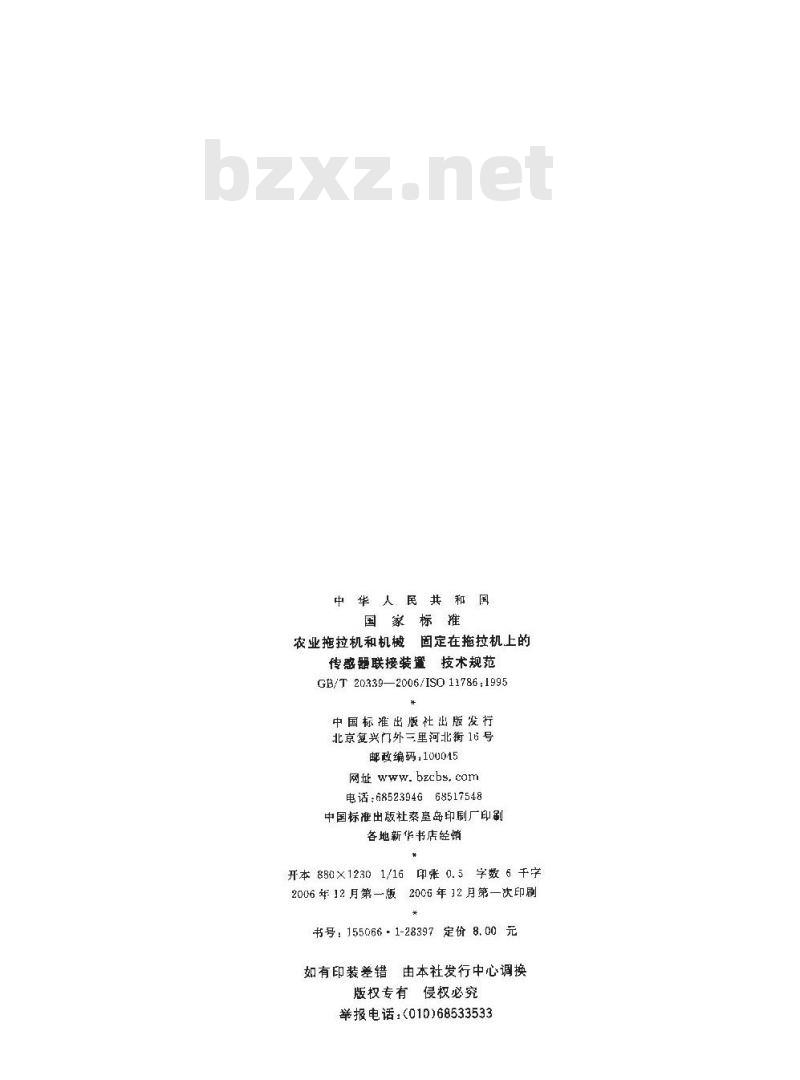

中华人民共
国家标
农业拖拉机和机械固定在拖拉机上的传感器联接装置技术规范
GB/T 20339—2006/ISO 11786:1995+
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100015
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5学数6千字
2006年32月第一次印刷
2006年12月第一版
书号：155066·1-28397
定价 8.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533

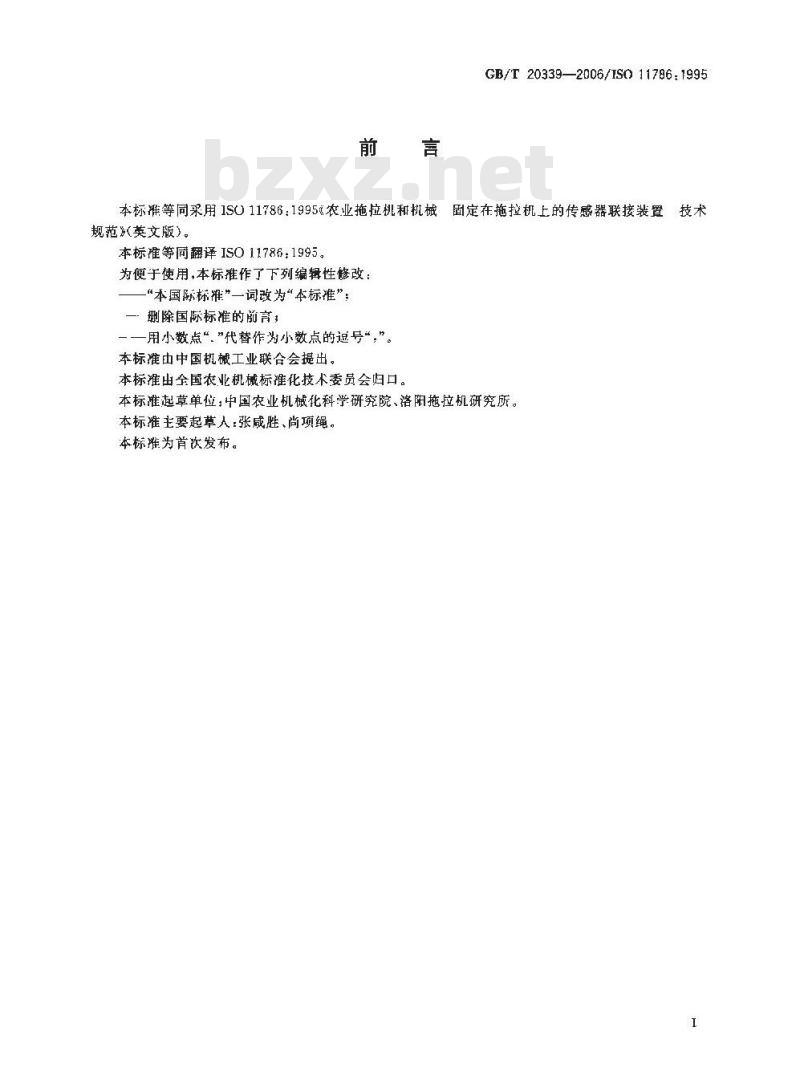

本标准等同采用1SO11786：1995农业拖拉机和机械规范》英文版）。
本标谁等间翻译ISO11786：1995。为便于使用,本标推作了下列编辑性修改：\本国际标准”一词改为“本标准”删除国际标准的前言；
一一用小数点“”代替作为小数点的逗号“，”。本标准由中国机械工业联合会提出。本标准出全国农业机械标准化技术委员会归口。GB/T 20339—2006/ISO 11786:1995固在拖拉机上的传感器联接装罩本标准起草单位：中国农业机械化科学研究院、洛阳拖拉机研究所。本标准主要起草人：张咸胜、尚项绳本标准为首次发布。bZxz.net

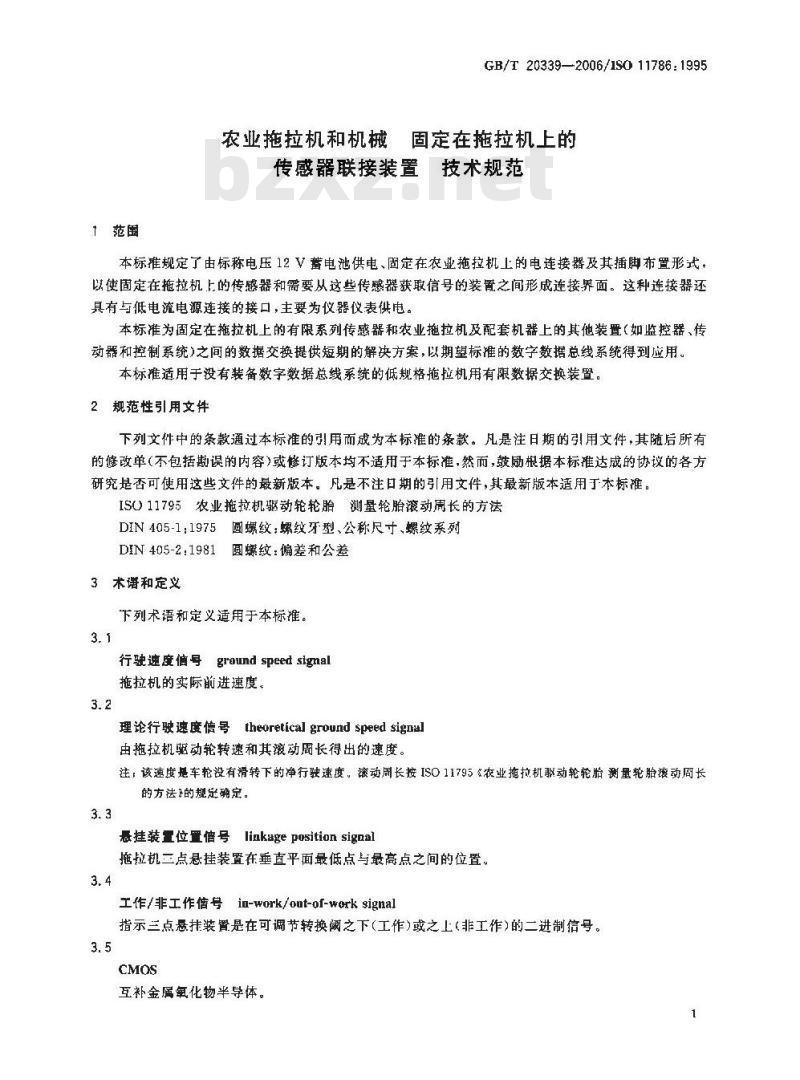

GB/T 20339—2006/1SO 11786:1995农业拖拉机和机械固定在拖拉机上的传感器联接装置技术规范
本标推规定了由标称电压12蓄电池供电、固定在农业拖拉机上的电连接器及其插脚布置形式，以使固定在拖拉机上的传感器和需要从这些传感器获取信号的装置之间形成连接界面。这种连接器还具有与低电流电源连接的接口，主要为仪器仪表供电。本标准为固定在拖拉机上的有限系列传感器和农业拖拉机及配套机器上的其他装置（如监控器、传动器和控制系统)之间的数据交换提供短期的解决方案，以期望标准的数字数据总线系统得到应用。本标推适用于没有装备数字数据总线系统的低规格拖拉机用有限数据交换装置。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标推达成的协设的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO11795农业拖拉机驱动轮轮胎测量轮胎滚动周长的方法DIN405-1：1975圆螺纹：螺纹牙型、公称尺寸、螺纹系列DIN405-2:1981圆螺纹：偏差和公差3术谱和定义
下列术语和定义适用于本标准。3.1
行驶速魔信号ground speed signal拖拉机的实际前进速度。
理论行驶速度信号theoreticalground speed signal由拖拉机驱动轮转速和其滚动周长得出的速度。注；该速度是车轮没有滑转下的净行驶速度。滚动周长按ISO11795《农业拖拉机驱动轮轮胎测量轮胎滚动周长的方法的规定确定。
悬挂装置位置信号linkage position sigzal拖拉机三点悬挂装置在垂直平面最低点与最高点之间的位置。3.4
工作/非工作信号in-work/ont-of-worksignal指示三点悬挂装置是在可调节转换之下(工作)或之上(非工作)的二进制信号。3.5
互补金属氧化物半导体。

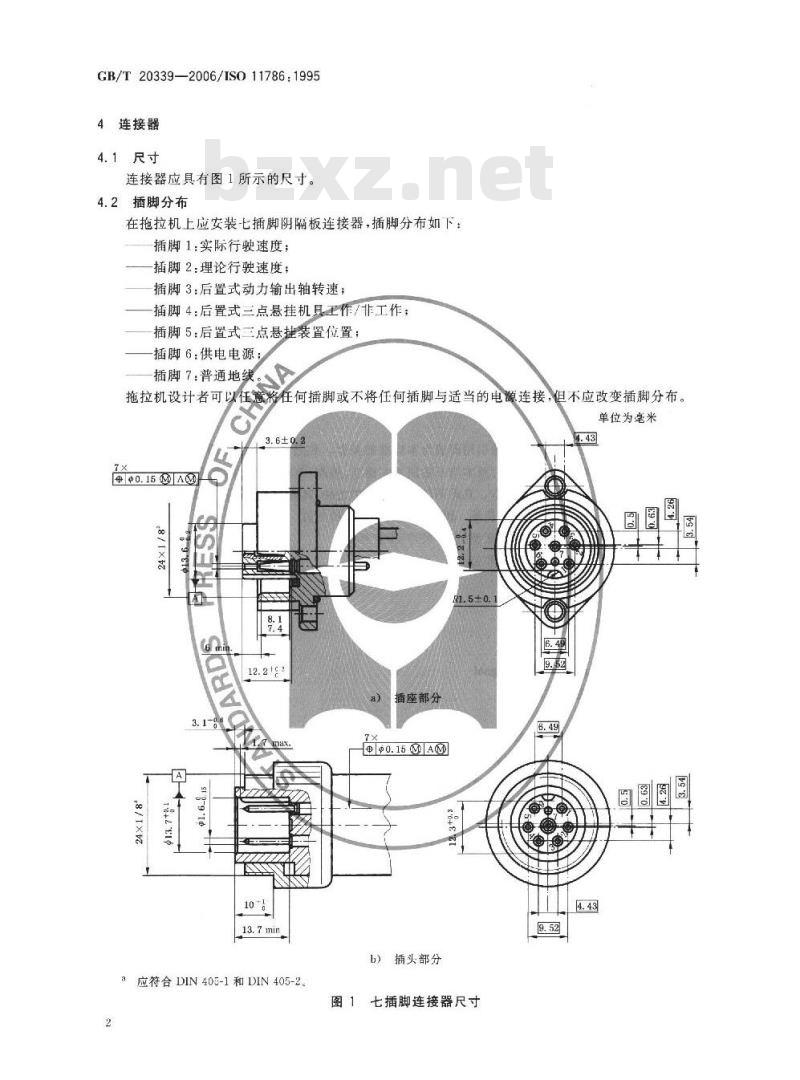

GB/T20339—2006/IS011786：19954连接器
4.1尺寸
连接器应具有图1所示的尺寸。
4.2插脚分布
在拖拉机上应安装七插脚阴隔板连接器，插脚分布如下：插脚1：实际行驶速度；
插脚2：理论行驶速度；
插脚3：后置式动力输出轴转速；插脚4：后置式三点悬挂机具工作/非工作；插脚5：后置式三点悬挂装置位置；插脚6：供电电源：
插脚7：普通地线。
拖拉机设计者可以任意将在何插脚或不将任何插脚与适当的电源连接，但不应改变插脚分布。单位为毫米
a应符合 DIN 405-1和 DIN 405-2。2
循座部分
b）插头部分
图1七插脚连接器尺寸
4.3连接器技术规范
GB/T 20339—2006/ISO 11786:19954.3.1阴隔板连接器在符合图1规定的极化壳中应具有7个插脚。插脚6和插脚7应有最小5A的电流容量。
插脚应逊行电镀以使接触电阻最小。连接器脏承受至少400个连接/断开循环而无性能降低，4.3.2出丁本标准役有规定连接的位置，因此设有规定耐候性要求。建议设计者考虑连接器的下列情况：
耐潮湿性：
接头不用时加罩盖！
设锁扣；
一设脱开安全器。
注：连接器实体特性可与安普 C16-1 型连接器一致。安普正商标名称。给出这信息是为了方便本标准的使用者,并不表示不标准对这名称的产品的认可。如果其他等效产品只有相同的效果，则可使用这些等效产品。4.4连接器的位置
连接器应位于拖拉机驾驶宰内。设计者在确定连接器的耐候性时应充分考虑连接器的位置。另外，具有耐候性的七孔插座可装在拖拉机驾驶室外。
5数据信号
5.1信号特征
实际行驶速度.理论行驶速度、动力输出轴转速和悬挂装置位置的信号特征应与JFDFC\规定的CMOS逻辑相兼容，由拖拉机上的蕾电池供电，最低电压为10V。5.2实际行驶速度和理论行驶速度5.2.1信号应为方形波，负载周期在20%和80%之间，上升和下降时间小于1ms。5.2.2方波的信号电平峰值应高于6.3V,谷值应低于1.5V。在谷值处输出源抗应为100士10,负载阻抗应大于3k。
5.2.3速度大于1km/h时，应用标准校准下的130次脉冲/m士5%(130Hz/m/s=5%)表示速度。5.3动力输出轴转速
5.3.1动刀输出轴转速信号应为方形波，负载周期在20%和80%之间，上刀和下降时间小于1ms。5.3.2方波的信号电乎峰值虚高于6.3V，谷值应低于1.5￥。在谷值处输出源阻抗应为100良士10α,负载阻抗应大于3k。
5. 3.3转速大于2 r/s时,以每转6次脉冲(6 Hz/r/s)来表示转速。5.4工作/非工作
工作信号应用低于1.5V的电压表示，非工作信号应用高丁6.3V的电压表示。工作位置的输出源阻抗为100士10Q,负载阻抗应大于3k注：悬挂装置位置信号的前端和后端可能会受到开关振动的下扰。5.5悬挂装置位置
悬挂装置位置信号电压随感挂装置位置的高度成线性变化。0V应表示最低位置，10V应表示最位置。负载阻抗应大于3k。
1）美国电了工业协会联合电了装置工程委员会：标13B,B系列CMOS装盘标准.表述规范。GB/T 20339—2006/1S0 11786:1995电源供电
应通过点火开关由拖拉机蓄电池向插脚6供电。插脚 6的最大输出电流应为 5A。电源应设10A的保险丝进行保护t。GB/T 20339-2006
