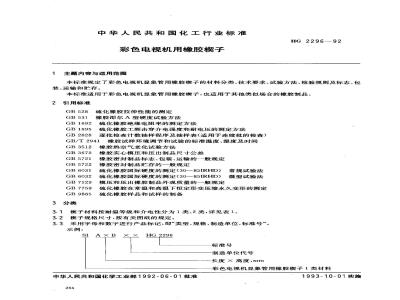

中华人民共和国化工行业标准
彩色电视机用橡胶楔子
主题内容与适用范围
HG 2296-92
本标准规定了彩色电视机显象管用橡胶楔子的材料分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于彩色电视机显象管用橡胶楔子，也适用于其他类似场合的橡胶制品。2引用标准
GB528．硫化橡胶拉伸性能的测定GB531
橡胶邵尔A型硬度试验方法
GB 1692
硫化橡胶绝缘电阻率的测定方法GB1695
GB2828
硫化橡胶工频击穿介电强度和耐电压的测定方法逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2941
GB3512
GB3672
GB5721
GB5722
GB6031
GB6032
GB7529
GB7759
GB9865
3分类
橡胶试样环境调节和试验的标准温度、湿度及时间橡胶热空气老化试验方法
橡胶实心模压和压出制品尺寸公差橡胶密封制品标志、包装、运输的一般规定橡胶密封制品贮存的一般规定
硫化橡胶国际硬度的测定（30～85IRHD）常规试验法
硫化橡胶国际硬度的测定（30～85IRHD）行微型试验法
模压和压出橡胶制品外观质量的一般规定硫化橡胶在常温和高温下恒定形变压缩永久变形的测定硫化橡胶样品和试样的制备
3.1楔子材料按耐温等级和介电性分为1类、2类，详见表1。3.2楔子规格尺寸，按有关图纸的规定。3.3采用字母和数字进行产品标记，即“类型、规格、制造单位、标准号”。示例：
HG2296
标准号
制造单位代号
长度×高度,mm
彩色电视机显象管用橡胶楔子1类材料中华人民共和国化学工业部1992-06-01批准264
1993-10-01实施
4技术要求
HG 2296-- 92
橡胶楔子所用原材料及其制造工艺，应符合有关技术规范要求。4.1
4.2材料（硫化橡胶）的物理性能，应符合下表的规定。项
硬度，（IRHD或邵尔A）
拉伸强度,MPa
扯断伸长率，%
压缩永久变形，A型试样（100×22h），%体积电阻率,a·cm
击穿强度，MV/m
热空气老化
1类材料150℃×5d
2类材料120℃×3d
阻燃性能，级
硬度变化(IRHD或邵尔A）
拉伸强度，MPa
扯断伸长率，%
4.3橡胶楔子的外观质量，应符合GB7529中的有关规定。4.4橡胶楔子的尺寸公差，应符合GB3672中M3F级的规定，5试验方法
5.1试样
10～+10
试验试样应取自产品。若不能从产品上直接切取时，可从制造该产品的同批胶料，采用与产品相当的硫化条件制备标准试样，并在试验报告中加以说明。5.2物理性能
硬度测定，按照GB6031、GB6032（仲裁法）或GB531进行。5.2.1
拉伸强度、扯断伸长率测定，按照GB528进行。压缩永久变形测定，按照GB7759进行。5.2.4热空气老化试验，按照GB3512进行。5.2.5
体积电阻率测定，按照GB1692进行。5.2.6
击穿强度测定，按照GB1695进行。5.2.7
阻燃性能试验，按照附录A进行。5.3外观质量
外观质量检测，采用目视法及精度为0.02mm的量具，按GB7529的有关规定进行。5.4尺寸公差
尺寸公差测量，采用精度为0.02mm的量具进行。6检验规则
6.1出厂检验
6.1.1出厂检验项目为外观质量，尺寸、橡胶材料的部分物理性能。6.1.2产品的外观质量应逐件进行检验，当检验结果不合格时，允许返修一次，仍不合格则为不合格品。
HG 2296-92
6.1.3产品的尺寸及橡胶材料的物理性能应按批进行检验。6.1.3.1以相同配方、同一工艺方法制造的不超过10000件橡胶楔子或相应量胶料为一个检查批。6.1.3.2每批橡胶楔子的尺寸，应按GB2828的规定，采用一般检查水平I、AQL值为4进行检验，6.1.3.3每批橡胶材料应检验硬度、拉伸强度、扯断伸长率、压缩永久变形、体积电阻率及阻燃性能共六项物理性能。当其中任一项不合格时，如果试样是由产品制备的，则再取双倍试样对不合格项目进行复验，仍不合格，则该批产品为不合格品；如果试样是由胶料制备的标准试样，则允许对该胶料修炼次，做全部六项的物理性能测试，仍有一项不合格时，该批胶料不合格，由该批胶料制成的产品为不合格品。
6.2型式检验
6.2.1当符合GB1.3《标准化工作导则产品标准编写规定》的6.6.1条a～f情况之一时，应对产品质量进行全面考核，即对标准中规定的技术要求全部进行检验。6.2.2正常生产时，对橡胶材料的电击穿强度及热老化性能应至少每季度检验一次，如检验结果有一项不合格，允许按6.1.3.3规定的两种情况进行复验，仍有一项不合格则该时期的产品为不合格品。7标志、包装、运输、贮存
7.1材料的标志、包装、运输，按照GB5721执行7.2材料的贮存，按照GB5722执行。7.3在遵守7.1、7.2条的条件下，产品自制造之日起，在不超过3年的贮存期内，其性能应符合本标准的规定。
A1原理
HG 2296-92
附录A
極胶阻燃性能试验方法
（补充件）
将试样一端固定，另一端垂直向下，按规定方式施加火焰，测定试样的有焰时间和无焰时间，燃烧滴落物能否引燃脱脂棉，有焰或无焰燃烧是否蔓延至夹具，来评定橡胶的阻燃性能。A2试样
A2.1试样规格为长130±3mm，宽13±0.3mm，厚3±0.2mm。A2.2每组试样为5个。
A2.3试样的制备应符合GB9865规定。A2.4试样的调节应按GB/T2941规定。A3试验装置和材料
A3.1燃烧器；为管径9.5mm、管长100mm的本生（Busen)灯。A3.2燃烧气体：为工业级甲烷或释热率接近37J/m的天然气、液化气等。仲裁时，必须采用工业级甲烷。
A3.31个能夹持试样并可按需要调节高度的支架。A3.4和
秒表。
测量火焰高度的合适的卡规或其他量具。医用脱脂棉。
试验应在通风柜或排气室里的三面金属档风罩内进行。在试验中应关闭通风系统。A4i
试验步骤
A4.1将试样垂直放置，其上端由试样夹夹住约6mm，其下端距水平铺置的脱脂棉层约300mm。A4.2.在离试样约150mm的地方，点着本生灯，调节燃烧气体流量，使灯管在垂直位置时产生约为20mm的黄色火焰，然后打开空气阀，经调节确保本生灯产生20士1mm的蓝色火焰，如图A1所示。A4.3使本生灯管顶面中心离试样下端面10mm，把火焰对准试样端的中心部位，并开始记时。如果试样有熔融滴落现象，可将本生灯管在试样宽面一侧倾斜约45°，以免滴落物进人灯管，见图A2。267
管长100
内径9.5±0.5
医用脱脂棉wwW.bzxz.Net
HG 2296-92
医用脱脂棉
A4.4施加10s火焰后，立即将本生灯移至150mm以外，同时记录试样离火后的有焰燃烧时间。A4.5试样的有焰燃烧停止后，立即再施加火焰10s，并分别记录移开火焰后，试样有焰燃烧和无焰燃烧时间。
A4.6在试验过程中，观察燃烧滴落物能否引燃脱脂棉，有焰和无焰燃烧是否燃到夹持器。A5结果判定
A5.1材料的阻燃性能分为V-0、V-1、V-2三个级别，按表A1规定，从试验结果判定材料的阻燃性能级别。
每个试样每次施加火焰后有焰燃烧的时间，s不大于
每组5个试样施加10次火焰后有焰燃烧的总时间，s不大于每个试样第二次施加火焰离火后无焰燃烧的时间，s不大于每个试样有焰燃烧或无焰燃烧蔓延至夹具的现象每个试样的滴落物引燃医用脱脂棉的现象V-o0
A5.2如果一组5个试样中有1个不符合表A1中相应级别的要求时，应再取一组进行复验。第二组的5个试样应全部符合相应级别的要求。A5.3如果第二组试样中，仍有1个试样不符合表A1中相应级别的要求，则应以两组中数字较大者作为该材料的阻燃性能级别。
HG2296-92
1如果试验结果超出V-2级的要求，则不能用本方法评定阻燃性能。A5.4
试验报告
试验报告应包括下列内容：
采用的行业标准号；
试样名称及编号；
试验条件；
阻燃性能级别；
试验日期、试验者及审核者。
附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部西北橡胶工业制品研究所归口。本标准由化学工业部西北橡胶工业制品研究所负责起草。本标准主要起草人韩淑玉、苏贵荣、乐贵强。269
