HG/T 2377-1992
基本信息
标准号： HG/T 2377-1992
中文名称：搪玻璃层耐沸腾水腐蚀性能的测定
标准类别：化工行业标准(HG)
英文名称： Determination of the corrosion resistance of glass-lined layer to boiling water
标准状态：现行
发布日期：1992-09-15
实施日期：1993-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：化工技术>>化工设备>>71.120.99其他化工设备
中标分类号：化工>>化工机械与设备>>G94非金属化工机械设备
关联标准
出版信息
页数：5页
标准价格：8.0 元
相关单位信息
标准简介
HG/T 2377-1992 搪玻璃层耐沸腾水腐蚀性能的测定 HG/T2377-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

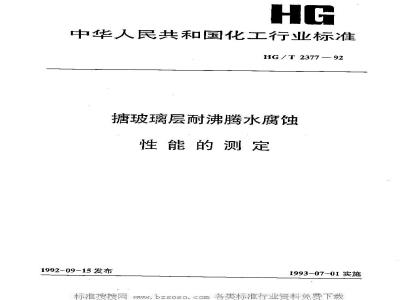

中华人民共和国化工行业标准
HG/T 2377—92
塘玻璃层耐沸腾水腐蚀
性能的测定
1992-09-15发布
1993-07-01实施
中华人民共和国化工行业标准
糖玻璃层耐沸腾水腐蚀
性能的测定
1主题内容与适用范围
本标准规定了塘玻璃层耐沸腾水腐蚀性能的试验方法及结果计算，本标准适用于掂玻璃平板试件耐沸腾水或水蒸汽腐蚀性能的测定。2引用标准
GB7989塘玻璃釉耐沸腾盐酸腐蚀性能的测定GB7992钢板塘玻璃试件的制备
3原理
HG / T 2377 — 92
携玻璃试件经受沸腾水或水蒸汽腐蚀48h，测定失重，然后计算腐蚀速率，根据露要试件可以只受其中一相的腐蚀
腐蚀速率愈低，掂璃对水的耐蚀性能越好4试剂
4.l蒸馏水或软化水（每次试验都要用新制备的水），4.25%乙酸溶液：用来清洗试验装置和试件，4.3溶剂：例如三氯乙烯或丙酮，用来对试件进行脱脂。5仪器
5.1分析天平：精度为±0.2mg。5.2吹风机，
5.3烘箱。
5.4干燥器
5,5量篇：500 mL.
泡沫塑料或海绵
6试验装置
试验装置与 GB 7989 第 4章中试验装置相网.7试样
7.1试件为圆形试件，应按照GB7992制备，7.2每一组试样为两块试件，一块置了液相中，另一块置丁气相中(如另有约定，可只做其中某一相)中华人民共和国化学工业部1992-09-15批准1993-07-01实施
wwW.7.3每次测定应不少于两组试样
8试验步骤
HG / T 2377 -- 92
8.1、试件的挑选：将制作好的试件进行挑选，把表面不平、爆瓷等有缺陷的试件剔除，选择适宜用称量法测定耐腐蚀试验的试件，8.2试件的清洗与称量：经挑选过的试件可用溶剂（4.3）脱脂，然后用蒸馏水冲洗干净，用吹风机（5.2）吹干，并在110±5c烘箱（5.3）中烘干2h，再移人干燥器（5.4）内放置4h以上，然后称重精确至0.2mg，作为起始质量m，（g)，8.3将试样固定在试验装置中，使试件涂有玻璃釉的一面朝向玻璃简的里面，8.4将350血L蒸馏（4.1）由冷疑器接口处人玻璃简内，装好温度计和冷凝器，通水，接通电热圈电源，调整电压，使溶羧在10～20 min 内开始沸腾，当试液一达到沸腾，记录时间作为试验起始时间，并立即调节加热器电压以降低电流，使试液在整个试验过程中保持微沸状态，记录微沸期间的温度，8.5°保持微沸时间48h.
8.6经48h试验后，终止试验，将玻璃筒内水倒出，冷却后用蒸馏水清洗之，拆卸试验装置并取出试件，用海绵和冷的5%乙酸擦洗腐蚀面三次，用水冲洗，再用蒸馏水洗，最后用溶剂脱脂，在110±5c烘箱中烘干2h，再移人干燥器中冷却4h以上，最后称重（精确至0.2mg）作为最然质量m，（g)
9结果表示
腐蚀速率 V【g / (m2·d))
式中：m=m,-m2,
失重Am(g)
面积(m）×时间(d)
9.1试验中受到水或水蒸汽的侵蚀面积为50cm，如果失重Am是以毫克表示的，经过48h，其腐蚀速率V按照式（2）计算，以每天每平方米失重的克数表示：Yk
9.2分别计算放在试验装置中液相和气相的试验所得到的结果。因为测定是包括两组平行的试验，所以得到两个液相腐蚀的值及两个气相腐蚀的值，分别将它们平均后得到液相腐蚀的半均膚蚀速率V.及汽相腐蚀的平均腐蚀速率Vc.分别计算气样腐蚀速率与液相腐蚀速率的极差RG及RLR-Vma
荐 Rn(或 Rr)≤0. 15g/(m2，d)或 Rc/ Vg【或Ri / V,）×100%≤30%，则数据有效，否则翁重新进行试验，重新计算结果。在评定结果时，对于试样中有缺陷的，例如有通至金属底材的针孔，边缘爆瓷或边缘受到腐蚀过，应把这些结果舍去，再用相应数量的新试件进行试验，数据合并处理。10试验报告
试验报告应包括以下内容：bZxz.net
b。加热的时间，以天计：
HG / T 2377—92
气相平均腐蚀速率 Vo及液相平均腐蚀速率 VL极差或相对偏差R／V×100%的值，d.
腐蚀速率以每天每平方米的失重（g／m2·d）表示，四舍五人至0.01g（m2·d)。如无特殊约定，分别按照气相和液相给出算术平均值及各个单个值，并以腐蚀速率大的一相数据作为该塘玻璃层的耐腐蚀性数据，
附加说明：
本标准出中华人民共和国化学工业部中国化工装总公司提出。本标准由全国塘玻璃设备标准化技术委员会归口.本标准由化学工业部化工机械研究院负责起草。本标准主要起草人项龙文
w.bzsso.com中华人民共和国
化工行业标准
糖玻璃层耐沸水腐蚀性能的测定HG / T 2377 92
编辑化工行业标准编辑部
(化.工部标准化研究所）
邮政编码：100013
印刷化工部标准化研究所
版权专有不得隔印
开本 880 × 1230 1 / 16
字数5000
1993年6月第一版
1993年6月第一次印刷
印数1—500
工本费1.20元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
HG/T 2377—92
塘玻璃层耐沸腾水腐蚀
性能的测定
1992-09-15发布
1993-07-01实施
中华人民共和国化工行业标准
糖玻璃层耐沸腾水腐蚀
性能的测定
1主题内容与适用范围
本标准规定了塘玻璃层耐沸腾水腐蚀性能的试验方法及结果计算，本标准适用于掂玻璃平板试件耐沸腾水或水蒸汽腐蚀性能的测定。2引用标准
GB7989塘玻璃釉耐沸腾盐酸腐蚀性能的测定GB7992钢板塘玻璃试件的制备
3原理
HG / T 2377 — 92
携玻璃试件经受沸腾水或水蒸汽腐蚀48h，测定失重，然后计算腐蚀速率，根据露要试件可以只受其中一相的腐蚀
腐蚀速率愈低，掂璃对水的耐蚀性能越好4试剂
4.l蒸馏水或软化水（每次试验都要用新制备的水），4.25%乙酸溶液：用来清洗试验装置和试件，4.3溶剂：例如三氯乙烯或丙酮，用来对试件进行脱脂。5仪器
5.1分析天平：精度为±0.2mg。5.2吹风机，
5.3烘箱。
5.4干燥器
5,5量篇：500 mL.
泡沫塑料或海绵
6试验装置
试验装置与 GB 7989 第 4章中试验装置相网.7试样
7.1试件为圆形试件，应按照GB7992制备，7.2每一组试样为两块试件，一块置了液相中，另一块置丁气相中(如另有约定，可只做其中某一相)中华人民共和国化学工业部1992-09-15批准1993-07-01实施
wwW.7.3每次测定应不少于两组试样
8试验步骤
HG / T 2377 -- 92
8.1、试件的挑选：将制作好的试件进行挑选，把表面不平、爆瓷等有缺陷的试件剔除，选择适宜用称量法测定耐腐蚀试验的试件，8.2试件的清洗与称量：经挑选过的试件可用溶剂（4.3）脱脂，然后用蒸馏水冲洗干净，用吹风机（5.2）吹干，并在110±5c烘箱（5.3）中烘干2h，再移人干燥器（5.4）内放置4h以上，然后称重精确至0.2mg，作为起始质量m，（g)，8.3将试样固定在试验装置中，使试件涂有玻璃釉的一面朝向玻璃简的里面，8.4将350血L蒸馏（4.1）由冷疑器接口处人玻璃简内，装好温度计和冷凝器，通水，接通电热圈电源，调整电压，使溶羧在10～20 min 内开始沸腾，当试液一达到沸腾，记录时间作为试验起始时间，并立即调节加热器电压以降低电流，使试液在整个试验过程中保持微沸状态，记录微沸期间的温度，8.5°保持微沸时间48h.
8.6经48h试验后，终止试验，将玻璃筒内水倒出，冷却后用蒸馏水清洗之，拆卸试验装置并取出试件，用海绵和冷的5%乙酸擦洗腐蚀面三次，用水冲洗，再用蒸馏水洗，最后用溶剂脱脂，在110±5c烘箱中烘干2h，再移人干燥器中冷却4h以上，最后称重（精确至0.2mg）作为最然质量m，（g)
9结果表示
腐蚀速率 V【g / (m2·d))
式中：m=m,-m2,
失重Am(g)
面积(m）×时间(d)
9.1试验中受到水或水蒸汽的侵蚀面积为50cm，如果失重Am是以毫克表示的，经过48h，其腐蚀速率V按照式（2）计算，以每天每平方米失重的克数表示：Yk
9.2分别计算放在试验装置中液相和气相的试验所得到的结果。因为测定是包括两组平行的试验，所以得到两个液相腐蚀的值及两个气相腐蚀的值，分别将它们平均后得到液相腐蚀的半均膚蚀速率V.及汽相腐蚀的平均腐蚀速率Vc.分别计算气样腐蚀速率与液相腐蚀速率的极差RG及RLR-Vma
荐 Rn(或 Rr)≤0. 15g/(m2，d)或 Rc/ Vg【或Ri / V,）×100%≤30%，则数据有效，否则翁重新进行试验，重新计算结果。在评定结果时，对于试样中有缺陷的，例如有通至金属底材的针孔，边缘爆瓷或边缘受到腐蚀过，应把这些结果舍去，再用相应数量的新试件进行试验，数据合并处理。10试验报告
试验报告应包括以下内容：bZxz.net
b。加热的时间，以天计：
HG / T 2377—92
气相平均腐蚀速率 Vo及液相平均腐蚀速率 VL极差或相对偏差R／V×100%的值，d.
腐蚀速率以每天每平方米的失重（g／m2·d）表示，四舍五人至0.01g（m2·d)。如无特殊约定，分别按照气相和液相给出算术平均值及各个单个值，并以腐蚀速率大的一相数据作为该塘玻璃层的耐腐蚀性数据，
附加说明：
本标准出中华人民共和国化学工业部中国化工装总公司提出。本标准由全国塘玻璃设备标准化技术委员会归口.本标准由化学工业部化工机械研究院负责起草。本标准主要起草人项龙文
w.bzsso.com中华人民共和国
化工行业标准
糖玻璃层耐沸水腐蚀性能的测定HG / T 2377 92
编辑化工行业标准编辑部
(化.工部标准化研究所）
邮政编码：100013
印刷化工部标准化研究所
版权专有不得隔印
开本 880 × 1230 1 / 16
字数5000
1993年6月第一版
1993年6月第一次印刷
印数1—500
工本费1.20元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
