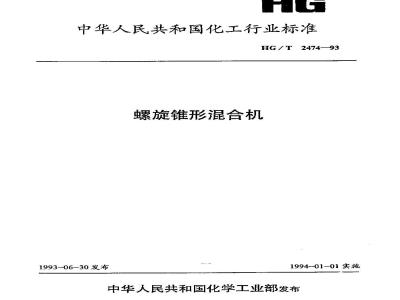

中华人民共和国化工行业标准
HG/T2474—93
螺旋锥形混合机
1993-06-30发布
1994-01-01实施
中华人民共和国化学工业部发布1 主题内容与适用范照
中华人民共和国化工行业标准
螺旋锥形混合机
HG/T 2474--93
本标准规定了螺旋混合机的设计、制造、试验、检验、验收、标志及包装、储运等要求，本标准适用于带压条件下混合粉（粒）物料的媒锥形混合机（以下衡称“混合机\)2引用标准
GB5676
GB9439
3设计
优质碳素结构钢技术策件
优质碳结构钢厚钢板技术条件
普通碳素结构钢和低合金结构钢薄钢板技术条件不锈耐酸钢铸件技术条件
合金结构钢技术条件
普遵碳豪结构钢和低合金结构钢厚钢板技术条件不锈钢热轧钢板
噪声源声功率级的测定简易法
不锈钢热轧钢板
一般工程用造碳钢
灰铸铁件
链齿轮和双曲面齿轮精度
3.1混合机结构应紧读且布局合理，合机按结构特征可分为双螺旋锥形、悬臂非对称双螺形、单螺锥形等形式，结构示意见图1.图2，图3
中华人民共和星化学工业部1993—06—30批准1994--01—01 实施
247493
国 1 双螺形据合机
HG/ T 2474-93
围 2 悬臂非对称双螺旋雄形雅合机HG/T 2474-93bZxz.net
据3单螺旋锥形混合机
基本参数应符合表1规定
公称容积
HG/T 2474-93
【自转/公转）r/min
60-120 /2~5
60～120 / 2~5
60~120/2~5
60 ~80 / 2 ~ 5
60 ~B0 / 2~ 5
60-80/2~5
电机总功率
平均密度不大于1100kg/血和空气相对凝度不大于85%的条据合机在物料粒径为40~1000mm，3.3
件下，应能正带工作且螺杆转速不低于机定转速的97%，合均勺度不低于97%3.4据合机的转与公转应有动作联锁的保护装置3.5型号表示方法
3.3.1混合机型号由产品代号、结构特征代号、公称容积、与混合物料相接触部分的材料代号、改型代号五部分组成，具体表示方潜如下：口口口口口口口
改型代号
与据合物料相接触部分材料代号公称容积（㎡\)
结构特征代号
产品代号
35.2产品代号用大写汉语拼音字母LH（L-螺，H一混)示，结构特征代号按表2、表3的规定表示，3.5.3
双螺旗
双螺旋激臂非对称型
结格特征
普通型
加直型
夹套药
加液型
3.5.4公称容积用网拉伯数字表示，表3
第一位代号
第二位代号
不于衰示
3.55与褥合物料相接触部分材料代号，碳钢不于表示，不锈钢用N表示，HG/T2474-93
3.5.6当滤合机结构或性能有显著改变时，改型代号按顺序在原型号尾分别加字母A，B，C以示区刻。
35.7标记示例
加重型双螺施混合机，公称容积为4m，与混合物料相接触部分材料为不锈钢，第一次改型设LHSK4NA
双螺凝锥形混合机
3.6据合机除应符合本标准的要求外，还应符合经规定程序批推的产品图样及技术文件制造，37材料
371混合机的主要零件材料应符合以下要求，并应有材料检验合格证。3.7.1.1链铁件应符合GB9439的要求：37.1.2终钢件应符合GB2100或GB5676的要求；37.1.3轴类零件应符合GB699戴GB3077的要求；37.1.4板亮类零件应符合GB912、GB3274、GB711、GB3280、GB4237的要求,372用于食品、医药工业的混合机，其与物料接触部分的材料应符合国家有关食品、医药卫生标准的要求，
3.73规合机等部件材料允许以性能相似或较优的其它牌号材料代替，但需经有关设计部门同意。4.制造与组装
4.1所有配套件、外购件应符合相应的产品标准要求，并应有产品合格证，4.2焊缝表面不得有裂纹、气孔、孤坑和夹渣等缺陷，并不得留有熔渣与飞戏物。4.3亮体煤继与母材应圆滑过镀，并不允许有明显的不规则形状。4.4旋叶片间的边接焊缝应磨平至光滑，4.5锥齿轮的制造应符合GB11365的要求，精度等级不低于8C.4.6简体的制造质盘应符合表4的规定，表4
上下法兰与简体中线垂直座
简体各糖面压
组合后上下法兰同轴度(）
21.5/1000
螺杆螺旋叶片与简体内壁间赋应符合表5的规定。型号
≤2/1000
≤2.5 / 1000
铰座底面与出料口法兰面间隙为5土2mm。4.8
4减速机及各传动件密封处不得有漏油现象，运动件应转动灵活、无异带声响。试验与试验方法
5.1螺旋叶片间的焊楚、亮体焊键等外观质量目视检查，应符合4.2、4.3，4.4条的要求，6
52空运转试验
HG /T 2474-93
每台混合机组装合格后，连续空运转时间不得少于4h，并应符合下列要求：。混合机应运转平稳可靠，无异常声响，嗪声(声功率级）应不大于100dB（A);b。电机、减速机轴承应运转良好，温升应不大于35;c。电机、减速机的温升应不大于45t；。轴承、减速机及齿轮处应润滑良好，无泄漏、渗漏现象；。螺杆的转速（自转与公转）应符合表1的要求：f各紧固件、联接件应联接可靠、不得有松动现象，5.3负荷运转试验
5.3.1空运转试验合格后，方可进行负荷运转试验，5.3.2混合机应空车启动，公批逐次加人直径为400~600um石英砂作为试验物料。装截系数按表1的规定，连续运转时间不得少于4h，并应符合下列要求：：应符合52条各项要求；
b.出料阔动作灵活可非，粉（粒）物料泄漏量在4小时内不大于10m/1.c.各密封元件双间密封情况良好，d.嫩杆转速应符合3.2条的要求，3.4转速的测量采用非接触式测速仪测量主轴转速，测盘点应在减速机输出轴上、主轴上或与主轴剧性联接的等，部件上，
5.5轴承温度的测量点在轴承亮中心平面处，一般直接测量轴承的遥度；若不能直接测量轴承温度时，测盘轴承加油孔或轴承座表面处温度。在轴承温升稳定后或在混合机连续运转不少于2h后测量。测量仪器采用点温计，
5.6混合机媒声的测定按GB3768的规定。6懿验规测
61混合机由制造厂质盈检验部门检验合格后并出具合格证。6.2合机的检验分出厂检验和型式检验，6.2.1 出厂检验
出厂检验项目及要求按4，5.2，5.3条的规定，6.2.2型式检验
型式检项目及要求按3.2，3.3，3.63.7，5.2，5.3条的规定，6.2.3出厂检验为逐台进行，型式检验应随机从出厂检验合格品中抽取，每种型式不少于2台。6.2.4有下列情况之一附，应进行型式检验：、产品试制、定型、整定时：
b。设计、材料、工艺有较大变更树；。停产十二个月，恢复生产时；d.正常生产时间达二十四个月时；e。出厂检验结果与上次型式检验结果有较大差异时：1.国家质量监督机构提出型式检验要求时,6.3检验规则判定
6.3.1每台很合机应按6.2.1条检验，如有任何一项捡验数据不符合要求时，则判该台握合机为出厂检验不合格，
HG /T 2474--93
6.3.2型式检验符合6.2.2条的要求时，则判型式检验合格，若有一项不符合要求时，测判型式检验不合格、
了标志、包装、储运
7.1标志
7.1.1混合机外表面的涂漆除按图样规定外，涂漆应均句，平整、光滑和牢，不得有明显的流痕，表面无脱裂、皱纹、气泡和斑痕及粘附颗粒杂质等缺陷。7.1.2简体上应标有加料限位线；减速机应标明旋转方向，7.1.3每台混合机应在期显位置固定产品标牌，标牌应符合GB/T13306的要求，并包括如下内：
。产品名称，型号；
b。主要技术参数：
公称容积
电动机功率
外形尺寸(总高×直径)
t、制造日期及编号;
d制造厂名称.
1.2包装
7.2.1随机提供的文件应装人塑科薄膜袋内，并随产品一同装入包装箱内，包装箱应符合JB2795的要求.
7.2.2包装箱外壁应注明如下内窃：鼻。收货单位，地址；
b．产品名称、号、出厂编号：
c。 外形尺寸、毛量;
发货单位、地址。
7.2.3随机文件
装箱单；
b产品质量合格证：
c.产品使用说明书
7.3储运
滤合机应按7.2.1条的要求放人包装箱内，储放在相对褪度不大于85%、遵度低于40七，没有腐蚀介质的消活、通风的仓库内；室外存放时，应有防护措施。运输过程中应防止剧效颠簸，附如说明：
本标准由中国化工装备总公司提出。本标准由化工部化工机械研究院归口.本标准由杭州化工机械厂氮资起草，本标准主要起草人：项远、丁洁累量
中华人民共和国
化工行业标准
螺旋维形浪合机
HG /T. 2474-93
中国化工装各总公司
100011
邮政编码
印刷北京化工学院印刷厂
版权专有
880×12301/16
1994年6月第一版
不得翻印
15千字
1994年6月第一次印刷
定价3.40元
