HG/T 2488-1993 橡胶胶丝拉伸性能的测定 HG/T2488-1993 标准下载解压密码：www.bzxz.net

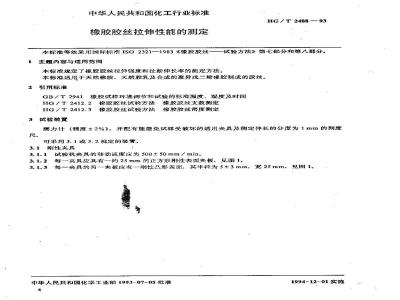

中华人民共和国化工行业标准
橡胶胶丝拉伸性能的测定
本标准等效采用国际标准ISO2321—1983《橡胶胶丝~主内容与适用范围
HG / T 2488 —93
一试验方法》第七部分和第八部分本标准规定了橡胶胶丝拉伸强度和扯断伸长率的测定方法，本标准适用于天然橡胶、天然胶乳及合成的案异戊二烯橡胶制成的胶丝，2
引用标准
GB/T2941橡胶试样环境调节和试验的标准温度、湿度及时间HG／T2412.2橡胶胶丝试验方法橡胶胶丝支数测定HG/T2412.3橡胶胶丝试验方法橡胶胶丝密度测定3试验装置wwW.bzxz.Net
测力计（精度±2%），并配有能避免试样受破坏的适用夹具及测定伸长的分度为1mm的刻度尺，
可采用 3. 1 或 3. 2 规定的装置,3.1刚性夹具
3.1.1试验机夹具的移动速度应为500±50mm/mim3.1.2每一爽具应具有一约25mm的正方形刚性表面夹板，见图1.3.1.3每一夹具的男一夹板应有一刚凸形表面，其半径为5±3mm，宽25mm，见图1中华人民共和国化学工业部1993-07-05批准4
1994-12-01实施
扭贫嘴
HG/T2488
3.1.4应有内径约为1,6mm，壁厚为0.8mm的全胶管和导丝机或能将胶丝插入胶管中的其它装置。
3.1.5测伸长的刻度尺应平行于试样3.2．旋转滚简夹具
图2所示为一适用装置，包括以下部件：弹簧力计；
能自由转动的惰性滑轮、直接连接到弹簧的自由端，而且在弹贫的弧线方向上自由移动：两个具有沟槽的驱动缠绕滚简，或使用其它能嵌入试样端部的器具，滚简和情性轮直径在25～30mx的范围内，其直径应相似，缠绕滚滴应由电动机转动按60mm／s的表面线速度在所示方向上旋转，且胶丝在滚筒之间的通路应在259~400mm之间，所有的滚滴或悄性轮都应表面光滑，d测伸长的刻度尺应平行于试样
4试样
HG/T2488—93
图2测定拉伸性能的装置
一弹简拉力计；②一中界滑轮；@一缠卷轮，4.1对所使用的试验机，试样应有适当的长度。4.2每一试样应标出长度不少于30mm的标距5试验步骤
5. 1刚性夹具法
5.1.1制备5个长度为125~150mm的胶丝试样可取单根或多根胶丝为1个试样，51.2将试样按GB294t的规定停放，5.1.3用墨水将试样标志出50mm长的初始标距。5.1.4将3.1.2和3.1.3规定的夹其置于试验机上，使其凸起表面的轴线呈水平状态，夹具的中心采用说明：
1)ISO2321—83规定试样长约125血m，IIG / T 2488 — 93
相距50mm切取两根10～20mm长的全胶管，使试样穿过胶管，每对超出胶管的胶丝不少于25mm，先在上夹具上固定好装入胶丝试样的胶管，拉直试样并调整另一端胶管以消除试样的松驰部分，然后在下夹具上固定好胶管，5.1.5选择拉力计的力值刻度盘，使其精度达到主2%，5.1.6启动试验机，观察被拉伸的试样，记录试样断裂时的标距间长度和负荷值。如果试样断裂在任一夹具3mm之内，则试验结果无效，再进行另一试样的试验，5.2旋转滚筒法
5.2.1制备5个试样，每个试样由适当数最的胶丝组成，以便断裂时得出一适当的力值，5.2.2开动试验装置，在刻度尺上跟踪参考标志逐渐增加的距离当试样断裂时，在刻度尺上读出两个参考标志所达到的位置。记录试样断裂时参考标志所达到长度和负荷值，6结果表示
6.1按IIG／T2412.2和HG／T2412.3的娶求计算单根胶丝的初始裁面积.6.2拉伸强度R.按式（1）计算：R
式中：R—拉伸强度，MPa:
一试样断裂时的负荷值，N;
S—一单根试样的初始截面积，mm2；H一胶丝与拉力计相连端部的根数，6.3扯断伸长率A以试样仲长的百分率表示，按式（2）计算：A
一扯断伸长率，%：
式中：—
L—为试样的初始标距长度，mm；L.为试样扯断时的标距长度，mm。x100
6.4取5个试样的中值表示胶丝的拉伸强度和扯断伸长率，并指出最大值和最小值7
试验报告
试验报告应包括以下内容：
试样来源及识别标志；
试验依据的标准及标准号；
试样的支数；
采用的试验方法及装置；
试验的温度、湿度;
试验结果；
试验口期；
试验者，
HG / T 2488 — 93
附加说明：
本标准由中华人民共和国化学工业部科技司提出本标准由化学工业部乳胶工业研究所归口本标准由沈阳乳胶厂负责起草，本标准主要起草人张振洋、王敬茹、刘春红.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
