GB/T 4677.18-1988多层印制板层间绝缘电阻测试方法

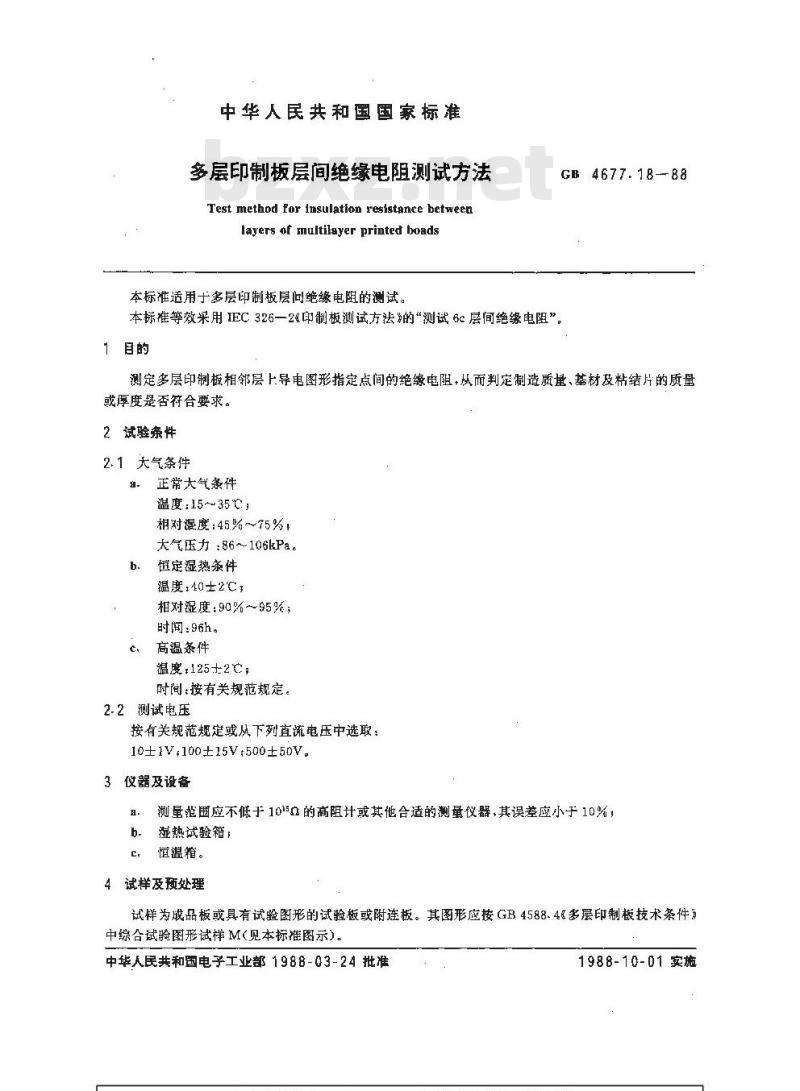

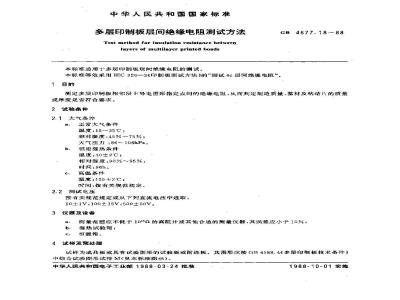

中华人民共和国国家标准
多层印制板层间绝缘电阻测试方法Test method for insulation resistance betweenlayers of multilsyer printed boads本标准适用于多层印制板层问绝缘电阻的测试，GB 4677.18--88
本标准等效采用IEC326一2印制板测试方法\的“测试6c层间绝缘电阻”目的
测定多层印制板相层上导电图形指定点间的绝缘电阻，从而判定制造质量，基材及粘结片的质量或厚度是否符合要求。
2试验条性
2.1天气条件
正常大气条件
温度：15～35，
相对湿度:45%~75%
大气压力 :86～106kPa。
恒定湿热条件
温度：40±2℃；
相对湿度：90%~95%;
时间：96h。
高温条件
温度，1252℃；
时间：按有关规范规定。
2.2测试电压
按有关规范规定或从下列直流电压中选取：10±1V100±15V:500±50V
3仪器及设备
测量范围应不低于10″Q的高阻计或其他合适的测量仪器，其误差应小于10%湿热试验箱：
恒温箱。
4试样及预处理
试样为成品板或具有试验图形的试验板或附连板。其图形应按GB4588.4&多层印制板技术条件\中综合试验图形试样M（见本标准图示）。中华人民共和国电子工业部1988-03-24批准1988-10-01实施
GB 4677.18—88
试样应仔细清洁处理，以免沾上污物，如：指纹、灰尘等，试样在2.1条规定的正常大气条件下放置24h。第1要和第6层
期及层为调数

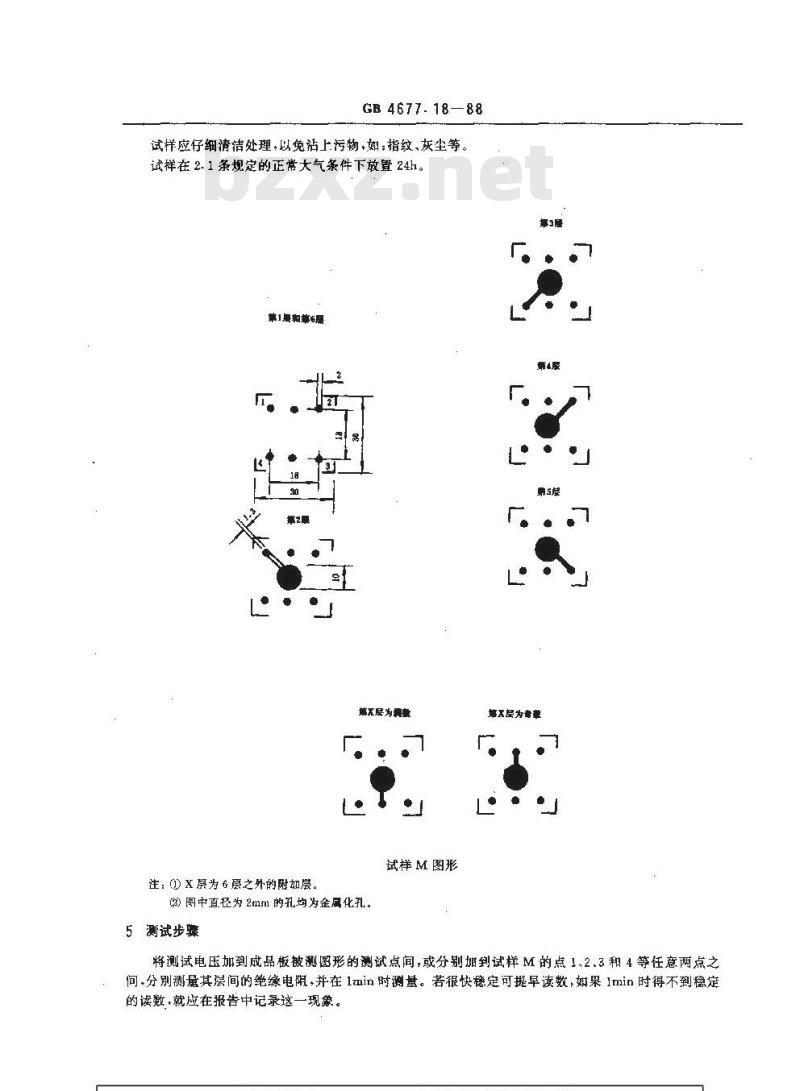

试样M图形
注：①X为6昙之外的附加层。
(②)图中直径为2mm的孔均为金属化孔。5测试步蜂
层为者草
将测试电压加到成品板被测图形的测试点间，或分别如到试样M的点1,2.3和4等任意两点之间，分别测量其层间的绝缘电阻，并在1min时测量。若很快稳定可提早读数，如果1min时得不到稳定的读数·就应在报告中记录这一现象。GB 4677.18—88

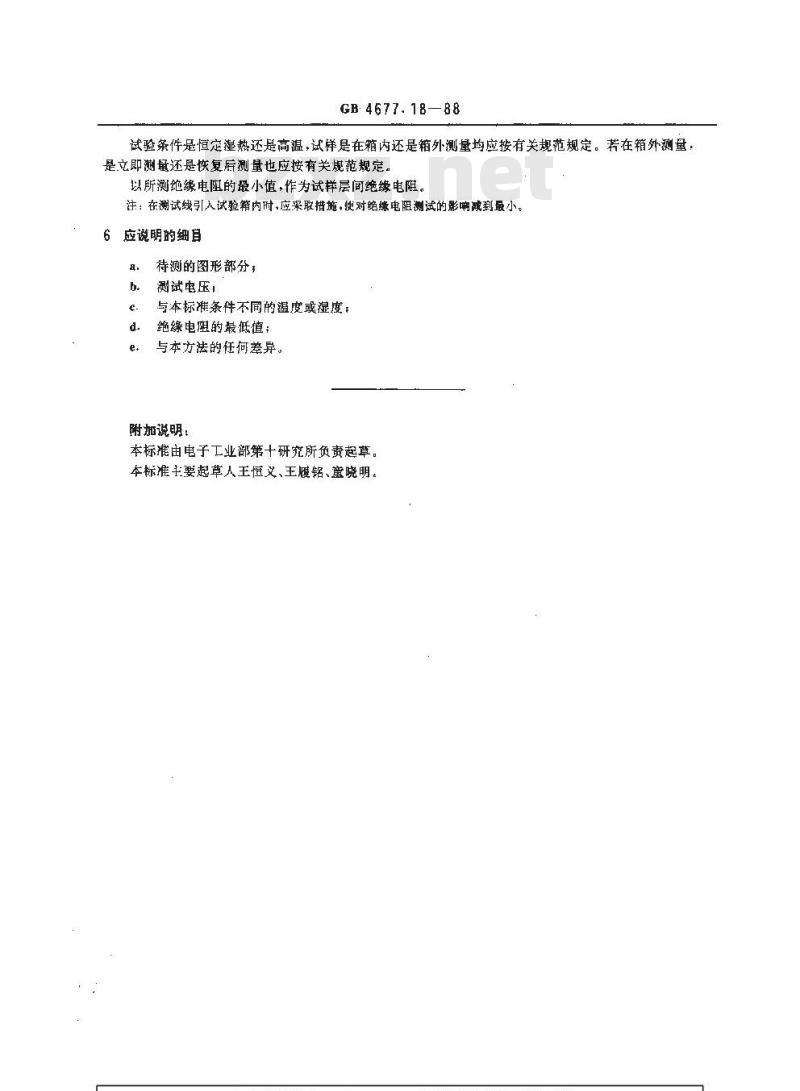

试验条件是恒定凝热还是高温，试样是在箱内还是箱外测量均应按有关规范规定。若在箱外测量是立即测量还是恢复后测量也应按有关规范规定。以所测绝缘电阻的最小值，作为试样层间绝缘电阻。注：在测试线引入试验籍内时、应采取措施，使对绝缘电阻测试的影响减到最小。应说明的细自
待测的图形部分；
测试电压，
与本标准条件不同的温度或湿度：绝缘电阻的最低值；
与本方法的任何差异。
附加说明：
本标准由电子工业部第十研究所负责起草。本标准主要起草人王恒义、王履铭、童晓明。
