GB/T 4458.2-1984 机械制图 装配图中零 部件的序号及其编排方法 GB/T4458.2-1984 标准下载解压密码：www.bzxz.net

1引言
中华人民共和国国家标准

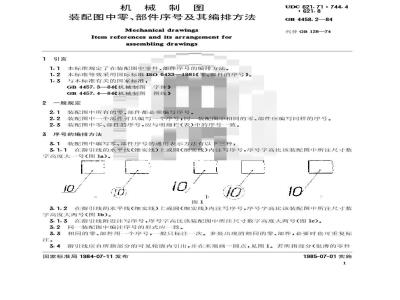

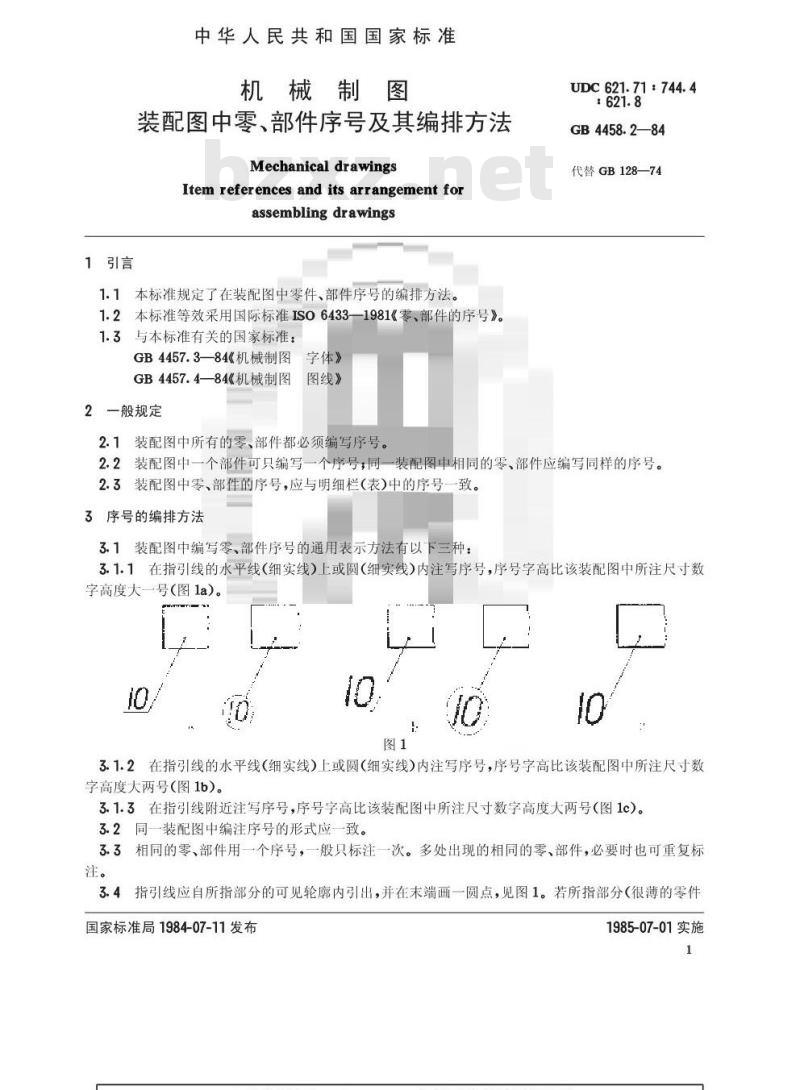

机械制
装配图中零、部件序号及其编排方法Mechanical drawings
Itemreferences and its arrangementforassembling drawings
1.1本标准规定了在装配图中零件、部件序号的编排方法。1.2本标准等效采用国际标准ISO6433-1981《零、部件的序号》。1.3与本标准有关的国家标准：bZxz.net
GB4457.3—84《机械制图
日字体》
GB4457.4—84《机械制图
2一般规定
图线》
2.1装配图中所有的零、部件都必须编写序号。2.2装配图中一个部件可只编写一个具后
UDC621.71:744.4
GB4458.2—84
代替GB128—74
装配图中相同的零、部件应编写同样的序号。2.3装配图中零、部件的序号，应与明细栏（表)中的序号一致。3序号的编排方法
3.1装配图中编写零、部件序号的通用表示方法有以种
3.1.1在指引线的水平线（细实线）上或圆（细实线）内注写序号，序号字高比该装配图中所注尺寸数字高度大一号（图1a)。
3.1.2在指引线的水平线（细实线）上或圆（细实线）内注写序号，序号字高比该装配图中所注尺寸数字高度大两号（图1b）。
3.1.3在指引线附近注写序号，序号字高比该装配图中所注尺寸数字高度大两号（图1c）。3.2同一装配图中编注序号的形式应一致。3.3相同的零、部件用一个序号，一般只标注一次。多处出现的相同的零、部件，必要时也可重复标注。
3.4指引线应自所指部分的可见轮廓内引出，并在末端画一圆点，见图1。若所指部分（很薄的零件国家标准局1984-07-11发布
1985-07-01实施
GB4458.2—84

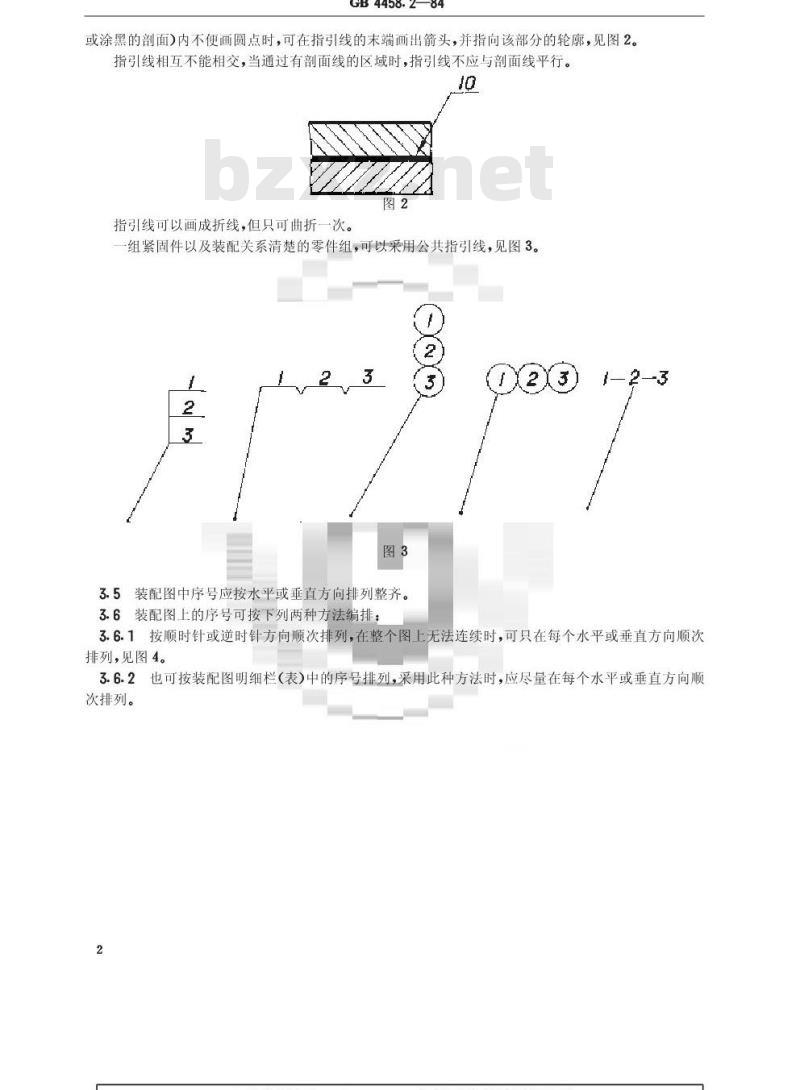

或涂黑的剖面）内不便画圆点时，可在指引线的末端画出箭头，并指向该部分的轮廓，见图2。指引线相互不能相交，当通过有剖面线的区域时，指引线不应与剖面线平行。10
指引线可以画成折线，但只可曲折一次。组紧固件以及装配关系清楚的零件组，可以采用公共指引线，见图3。2Y3
3.5装配图中序号应按水平或垂直方向排列整齐。3.6装配图上的序号可按下列两种方法编排：23
3.6.1按顺时针或逆时针方向顺次排列，在整个图上无法连续时，可只在每个水平或垂直方向顺次排列，见图4。
3.6.2也可按装配图明细栏（表）中的序号排列，采用此种方法时，应尽量在每个水平或垂直方向顺次排列。
GB4458.2—84
