GB/T 4098.9-1983射频电缆流动性试验方法

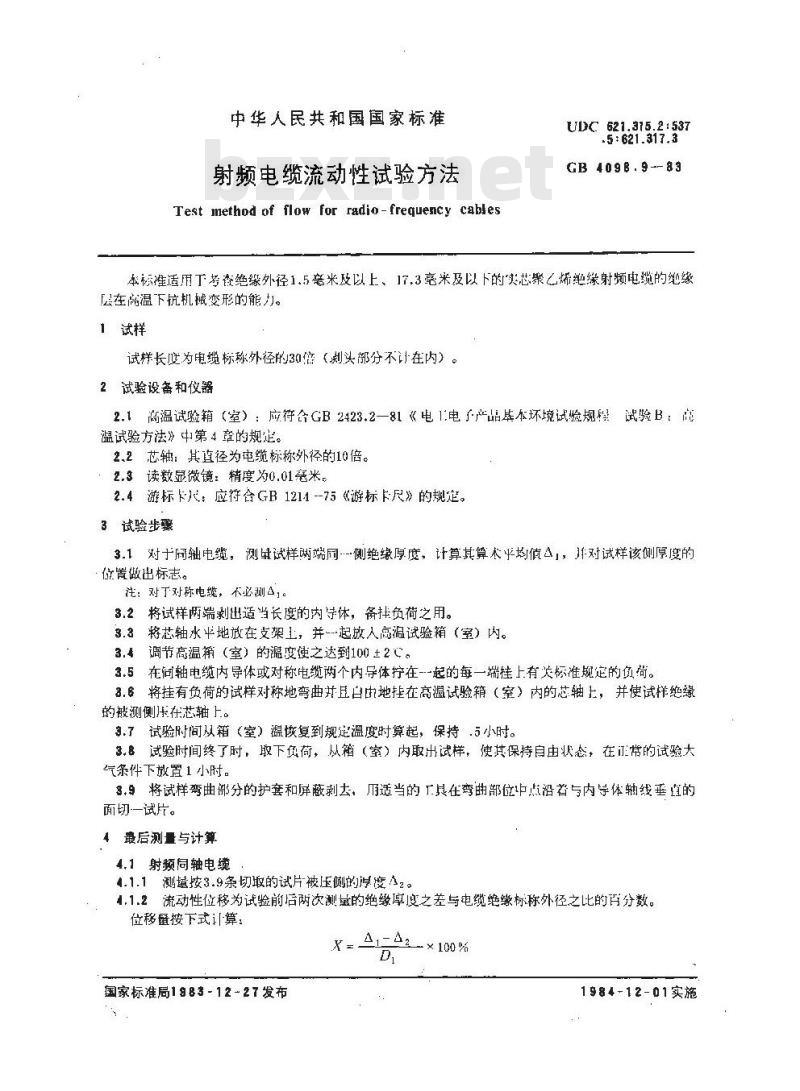

中华人民共和国国家标准
射频电缆流动性试验方法
Test method of flow for radio-frequency cablesUDC 621.315.2:537
.5:621.317.3
GB409B.9--83
本标准适用下考查绝缘外径1.5毫米及以上、17.3毫来及以下的实芯聚乙烯绝缘射频电缆的绝缘层在离温下抗机械变形的能力。1试样
试样长度为电缆标称外径的30倍（剃头部分不计在内）2试验设备和仪器
2.1高温试验箱（室）：应符合GB2423.2一81《电1电子产品基本坏境试验规程试验B：高温试验方法》中第4章的规定。
2.2芯轴：其直径为电缆标称外径的10倍。2.3读数显微镜：精度为0.01毫米2.4游标卡尺：应符合GB1214--75《游标卡尺》的规定。3试验步骤
3.1对于间轴电缆，测量试样两端同-侧绝缘厚度，计算其算术平均值A」，并对试样该侧厚度的位置做出标志。
注：对于对称电缆，不必测A，。3.2将试样两端剥出适当长度的内导体，备托负荷之用。3.3将芯轴水半地放在支架上，并起放入高温试验箱（室）内。3.4调节高温箱（室）的变使之达到100±2℃。3.5在向轴电缆内导体或对称电缆两个内导体拧在-起的每一端挂上有关标准规定的负荷。3.6将挂有负荷的试样对称地弯曲并且自中地挂在高温试验箱（案）内的芯轴上，并使试样绝缘的被测侧压在芯轴上。
3.了试验附间以箱（室）温恢复到规定温度时算起，保持.5小时。3.8试验时间终了时，取下负荷，以箱（室）内取出试样，使其保持良由状态，在证常的试验大气条件下放置1小附。
3.9将试样弯曲部分的护套和屏蔽剥去，用适当的工具在弯曲部位点沿者与内导体轴线垂直的面切一试片。
4最后测量与计算
4.1射频同轴电缆
4.1.1测按3.9条切取的试片被压侧的淳度A24,1.2流动性位移为试验前后两次测量的绝缘厚度之差与电缆绝缘标称外径之比的百分数。位移量按下式算：
国家标准局1983-12-27发布
X- A1_×100%
1984-12-01实施

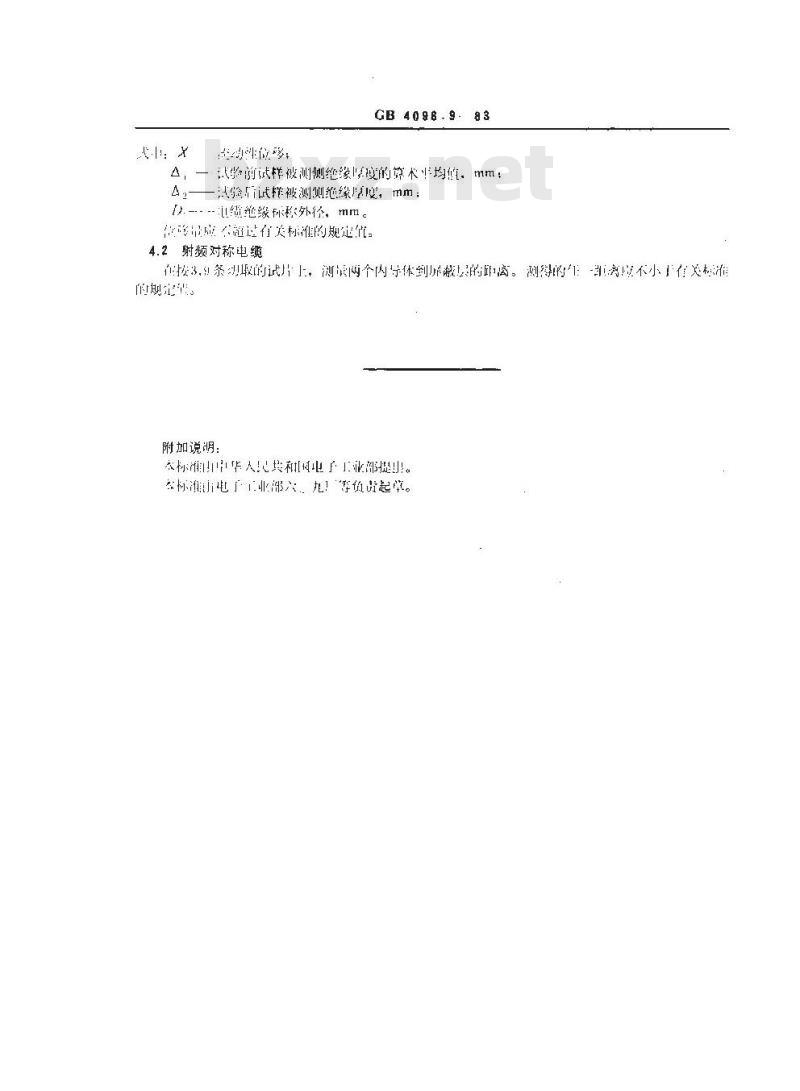

街多：
GB 4096.9- 83
△，一抵验前试样被测侧绝缘厚度的算术！均值，mm：A2—试验试样被测测绝缘厚使，mm：.-缆绝缘你称外径，mm。
态多量应公超进有美标雅的规定代4.2射频对称电缆
在接3.9条最的试片上，测最两个内导体到诉载是的即离。剐得的1乳离以不小」在美机准期。
附加说明：
太标准中中华人民共和电子业部提山！交标通方电了业部六，九！“等负责起草。
